產地	浙江
產品系列	5A
觸點負載	節能功率
觸點形式	一開一閉
額定電流	5A
額定電壓	380V
外形	中型
線圈電源	220.0
線圈功率	10W
應用范圍	熱/熱過載
執行質量標準	國標
電流性質	交流
防護特征	敞開式
品牌	慈森
型號	CIS1001
觸點切換電流	10mA
觸點切換電壓	220.0
準入認證	ISO9001

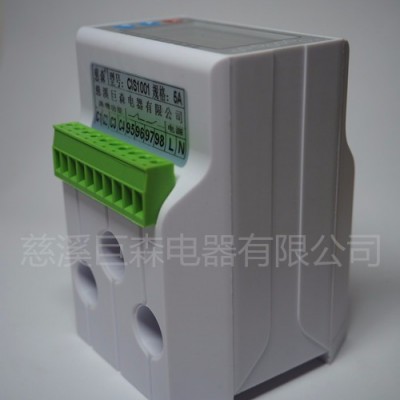

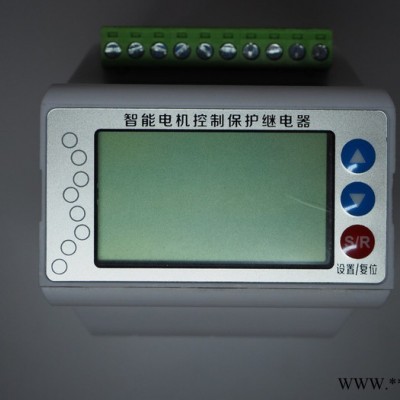

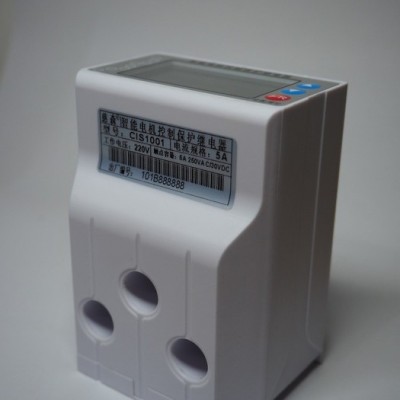

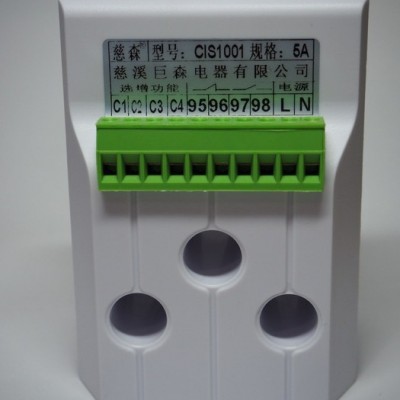

CIS1001智能電機控制保護繼電器 操作指南
1、 查看三相電流以及電壓
2、 電機在正常運行情況下，按▲▼按鍵可查看此時A、B、C三相電流以及電壓。
3、 參數設定
當電機在停機情況下方可設定參數，長按“S/R”按鍵5秒，進入設置模式，此時屏幕上顯示【設置】字樣。此時再按“S/R”按鍵選擇功能菜單，按▲▼按鍵調整功能菜單的參數。注：30秒不操作自動跳出，參數不保存！
菜單項目 屏幕顯示 出廠值 設定范圍 說明
變比 【變比】 1 1-200 5A規格才有變比設置
過載 【過載】 5.00(5A規格) 1.00-5.00A 1 A:0.20-1.00A    5A:1.00-5.00A
20A:4.00-20.00A  50A:10.00-50.00A
動作曲線（圖1） 【堵轉】 L3 L0-20 L0：過載動作定時限；L1-20：反時限，過載倍數越大，動作時間越快
過載動作時間 【過載】 10S 0.1-99.9S 當動作曲線為L0時，才顯示并且需要設置。啟動延時動作時間是指電機啟動時過載或不平衡，延時動作的時間， 其他功能正常按時動作。
啟動延時動作時間 【q】 5S 0.1-99.9S
欠載 【欠載】 OFF OFF-20-90% 該功能多用于保護水泵或其他控制電路中
欠載動作時間 【欠載】 10S 1-100S 欠載功能打開才顯示并且需要設置
相序 【相序】 OFF OFF-ON 該功能多用于風機空調壓縮機等
三相不平衡 【不平衡】 20% OFF-5-55% 不平衡導致效率降低，嚴重時燒毀電機
不平衡動作時間 【不平衡】 30S 1-100S 用戶根據實際情況進行設置
過壓 【過壓】 OFF 0FF-225-300V 建議過壓值設置低于260V
過壓動作時間 【過壓】 10S 1-100S 過壓功能打開才顯示并且需要設置
欠壓 【欠壓】 OFF OFF-150-215V 建議欠壓值設置高于190V
欠壓動作時間 【欠壓】 10S 1-100S 欠壓功能打開才顯示并且需要設置
復位 【復位】 FAU FAU-FHA FAU--自動復位;FHA--手動復位
故障記憶 【記憶】 1 1-5 總共有5次故障記錄，1表示**的一次記錄
記錄的數據 【記憶】 - - 按上下鍵可查看該次故障記錄數據
結束 【OVER】 - - 表示設置完成結束并退出
注：菜單顯示電流“0.000”才算設置成功。缺相動作時間為1秒，不需要設置。
CIS1001智能電機控制保護繼電器 參數查看
當電機在運行情況下可查看參數，長按“S/R”按鍵5秒，進入查看模式，查看模式下不可設置參數。

CIS1001智能電機控制保護繼電器 告警復位

當有故障產生，CIS1001智能電機控制保護繼電器動作以后，按“S/R”按鍵即可告警復位。
