| 品牌 | 昶為CHWIO |
|---|---|
| 型號 | R-D1060 |
| 加工定制 | 否 |
| 用途 | 工控前端采集與控制 |
| 產品認證 | 11111111118 |
| 操作溫度 | -20~+75℃ |
| 通訊介面 | RS485 |
| 通訊協議 | 標準Modbus RTU/Modbus ASCII協議 |
| 選型要點 |
R-D1060用于開關量信號的數字化，并提供給上位機進行分析處理。R-D1060可實現異地分布設備的遠程控制，常應用在機房監控、電力監控，工業自動化，環保檢測、智能家居、物聯網等場合。
R-D1060選型7大要點：
R-D1060通道隔離8路開關量轉485 串口控制4路繼電器輸出模塊的寬溫度適應：為避免自然環境氣候影響設備穩定性，R-D1060支持寬溫度適應，-20℃~75℃溫度范圍內可持續穩定工作。
R-D1060的寬電壓工作：為應對電壓不穩的情況，R-D1060支持寬電壓工作，10V-30V電壓范圍內正常工作。
R-D1060的端口保護：R-D1060支持全端口過流、過壓保護，即使不小心將線接反、接錯、甚至端口被短接，都不會燒壞設備。和
R-D1060的防雷保護：R-D1060串口滿足IEC 1000-4-5，Level 4：4.0 kV防雷保護級別。
R-D1060的信號類型：R-D1060支持干接點開關量信號輸入、+3.5~30VDC濕接點開關量信號輸入等。R-D1060開關量輸出為繼電器輸出，觸點容量為250VAC/5A，30VDC/1A。
R-D1060的拓展性與兼容性：R-D1060支持標準的Modbus RTU和Modbus ASCII協議與組態軟件、PLC相連。
R-D1060的性價比：R-D1060為廠家直供，可向客戶免費提供Demo，且產品全部支持3年質保。

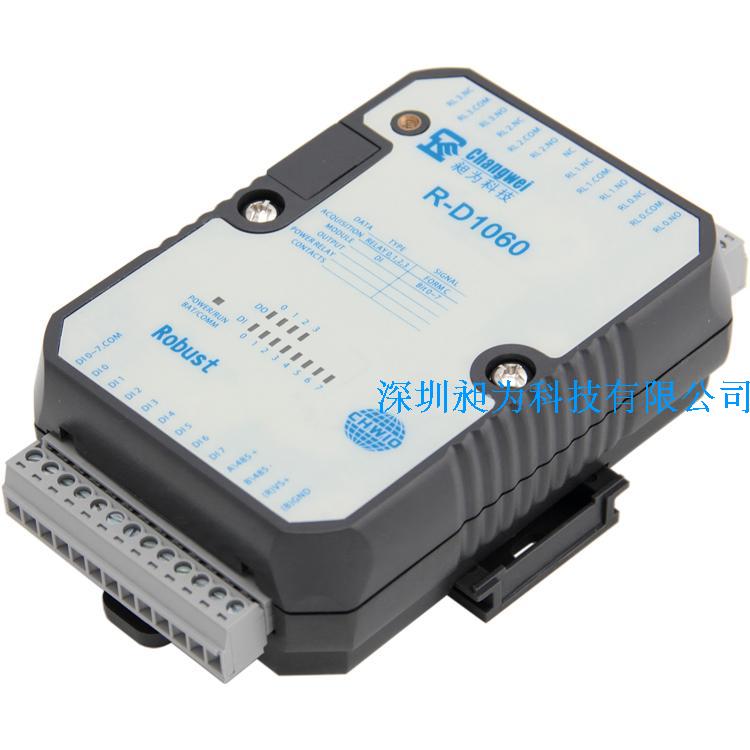

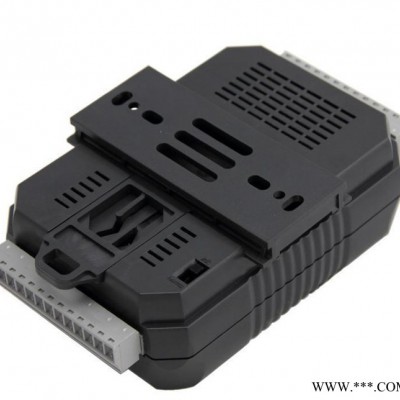

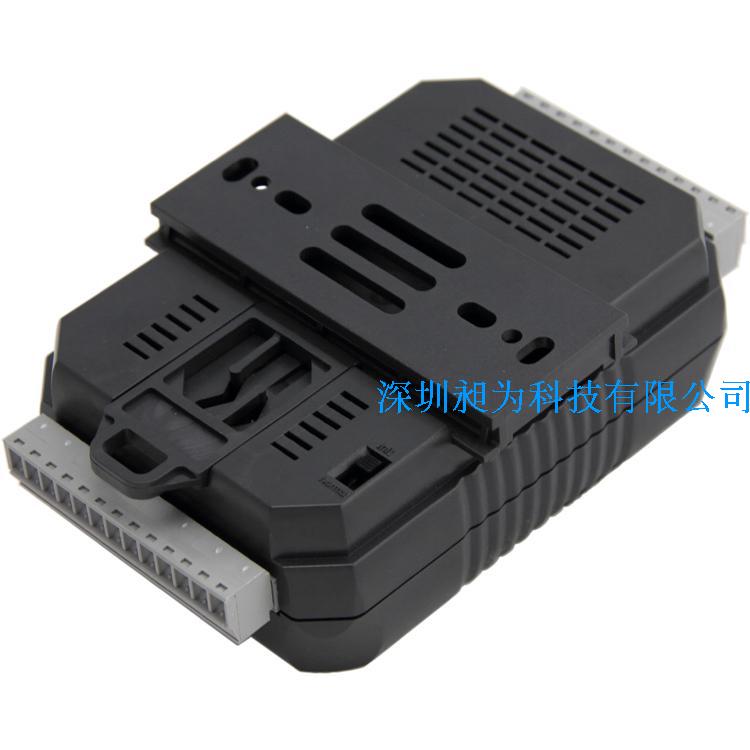

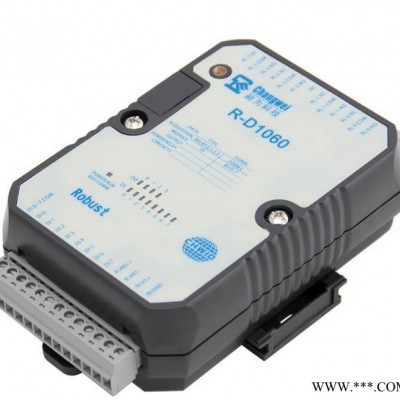

| 產品照片 |
| 產品描述 |
R-D1060為RS485型8通道隔離開關量輸入（DI）、4通道隔離開關量輸出（DO）信號采集控制設備：開關量輸入通道，可實現干接點（開關觸點）信號及不高于30V DC濕接點（電平）信號的接入檢測；開關量（繼電器）輸出通道，觸點容量為250VAC/5A、30VDC/1A ，可實現小功率負載的遠程控制。
R-D1060采用工業級設計，各開關量輸入輸出通道隔離電壓高達5000VDC，支持寬溫工作環境溫度-20 ~ +75℃；高速十六位處理芯片，具有強勁的數據處理能力；看門狗電路設計， ESD、EFT、過壓、過流保護設計，確保系統長期運行穩定可靠。
R-D1060通道隔離8路開關量轉485 串口控制4路繼電器輸出模塊作為R系列分布式IO模塊家族中的一員，支持標準Modbus RTU和Modbus ASCII協議，能夠很容易地與廣泛 SCADA軟件、HMI 設備及支持Modbus RTU協議的PLC（例如我司R-P1188/ R-P1188D/ R-P1189/ R-P1189D等R-P系列小型高性能PLC控制器）等設備和自動化控制系統的整合應用；免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、高效。
產品關鍵詞：開關量轉485,數字量采集,開關量采集,開關信號采集,開關通斷檢測,開關量輸入,485轉開關量,數字量輸出,開關量輸出,開關控制,開關量控制,繼電器輸出,繼電器控制
| 產品特點 |
R-D1060
隔離型八路開關量輸入四路繼電器輸出模塊8路開關量輸入，兼容開關觸點信號與30V DC以內電平信號；4路開關量輸出通道（繼電器輸出），觸點容量250VAC/5A，30VDC/1A；通道隔離保護，隔離電壓：5000V DC；LED指示燈直觀顯示輸入輸出狀態；RS-485通訊介面，地址支持1~255；標準Modbus RTU / ASCII通訊協議；具有超時檢測、超時預定義輸出（斷線安全輸出）、初始輸出狀態自定義功能；雙看門狗計時器，工作更加穩定可靠；具有良好的過流過壓、反接保護功能；防雷擊浪涌保護、ESD靜電防護、EFT脈沖保護；工業級設計，支持操作溫度寬溫：-20 ~ +75 °C；免費提供PC端設置和監控組態軟件CHWIO Utility
| 產品參數 |
開關量輸入接口 （DI） | 通道數 | 8 |
輸入類型 | 開關量輸入（支持通斷信號與高低電平信號） | |
通道隔離度 | 5000V DC | |
邏輯狀態1(高電平) | 3.5V～30V DC | |
邏輯狀態0(低電平） | ≤1V DC | |
開關量輸出接口 （DO） | 通道數 | 4 |
輸出類型 | 繼電器輸出（Power Relay） | |
通道隔離度 | 5000V DC | |
觸點容量 | 250VAC/5A，30VDC/1A | |
上電初始狀態 | 可設置 | |
超時安全輸出 | 可設置 | |
串口通信參數 | 接口類型 | RS485 |
波特率 | 1200～230400bps；默認為9600bps | |
數據位 | 8 | |
校驗位 | None（默認），Odd，Even | |
停止位 | 1（默認），2 | |
通訊協議 | Modbus RTU（默認），Modbus ASCII | |
地址范圍 | 1-255；默認為1 | |
過流過壓保護 | ±60V DC，0.17A | |
電源參數 | 電源規格 | 10～30V DC ，反接保護 |
功耗 | 2.26W（24V DC） | |
過流過壓保護 | ±60V DC，1.1A | |
抗干擾、抗靜電、 防雷保護 | ESD | 16kV Air Discharge |
EFT | Power Line: 4kV | |
防雷保護級別 | IEC 1000-4-5，Level 4：4.0 kV | |
工作環境 | 工作溫度 | -20℃～+75℃ |
儲存溫度 | - 25℃～+85℃ | |
相對濕度 | 10～90%RH，不凝露 | |
其他 | 顯示屏/ 指示燈 | LED指示燈 |
雙看門狗計時器 | System m & Comm. | |
尺寸 | 118 mm x 76.5 mm x 38.5 mm | |
外殼材質 | ABS工程塑料 | |
安裝方式 | 標準DIN導軌安裝 | |
保修 | 3年質保 |
相關推薦 |
MR-D0804-K RS485型8路開關量輸入4路繼電器輸出
C2000 M244網絡型4路開關量輸入4路開關量輸出
C2000 S106無源RS232-RS485串口轉換器
C2000 N2A1單串口RS485/422轉網絡服務器
MR-M8440-D 8路DI、4路漏極DO、4路AI

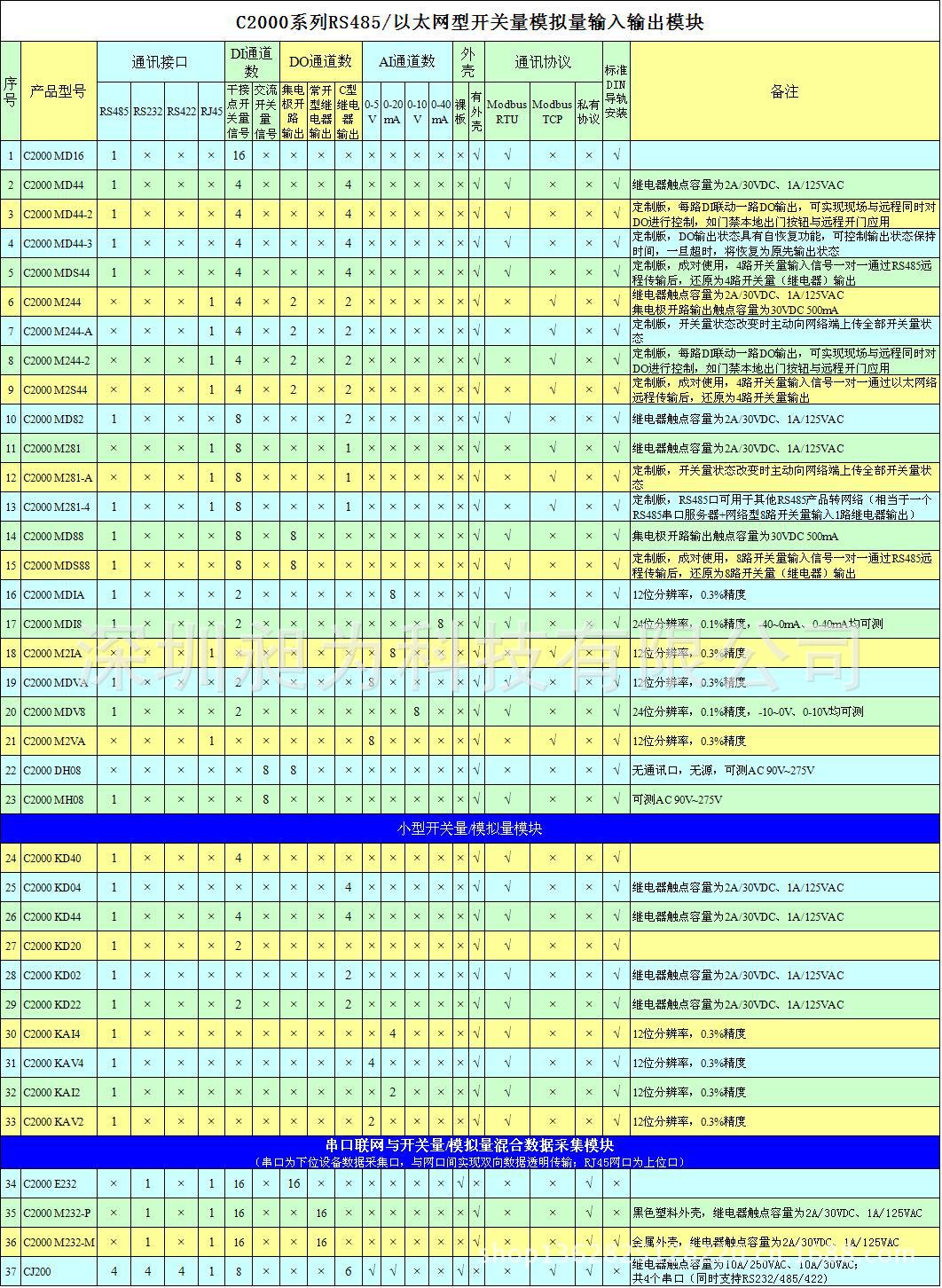

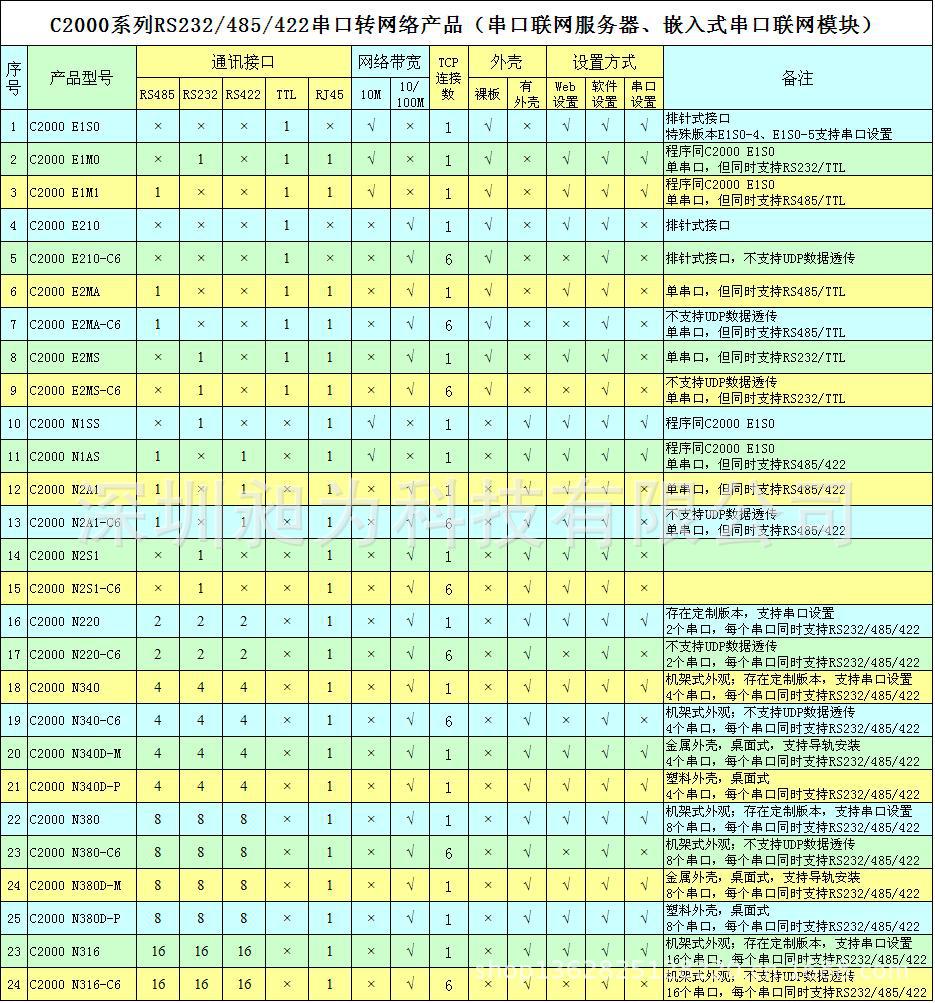

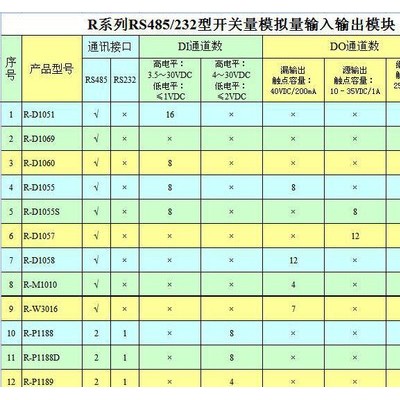

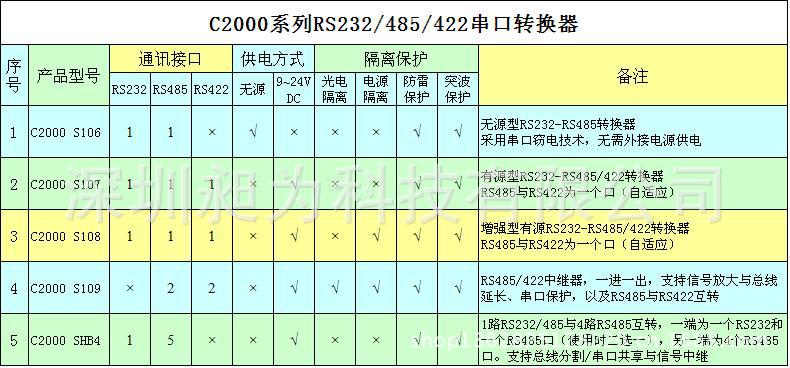

產品選型 |
產品應用 |
（1）醫療、工礦產品開發 ；
（2）工控教學應用遠程通訊 ；
（3）機房動力環境監控；
（4）移動數據采集站 ；
（5）智能樓宇控制數據、安防工程等應用系統 ；
（6）機械、消防、石化、建筑、電力、交通等各行業RS-232/485總線工業自動化控制系統。
R-D1060通道隔離8路開關量轉485 串口控制4路繼電器輸出模塊
