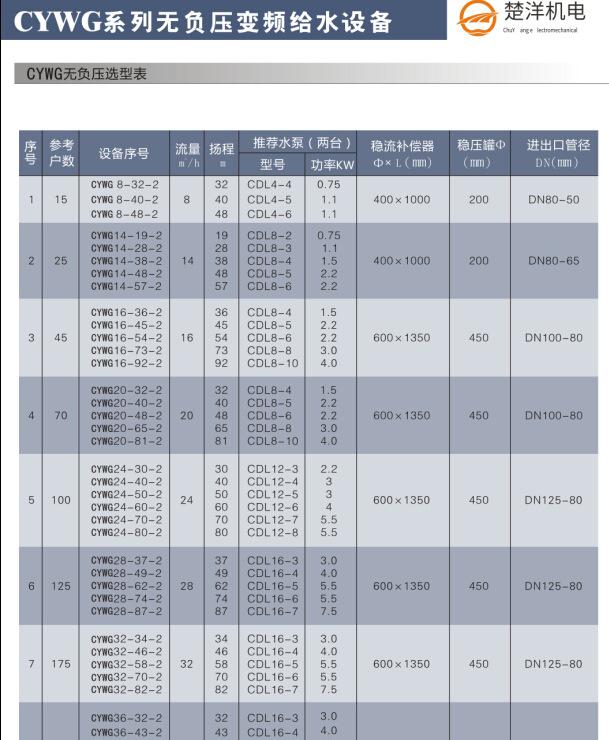

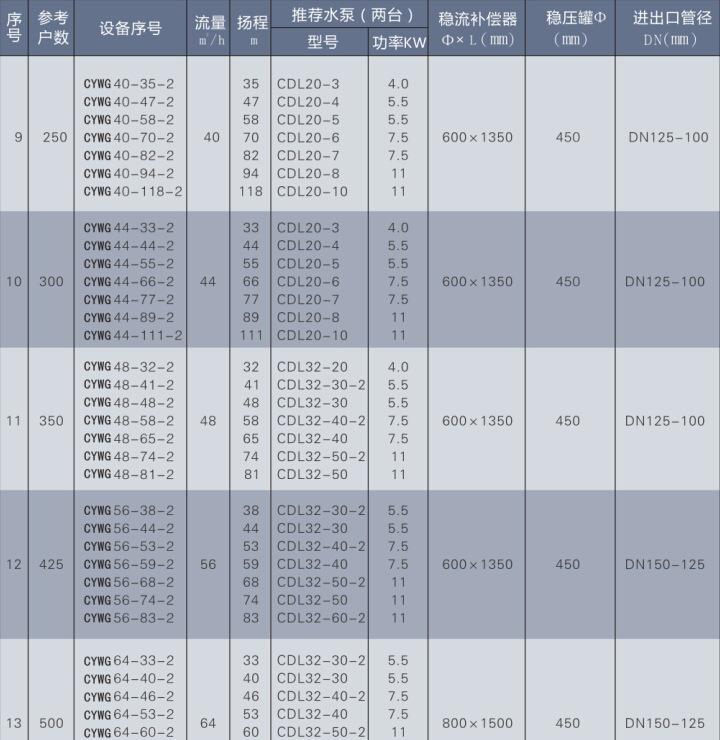

管網疊壓變頻供水設備方案編制依據
1、本工程的基本資料(建設方提供)
2、《建筑給水排水設計規范》GB50015-2003
3、《高層建筑給水排水設計手冊》(第二版,湖南科學技術出版社出版)
4、《泵站設計規范》GB/T50256-97
5、《給水排水設計手冊》第2冊(核工業第2研究設計院主編,中國建筑工業出版社)
6、《給水排水設計手冊**冊﹒常用資料(中國市政工程西南設計院主編,中國建筑工業出版社出版)

管網疊壓變頻供水設備設備總體要求、使用環境、標準
1.總體要求：
（1）我公司對其提供的技術、供貨設備的質量、性能和消耗指標完全負責。
（2）我公司所提供的設備應達到國內先進水平，技術成熟，運行安全可靠。
2.設備使用環境：
海拔高度               -200-1500m
年平均氣溫：            16.7℃
極端**高氣溫：          45℃
極端**低氣溫：          -5℃
年平均相對濕度          不大于85%
3設備外部環境電源條件：
220V/380V±7%（單相/三相）；頻率：50Hz±2%
標準：
水泵、電控系統及電氣控制柜設備的設計和制造，符合現行的有關**標準、部頒標準和其它標準，這些標準和規范至少包括：
GB/T16907-1997 離心泵技術條件（Ⅰ類）
GB/T5656-94 離心泵技術條件（Ⅱ類）
GB/T5657-94 離心泵技術條件（Ⅲ類）
JB/T8097-1998 泵的振動測量與評價方法
JB/T8098-1999 泵的噪音測量與評價方法
JB/T4297-92 泵產品涂漆技術條件
GB1032             《三相異步電機實驗方法》
GB50150—91         電氣裝置安裝工程  電氣設備交接試驗標準
GB50169—92         電氣裝置安裝工程  接地裝置施工及驗收規范

電控系統及電氣控制柜性能
1本次的電控系統設計制作包括：管網疊壓變頻供水設備設備電控自控系統；
2電控自控系統設計情況：
（1）設備電控自控系統按2臺水泵進行設計，設1臺水泵變頻使用，1臺水泵備用，定時自動切換；
（2）各系統設計可靠安全運行，性能可靠，調節方便。
3.3.3 PLC控制性能要求：

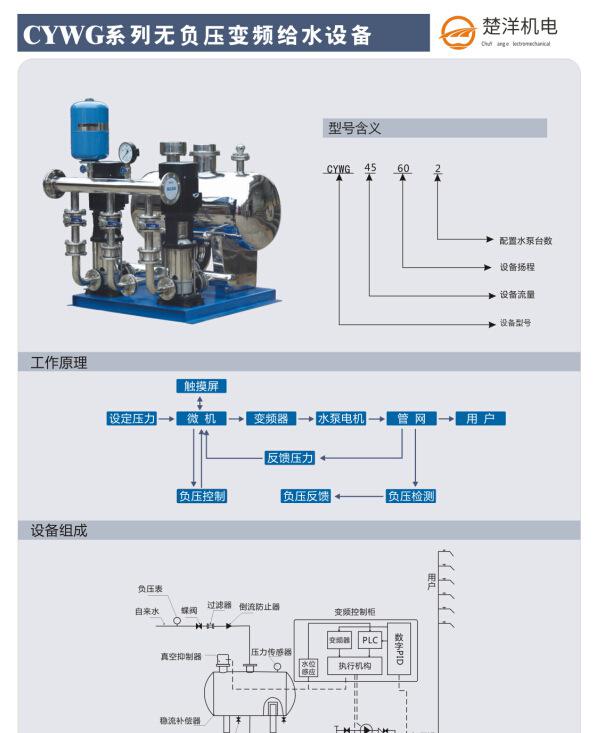

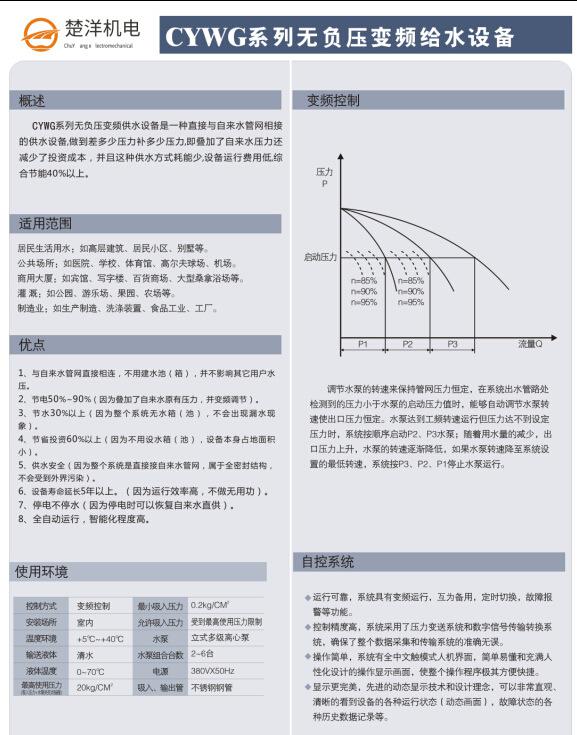

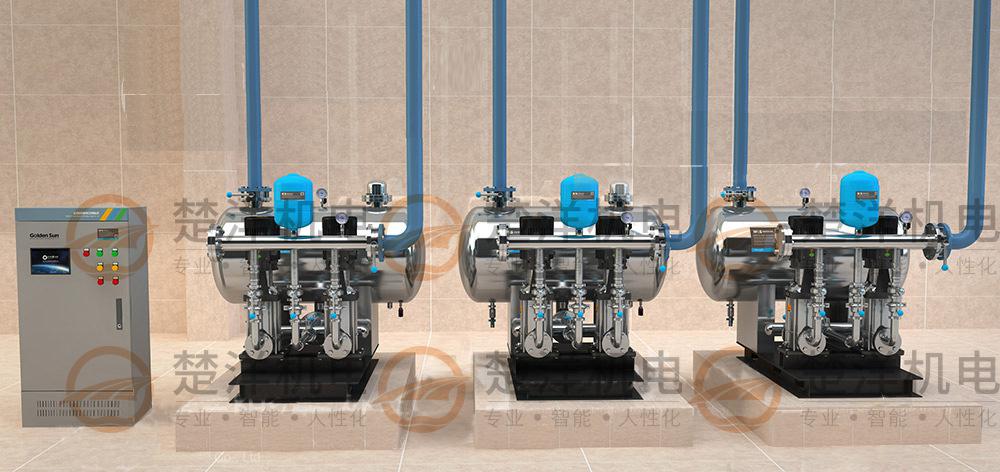

（1）管網疊壓變頻供水設備系統控制原理是：恒壓變量的控制方式，具體體現是在設備初起的階段，首先起動變頻水泵，根據取壓點的壓力信號反饋，調節變頻水泵轉速，直至工頻以滿足系統壓力要求，如變頻水泵調速至工頻時，仍不能滿足系統壓力要求時，由外置的CPU發出指令變頻啟動2號水泵，以滿足系統壓力要求；如1號泵出現故障時，由外置的CPU發出指令變頻啟動2號備用水泵，以滿足系統壓力要求。
（2）系統有二種操作模式：手動及自動操作方式，手動模式時按相應的啟動停止按鈕時可以使水泵工頻起動停止，自動模式時實現上述自動控制功能；
3恒壓變量系統控制的取壓點在出水總管處；
4變頻器功能：供水系統是生產系統的重要環節，設備能夠長期連續穩定運行。變頻調速裝置主要用于泵站的恒壓控制系統，是非常關鍵的設備。因此，變頻調速裝置具有以下特點：
（1）由于整個生產工藝是一個連續生產、相互影響的過程，系統對變頻調速裝置的可靠性要求高，要求設備平均無故障時間長，我司選用適合供水系統應用的ABB高性能型變頻調速裝置。
（2）變頻調速裝置的控制線路板具有防護涂層保護。
5設計和變頻器選型：
（1）根據設備特性，選型按照相關負載類型區別選型，滿足風機、泵類的啟動和運行要求，我司選用ABB  ACS510系列；
（2）變頻器配置本機操作面板，且操作面板需具有多行液晶顯示、編程、操作、復制、熱插拔等功能。操作面板安裝在柜門上。
（3）變頻器符合IEC、EN、NEC等相關標準，滿足工業環境對EMC輻射、傳導射頻發射的要求。
供電電網連接：
三相供電電壓（UN）： 380±7%
頻率： 48～63Hz
短路能力： 50KA 1s
功率因數：COSΦ1 = 0.98 ( 基波 )
效率：額定負載時： ≈ 98%
電機連接：三相輸出電壓：0～UN     頻率控制： 0～500 Hz
（4）變頻器內部的電路板帶防護涂層，滿足潮濕環境的特殊要求。
（5）變頻器配置原廠原裝進線諧波抑制電抗器，降低進線電源的諧波干擾。
（6）變頻器配置原廠原裝EMC濾波器或RFI射頻干擾濾波器，減少電磁輻射干擾。
（7）變頻器能滿足變頻器至電機之間距離的應用。
（8）變頻調速裝置有較強的自我保護功能，具有以下保護功能：主電源過壓、主電源欠壓、直流過壓、輸出接地、輸出短路、輸出缺相、電動機過載、變頻器過溫、4－20mA模擬量信號丟失等保護功能。
（9）變頻調速裝置內所采用的其它電氣元器件性能指標和安全指標達到**相關標準。
（10）變頻調速裝置充分考慮使用環境要求，散熱可靠，并配專用的通風組件以滿足散熱要求。
（11）變頻調速裝置具有使用維護方便、防塵、防潮等特點。
（12）變頻器可設置保護口令，以防止非法修改參數而造成的變頻系統運轉不正常等情況發生。變頻器可靈活地實現本地和遠程控制，切換時不導致系統的失控和振蕩。
（13）變頻調速裝置加裝按鈕、指示燈等操作顯示元件，柜內在變頻器前端安裝保護變頻器的斷路器和快熔，相應設備和元件及其安裝接線在設備出廠前完成。供貨方配相應的變頻柜**地操作箱，有啟停、速度給定、水泵功率、電流和頻率顯示功能。
（14）對系統安裝所需電纜，我司將根據現場實際情況給出合理建議。
（15）變頻器包括但不限于以下保護特性：
主電源過/欠壓保護、接地保護（相與地短路保護保護）、輸出相間短路保護、內部電源的輸出短路保護、電動機過熱保護、變頻器過溫保護、PID反饋信號值低于**小值或高于**大值保護、冷卻風機故障保護、過流保護、缺相保護、電流限幅、I2T保護、I/O端子、輔助電源、短路保護、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI丟失保護 。
6控制柜（箱）性能：
（1）尺寸：1500mm×700mm×400mm (高×寬×深)。
（2）結構：
a  控制柜為離墻式安裝，電纜由下進出線。
b  柜體具有足夠的機械和電氣強度，能承受運輸、安裝和事故短路時電動力影響而不致?lián)p壞和產生有害變形。
7控制柜（箱）元器件：
各控制柜中的元件根據負荷條件來確定技術參數，并符合其自身的有關標準。主要元器件選型：
a) 熱繼電器及主要二次元器件（含保護元件）
b) 其余一次、二次元器件采用國內性能優良的、成熟的產品。
c) 開關柜內主要電氣一次元器件選用具有生產許可證，所有電器元件是由供需雙方認可的生產廠家。所有元件的短路動、及開斷能力不小于規定要求，相同型號和額定值的元件能互換。
8所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均遵守國際標準化組織(ISO)和國際單位制(SI)的標準。
9接線要求：
（1） 端子排額定電壓不低于500V，額定電流不小于5A，具有隔板，標號線套和端子螺絲，每個端子排都標以編號。所有端子的絕緣材料是阻燃的。每個端子的接線數量一般為一根**不得超過兩根。
（2） 表計、控制、信號和保護回路連接用線選用阻燃交聯聚乙烯絕緣，絕緣電壓不小于500V，截面不小于1.5mm2的多股銅膠線。導線兩端均標以編號，導線任何的連接部分不能焊接。電流互感器回路導線截面不小于4mm2。
10保護：所有工頻電機要求的電機過熱保護、電流速斷、過電流保護等保護功能。
