| 產品系列 | 變頻一體柜系列 |
|---|---|
| 額定電壓 | 其它 |
| 應用范圍 | 通用 |
| 品牌 | 合康變頻器 |
| 型號 | 變頻一體柜系列 |

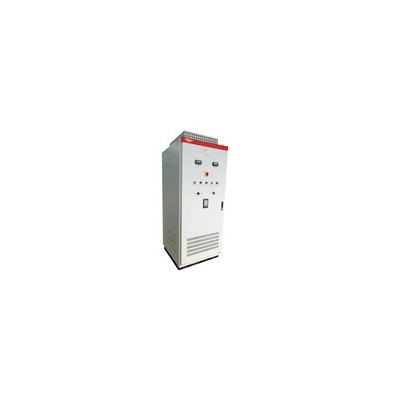

變頻一體柜包括通用變頻一體柜和根據客戶需求定制的定制變頻一體柜。通用變頻一體柜又包括一拖一通用變頻柜、一用一備通用變頻柜、無旁路通用變頻柜。應客戶所需，變頻一體柜內的設計可根據柜內變頻器的選型進行調整，當變頻柜中變頻器功率為90KW到315KW時（包含90KW），通用變頻柜安裝開放式變頻器，在90KW以下時安裝壁掛式變頻器。（開放式變頻器是我公司根據客戶要求，為大功率通用變頻一體柜（90KW和90KW以上）定制的一種變頻器，須與電氣柜配合使用。相比其它變頻柜有成本低、散熱好、體積小的優勢。）
原理
原理
一拖一變頻柜和一用一備變頻柜可實現工頻與變頻之間的切換，一用一備變頻器還具備主電機回路與備用電機回路之間的切換。
二次控制回路由電壓表、電流表、電壓轉換開關、小型斷路器、三位旋轉開關、指示燈和時間繼電器組成。電壓表、電流表分別測量輸入電源的電壓與電流；小型斷路器作為控制回路電源開關；指示燈用來表示變頻柜輸出狀態和變頻器故障報警，時間繼電器用于變頻向工頻切換時的保護。
變頻柜用變頻器操作面板來控制變頻器的運行，停止和對變頻器參數進行設置。
一拖一通用變頻柜控制過程
閉合塑殼斷路器QF，將小型斷路器Q1打開，三位旋轉開關打到節能端時，交流接觸器KM1閉合，KM2處于斷開狀態，在鍵盤按鍵設置變頻器參數，參數設置完成后啟動變頻器，電機以變頻方式運行。旋轉開關打倒零位變頻器自由停車，KM1延時0.2秒斷開。將三位旋轉開關打到市電，KM2閉合，KM1處于斷開狀態，電機市電運行。
電機運行過程中可以通過旋轉電壓轉化開關測量三相電壓中的兩兩之間的電壓，用電流表觀察輸入電流。
一用一備通用變頻柜控制過程
閉合塑殼斷路器QF，將小型斷路器Q1打開，三位旋轉開關SA1打到節能端，SA2打到主電機，交流接觸器KM1閉合，KM2、KM3、KM4處于斷開狀態，在鍵盤按鍵設置變頻器參數，參數設置完成后運行變頻器，主電機以變頻方式運行。將旋轉開關SA1打倒零位，變頻器自由停車，KM1延時0.2秒斷開。將三位旋轉開關SA1打到市電，交流接觸器KM2閉合，KM1處于斷開狀態，主電機市電運行。
將SA1、SA2恢復到零位，旋轉SA2，使SA2指向備用電機，旋轉SA1，選擇備用電機的運行方式。備用電機節電時交流接觸器KM3閉合，市電時交流接觸起KM4斷開。節電向市電切換時，SA1應先旋轉到零位端，當KM3斷開后在旋轉到市電端，KM3滯后旋轉開關0.2秒斷開。
負載運行過程中可以旋轉電壓轉換開關測量三相電壓中兩兩之間的電壓，用電流表觀察輸入電流。
無旁路變頻柜控制過程
閉合塑殼斷路器QF，用鍵盤按鍵設置變頻器參數，參數設置完成后，點擊面板上的運行按鈕，運行變頻器，變頻器運行。
功能
適應性設計
可靠
采用嚴格的EMC標準設計，減少對設備控制回路和傳感器的干擾。采用獨立風道設計 ，保證了變頻器排放的熱風順利排出變頻一體柜，使其柜內元器件在正常的溫度下運行。進風口安裝了防塵過濾網及海綿，保證了在粉塵嚴重的情況下，變頻一體柜順利進風，可適用粉塵多的環境場合。
安全
將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。電源切換與保護，變頻一體柜中設有低壓塑殼短路器與進線電源相連，除能完成接通和分斷電路外，可對電路和變頻器發生的短路、過載進行保護，并可在維護時切斷電源。
方便
采用模塊化設計，具備了寬大的電機線纜接線空間?？蛻糁恍璋央娫淳€、電機線和控制線直接引入變頻柜，不用改動原有設備的接線方式，減少客戶接線成本，保證快速安裝與調試；且可快速、方便的解決變頻一體柜內故障問題，提高工作效率和安全系數。多種現場安裝方式 -- 可根據客戶實際的要求來進行現場安裝。可以安裝在設備現場，亦可安裝在控制室。變頻一體柜底座上下均已打好安裝固定孔，用戶只需在地基上打好安裝固定螺栓柱，即可安裝；用戶也可根據現場的需要，拆掉變頻一體柜底座，將變頻一體柜安裝在現場槽鋼上。變頻一體柜設計了文件盒 -- 方便用戶隨時查詢資料和保存資料。
功能性設計
DCS集中控制功能
變頻一體柜內變頻器提供了2路4-20mA模擬量信號輸入，2路4-20mA模擬量信號輸出，8路數字開關量輸入，2路數字量輸出，1路具有MODBUS協議的485 通訊端口，用戶可方便的將變頻一體柜融入到中央DCS控制系統中。
遠程控制功能
當變頻一體柜安裝在控制室，為了減少用戶在控制室與現場設備之間的往返次數，節約時間，變頻一體柜增設了遠程控制功能。
面板控制功能
可根據系統工況需要在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。
加裝外圍設備
根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC），電度表，散熱風扇等。
優勢
減少了客戶的接線，用戶只需電源和電機接線，保證快速安裝、調試。同時將負載以外的所有主回路器件統一裝入變頻柜內，便于客戶管理，提高安全系數。單獨的冷卻風道設計，同時保證了溫升處于合理范圍。提供多回路控制：可根據客戶要求增加工頻回路與備用回路，加大了客戶選擇余地。公司為專業的變頻器生產商，可為用戶解決從變頻器元件到控制柜所有問題。
電源：3相380V 50HZ；690V 50Hz功率：0.75KW～315KW工作溫度：-10?C～+40?C(環境溫度高于40?C時候請降額使用)工作濕度：<90％RH（無凝露）工作海拔高度：<1000m抗震參數：最大振幅< 5.8M/S2(0.6g)防護等級：IP20柜體顏色：RAL7035
備注：
X可表示：A(即一拖一)；B(即一用一備)；C(無旁路)。 Y表示一臺變頻柜內安裝變頻器的數量（用戶可根據現場實際情況安裝多臺變頻器）。K: 開放式變頻器。T7系列可根據客戶需求定制。
