質保時間	2014-02-18
品牌	創安
型號	BXD54系列



防爆動力（電磁起動）配電箱回路/安裝形式/技術要求/**低價格BXD54系列防爆動力（電磁起動）配電箱（IIB、IIC）

適用范圍

適用于1區、2區危險場所；適用于ⅡA、ⅡB、IIC類**性氣體環境； 適用于**性氣體混合溫度：T1~T6；
廣泛用于石油開采、練油、化工、軍工等危險環境及海洋石油平臺、油輪等危險場所工作及場景照明之用。注：要求IIC類或戶外使用時請注明

產品特點

本產品外殼采用ZL102鋁合金壓鑄或鋼板焊接成型，表面高壓靜電噴塑，配不銹鋼外露緊固件，產品外形美觀。
防爆動力（電磁起動）配電箱采用復合型，模塊結構，各回路可根據需要自由組裝，一般開關箱采用隔爆型結構，母線箱出線箱采用增安型結構.
內裝元件可根據用戶要求配置，可在箱面或遠程操作，也可兩地操作，具有分?jǐn)?、過載、失壓保護和短路自動切斷功能。
可根據客戶要求特制，如加裝電涌保護器、電流表、電壓表等，外可配掛鎖金屬手柄。適用于控制多臺電動機，
各個支路均配斷路器保護，還可為照明或儀表配出電源。鋼管或電纜布線均可.符合GB3836-2000,IEC60079標準要求

型號含義

主要技術參數



回路數	額定電壓（V）	總開關電流（A）	支路電流（A）	防爆標志	防護等級	防腐等級
2、3、4、6、8	380	≤400	≤160	Exde II BT6 * Exde II CT6	IP54 * IP55	WF1



產品結構



規格	內裝元件	結構類型	備注
支路電流小于63A	小型斷路器交流接觸器，萬能轉換開關，熱繼電器。	采用模塊式結構，實現多回路自由組合。	進線線口數量及規格根據用戶要求制定
支路電流大于63A	塑殼斷路器,交流接觸器,萬能轉 換開關,熱繼電器.	采用大殼體組合

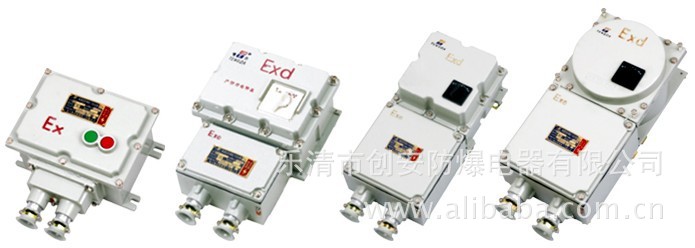

外形舉例及原理圖

訂貨須知

訂貨時應嚴格按照型號含義詳細注明防爆配電箱的回路數,各回路相應的電流數以及斷路器的極數,若帶漏電功能,則還需注明;若帶總開關,則注明總開關的電流數及極數,并注明進出線方向,理出線規格及相應的數量如無特殊要求，產品出廠時為壁式安裝。訂貨時請?zhí)峁╇姎庠韴D及元件清單創安防爆電氣有限公司是一家經****防爆機構認證的專業生產廠家，主要產品有防爆電器，防爆燈具，防爆管件，防爆防腐電器等防爆電器，細分類為：BXM51系列防爆配電箱、BZC51系列防爆操作柱、BZC53系列防爆操作柱、BXX51系列防爆動力檢修箱、BXM(D)53系列防爆照明（動力）配電箱、BXQ51系列防爆動力（電磁起動）配電箱、BXX52系列防爆檢修電源插座箱、BSG系列防爆配電柜、PXK系列正壓型防爆配電柜、BXK系列防爆控制箱、BLK52系列防爆斷路器、BZM系列防爆照明開關、BZZ51系列防爆轉換開關、BZX51系列防爆行程開關、BZA53系列防爆控制按鈕、BQD53系列防爆電磁起動器、BQD54系列防爆綜合電磁起動器、防爆配電箱，防爆燈具、防爆箱、防爆風機、防爆視孔燈、防爆消防報警按鈕、防爆電纜盤、防爆馬路燈、防爆平臺燈、防爆潔凈熒光燈、防爆熒光燈、防爆聲光報警器 、防爆應急燈、防爆標志燈、防爆泛光燈、防爆投光燈、防爆吸頂燈、防爆防腐燈、防爆軸流風機、防爆壁式排風扇、防爆搖頭扇、防爆吊風扇、防爆空調、防爆變壓器、防爆撓性連接管、防爆接線箱、防爆穿線盒、防爆接線盒、防爆填料函
