| 產地 | 日本 |
|---|---|
| 封裝 | HSOP36-P-450-0.65 |
| 類型 | 驅動IC |
| 批號 | 15+ |
| 品牌 | TOSHIBA/東芝 |
| 型號 | TB62269FTG |
PWN法CLK-IN雙極步進馬達驅動器
TB62269FTG是一種使用PWM斬波器的2-相雙極步進馬達驅動器。
采用雙擴散金屬氧化物半導體工藝制作，TB62269FTG額定為40V/1.8A.
內部穩壓器可用一種獨立式VM電源對馬達進行控制
特點;
*可實現對單芯片雙極步進馬達的驅動控制。
*PWM控制恒定電流驅動。
*允許全步，半步和四分之一，1/8,1/16,1/32步進分辨率。
*采用BiCD工藝制作的輸出三極管低導通電阻。
*高電壓和電流（規格情況見****大額定值）
*過熱關機（TSD),過流關機（ISD),
*VM電源上電從啟（POR)
*內置調節器使得TB62269FTG系統只需VM電源即可運行。
*內購?fù)ㄟ^外部電阻/電容器定值PWM信號頻率。

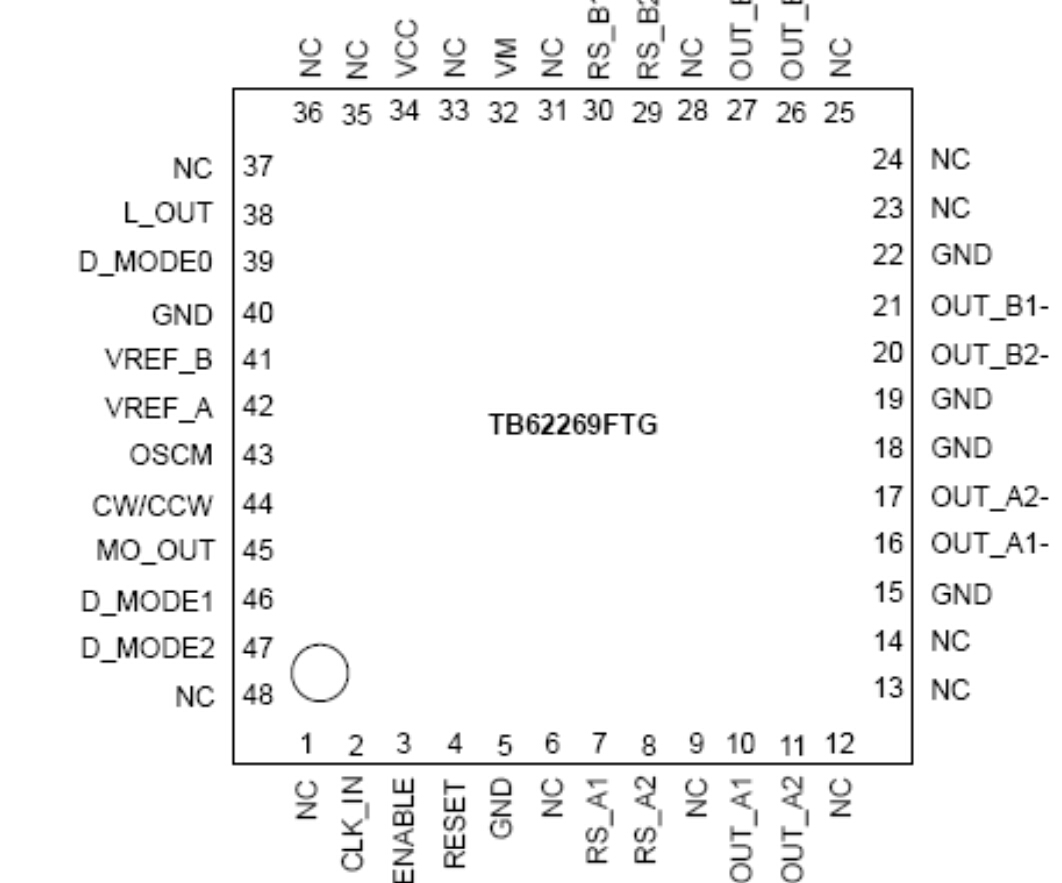

封裝 TB62269FTG;(P-WQFN48-0707-0.50-003)
注：使用設備時必須注意熱力工況。
