| 產品認證 | 2011 |
|---|---|
| 額定電壓 | 380 |
| 額定頻率 | 220 |
| 結構形式 | 不銹鋼機箱 |
| 母線額定電流 | 380 |
| 品牌 | 赤明 |
| 型號 | 熱處理爐燃燒系統控制柜 |
| 加工定制 | 是 |

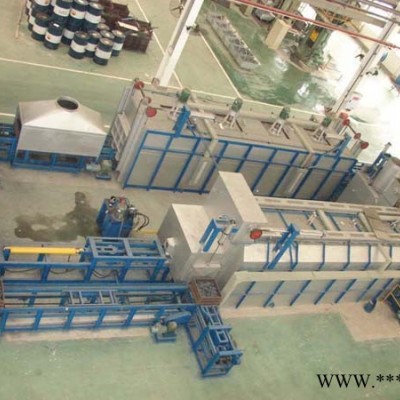

熱處理爐燃燒系統控制柜
控制系統的設計
整個系統采用手操器配以西門子的PLC-300系統來完成加熱爐的過程控制及過程檢測。盡量減輕操作人員的勞動強度，提高加熱爐的生產效率和降低能耗，并確保操作安全，實現生產過程自動化。
硬件構成
PLC控制站是選用西門子的S7-300，并根據控制要求選用了相應的模擬量輸入輸出模板以及開關量輸入輸出模板。整個系統分了五個ET200站。前三個站采集爐儀表的流量、溫度、壓力；第四個站負責換向系統；第五站控制風機和液壓站。
軟件組態
加熱爐的用戶程序是基于Windows7 系統操作平臺，使用上海赤明公司的赤明控制系統軟件，完成
系統硬件組態地址和站地址的分配以及加熱爐用戶程序的設計。 利用赤明軟件的梯形圖編輯器進行控制程序的編輯。梯形圖程序包括三部分計。 利用赤明軟件的梯形圖編輯器進行控制程序的編輯。
