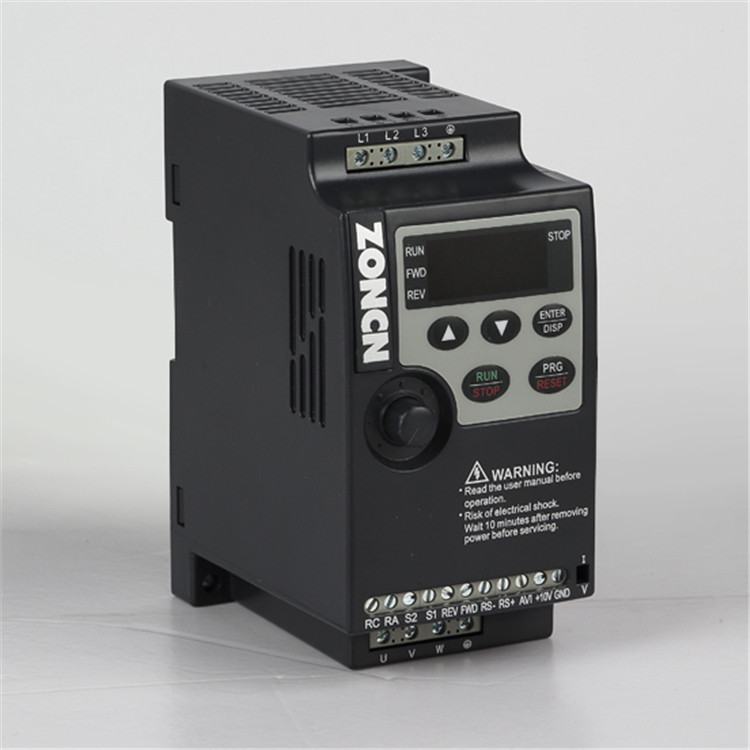

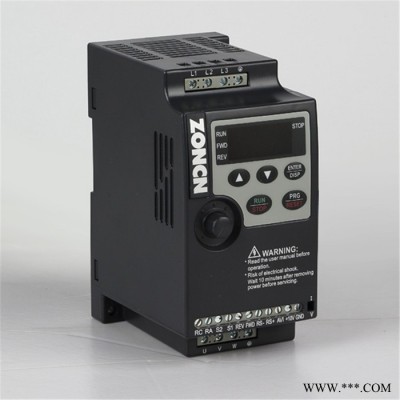

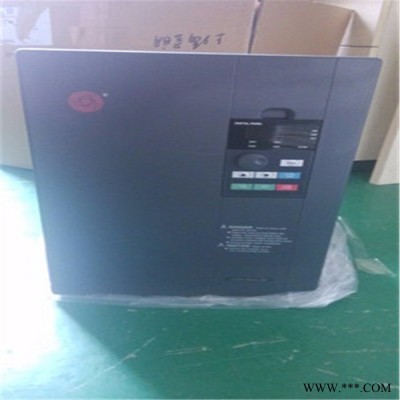

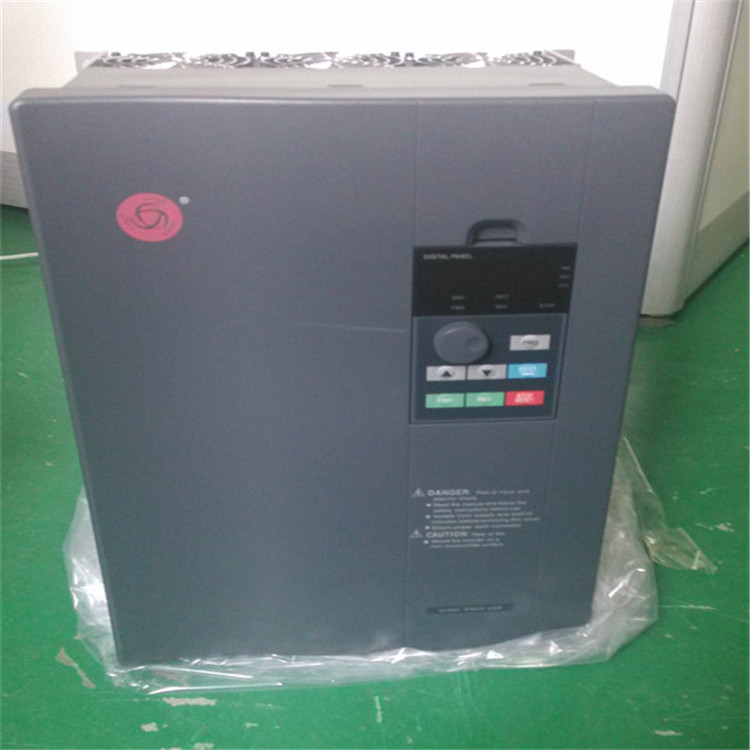

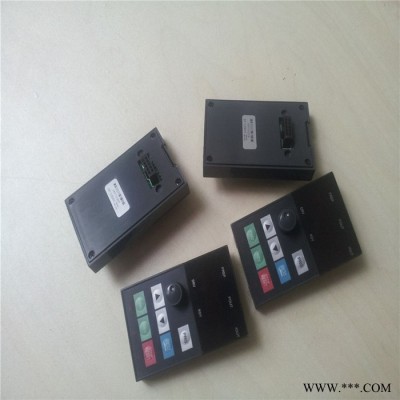

ZONCN眾辰NZ100-2R2G-4 變頻器

   變頻器驅動電路、保護信號檢測及處理電路、脈沖發生及信號處理電路等控制電路稱為電路。電路發生故障 后，其故障原因較為復雜，除固化程序丟失或集成塊損壞（這類故障處理方法一般只能采用控制板整塊更換或集成塊更 換）外，其他故障較易判斷和處理. 1. 維修變頻器驅動電路故障 驅動電路用于驅動逆變器IGTR，也易發生故障。一般有明顯的損壞痕跡，諸如器件（電容、電阻、三極管及印刷板等） 爆裂、變色、斷線等異?，F(xiàn)象，但不會出現驅動電路全部損壞情況。處理方法一般是按照原理圖，每組驅動電路逐級逆 向檢查、測量、替代、比較等方法； 或與另一塊（新的）驅動板對照檢查、逐級尋找故障點。處理故障步驟：首先對整塊電路板清灰除污。如發現印刷電路 斷線，則補線處理；查出損壞器件即更換； 根據實踐經驗分析，對懷疑的元器件，進行測量、對比、替代等方法判斷，有的器件需要離線測定。驅動電路后， 還要應用示波器觀察各組驅動電路信號的輸出波形，如果三相脈沖大小、相位不相等，則驅動電路仍然有異常處（更換 的元器件參數不匹配，也會引起這類現象），應重復檢查、處理。 大功率晶體管工作的驅動電路的損壞也是導致過流保護功能動作的原因之一。驅動電路損壞表現出來常見的現象是缺 相，或三相輸出電壓不相等，三相電流不平衡等特征。 2. 維修變頻器開關電源損壞 開關電源損壞的一個比較明顯的特征**是變頻器通電后無顯示。如：富士G5S變頻器采用了兩級開關電源，其原理是主 直流回路的直流電壓由500V以上降為300V左右，然后再經過一級開關降壓，電源輸出5V，24V等多路電源。 開關電源的損壞常見的有開關管擊穿，脈沖變壓器燒壞，以及次級輸出整流二極管損壞，濾波電容使用時間過長，導致 電容特性變化（容量降低或漏電電流較大），穩壓能力下降，也容易引起開關電源的損壞。 富士G9S則使用了一片開關電源的波形發生芯片，由于受到主回路高電壓的竄入，經常會導致此芯片的損壞，由于 此芯片市場很少能買到，引起的損壞較難。 另外，變頻器通電后無顯示，也是較常見的故障現象之一，引起這類故障原因，多數也是由于開關電源的損壞所致。如 MF系列變頻器的開關電源采用的是較常見的反激式開關電源控制方式，開關電源的輸出級電路發生短路也會引起開關根據實驗證明，變頻器的使用環境溫度每升高10℃，則其使用壽命減少一半。為此在日常使用中，應根據變頻器的實際 使用環境狀況和負載特點，制定出合理的檢修周期和制度，在每個使用周期后，將變頻器整體解體、檢查、測量等全面 維護一次，使故障隱患在初期被發現和處理。

ZONCN眾辰NZ100-2R2G-4 變頻器

變頻器的檢修工作，能確保變頻器長期穩定運行 1. 根據實際環境確定其周期間隔長短對變頻器進行全面檢查維護，必要時可將整流模塊、逆變模塊和控制柜內的線路板 進行解體、檢查、測量、除塵和緊固由于變頻器下進風口、上出風口常會因積塵或因積塵過多而堵塞，其本身散熱量 高，要求通風量大，故運行時間后，其電路板上（因靜電作用）有積塵，須清潔和檢查。 2. 對線路板、母排等維修后，要進行必要的防腐處理，涂刷絕緣漆，對已出現局部放電、拉弧的母排須取除其毛刺，并 進行絕緣處理。對已絕緣擊穿的絕緣柱，須清除炭化或更換。 3. 對所有接線端檢查、緊固，松動引起嚴重發熱現象的發生。 4. 對輸入（包括輸出）端、整流模塊、逆變模塊、直流電容和快熔等器件進行全面檢查、參數測定，發現燒毀或參數變 化大的器件應及時更換。 5. 對變頻器內風扇轉動狀況、要經常仔細檢查，斷電后，用手轉動風葉，觀察軸承有無卡死或轉動不靈活現象，必要時 更換處理。 6. 仔細檢查控制電路板上電子元器件，檢查和處理脫焊、變色、鼓肚、開裂、斷線（印刷板線路）等異?，F(xiàn)象，必要時 對外表異常的元器件，可從電路板上脫焊測量檢查或更換。 7. 在實際中，電容容量降低高低與變頻器使用環境、負載大小、工作制等狀況有直接的關系，惡劣環境、負載越大、停 啟頻繁等運行狀況，會加速直流主電容老化。另外，定期維護時，要詳細檢查主直流回路電容器有無漏液、外殼有無膨 脹、鼓泡或變形，閥是否沖開，并對電容容量、漏電流（漏電流大，會使電容器過熱，引起閥沖開，甚至電容）、耐壓等進行測試，對容量降低30%以上、漏電流超過70mA、耐壓低于650V的電容應及時更換。對新電容或長 期閑置未使用的電容，應進行性能測試，滿足使用要求后才可替換使用。 8. 對整流塊、逆變GTR（或IGBT）等大載流量的器件要用萬用表、電橋等儀器、工具進行檢測和耐壓實驗，測定其正 向、反向電阻值，并做表格記錄，對參數相差較大的模塊要更換。

ZONCN眾辰NZ100-2R2G-4 變頻器

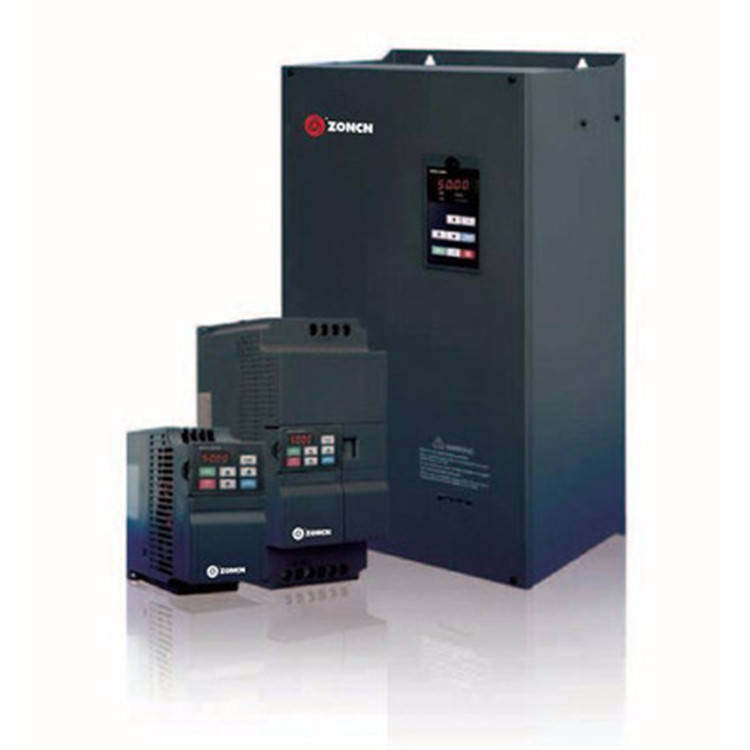

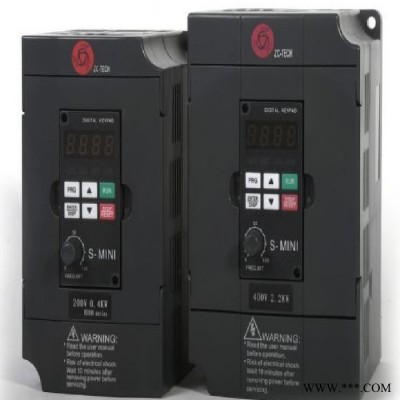

ZONCN眾辰變頻器 380V型號 Z2400-OR75G
Z2400-1R5G
Z2400-2R2G
Z2400-3R7G
Z2400-5R5P
Z2400-5R5G
Z2400-7R5G/11P
Z2400-11G/15P
Z2400-15G/18P
Z2400-18.5G/22P
Z2400-22G/30P
Z2400-30G/37P
Z2400-37G/45P
Z2400-45G/55P
Z2400-55G/55P
Z2400-75G/90P
Z2400-90G/110P
Z2400-132G/160P
Z2400-160G/185P
眾辰變頻器 220V 型號400W
Z2200-0R4G 750W
Z2200-0R75G
Z2200-1R5G 1500W
Z2200-2R2G 2200W
Z2200-3R7G 3700W

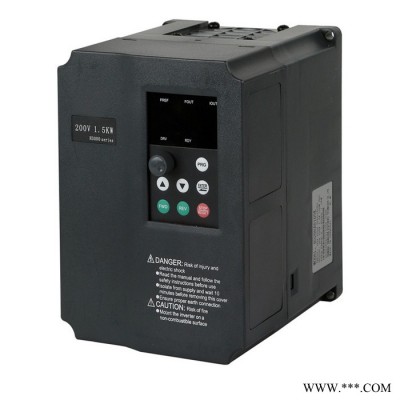

眾辰變頻器 220V
NZ100-1R5G-2
NZ100-2R2G-2   380V
NZ100-0R75G4
NZ100-1R5G-4
NZ100-1R5G-4
NZ100-2R2G-4
NZ100-3R7G-4
NZ100-5R5G4
眾辰變頻器 220V 型號400W
Z2200-0R4G 750W
Z2200-0R75G
Z2200-1R5G  1500W
Z2200-2R2G 2200W
Z2200-3R7G  3700W
