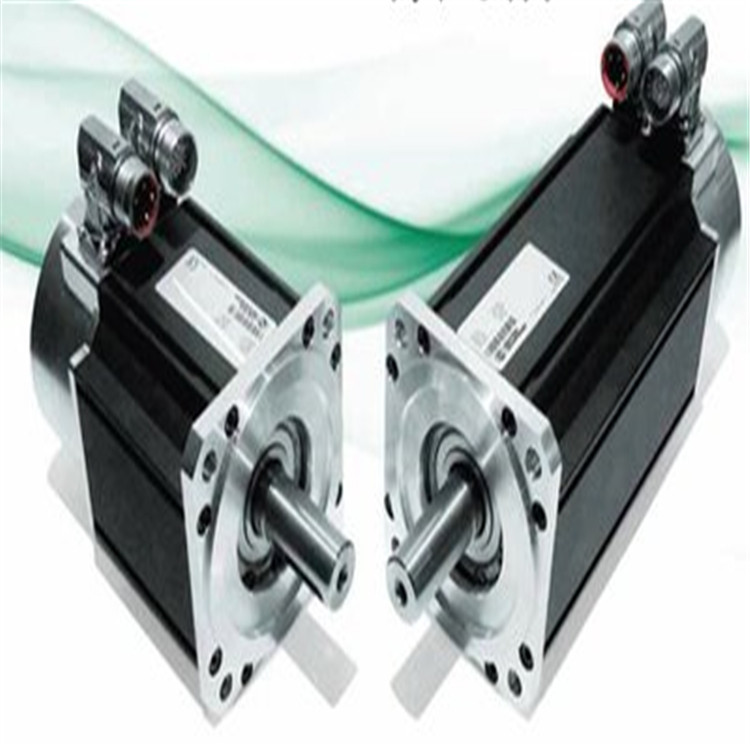

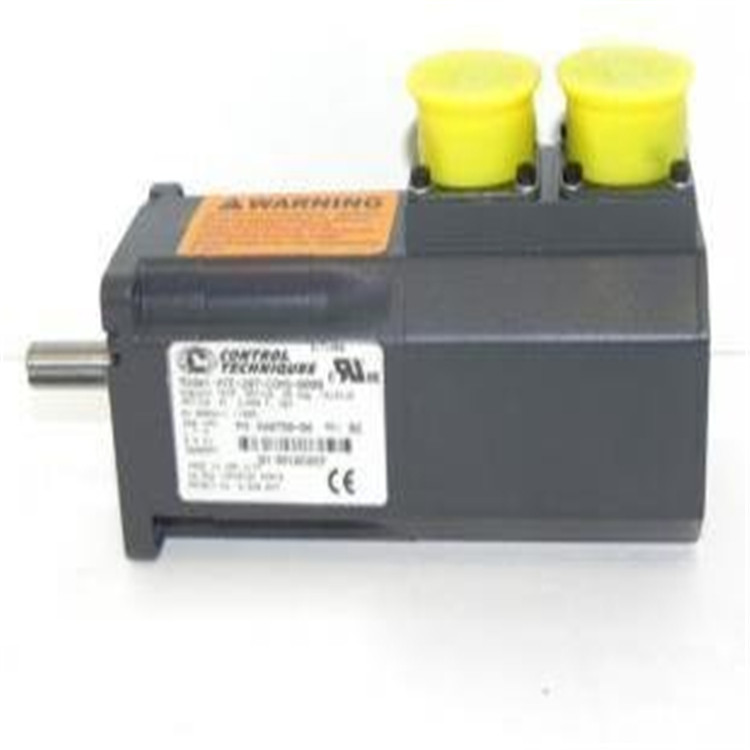

艾默生 142U3C305BARAA165240伺服電機售后完善

1、初始化參數

在接線之前，先初始化參數。

在控制卡上:選好控制方式;將PID參數清零;讓控制卡上電時默認使能信號關閉;將此狀態保存，確?？刂瓶ㄔ俅紊想姇r(shí)即為此狀態。

在伺服電機上:設置控制方式;設置使能由外部控制;編碼器信號輸出的齒輪比;設置控制信號與電機轉速的比例關系。一般來說，建議使伺服工作中的**大設計轉速對應9V的控制電壓。比如，山洋是設置1V電壓對應的轉速，出廠值為500，如果你只準備讓電機在1000轉以下工作，那么，將這個參數設置為111。

2、接線

將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的:控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后，電機和控制卡(以及PC)上電。此時電機應該不動，而且可以用外力輕松轉動，如果不是這樣，檢查使能信號的設置與接線。用外力轉動電機，檢查控制卡是否可以正確檢測到電機位置的變化，否則檢查編碼器信號的接線和設置

3、試方向

對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服應該以一個較低的速度轉動，這**是傳說中的"零漂"。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令(參數)控制。如果不能控制，檢查模擬量接線及控制方式的參數設置。確認給出正數，電機正轉，編碼器計數增加;給出負數，電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，可以修改控制卡或電機上的參數，使其一致。

艾默生 142U3C305BARAA165240伺服電機售后完善

4、抑制零漂

在閉環控制過程中，零漂的存在會對控制效果有一定的影響，將其抑制住。使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速為零。

5、建立閉環控制

再次通過控制卡將伺服使能信號放開，在控制卡上輸入一個較小的比例增益，至于多大算較小，這只能憑感覺了，如果實在不放心**輸入控制卡能允許的**小值。將控制卡和伺服的使能信號打開。這時，電機應該已經能夠按照運動指令大致做出動作了。

6、調整閉環參數

細調控制參數，確保電機按照控制卡的指令運動，這是必須要做的工作，而這部分工作，更多的是經驗，這里只能從略了。

艾默生 142U3C305BARAA165240伺服電機售后完善

PT1MA-40-FR020E-M6-SG
CELESCO-0034
PT9301-0020-211-3130
CELESCO-0035
PT8101-0010-221-3130
CELESCO-0036
PT8101-0020-221-3130
CELESCO-0037
PT9600-0100-122-BEI-H20DB-37
CELESCO-0038
PT9420-0002-121-1120
CELESCO-0039
RT9420-0002-121-1120
CELESCO-0040
PT9420-0150-114-1130
CELESCO-0041
PT5MA-250-N34-FR-420E-M6
CELESCO-0042
VLS9420-0100-112-1450
LinearWirePosition
CELESCO-0043
VLS9420-0300-112-1450
TRACEDUCER
CELESCO-0044
VLS9420-0075-112-1450
TRANCEDUCER
CELESCO-0045
PT101-0060-111-1110
CELESCO-0046
PT1DC-5-FR-Z10-MC4
CELESCO-0047
PT1DC-10-FR-Z10-MC4
CELESCO-0048
PT1DC-15-FR-Z10-MC4
CELESCO-0049
PT1DC-20-FR-Z10-MC4
CELESCO-0050
PT5MA-100-S47-FR+420E-M6
CELESCO-0051
PT8600-0060-211-BE1-H25D
CELESCO-0052
PT5X-1750-N34-FR-631889P3
