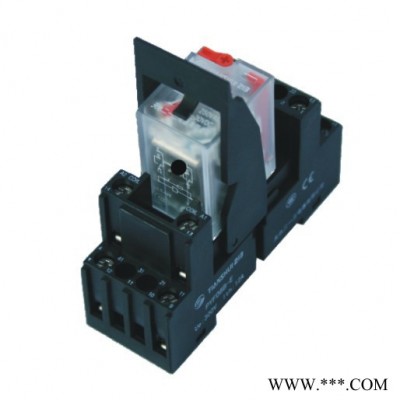

JZX5/JZG6系列小型控制繼電器

一、用途

JZX5系列小型控制繼電器和JZG6系列小型功率繼電器 具有體積小、重量

輕、可靠性高、通斷容量大 壽命長等特點 適用于交流50Hz或60Hz電壓至

220V或直流電壓110V的控制電路 供電子設備 通訊設備 電子計算機控制設

備 工業自動化控制電路 作切換電路及擴大控制范圍之用。 產 品 符 合

GB/T14048.1、GB14048.5、JB/T3703.1標準。

二、特點

體積小、重量輕；

規格品種齊全 除基型產品外 有帶浪涌抑制回路型 帶動作指示燈型

采用電性能優良的觸點材料和合理的結構設計 提高了觸點開閉容量 **大工

作電流3-10A；

安裝方式有插拔式、印制版焊裝式、法蘭式、螺釘固定式等 用戶可任意選擇

采用合理的設計 先進的工藝**的材料 保證了接觸可靠和較長的使用壽

命 并消除了交流噪音。

三、正常工作條件與安裝方式

安裝地點的海拔高度不超過2000m;

安裝地點的空氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較低的溫度下可

以允許有較高的相對濕度 **濕月的月平均**低溫度不超過+25℃ 同時該月的月

平均**大相對濕度不超過90% 由溫度變化發生在產品上的凝露必須采取措施

插座安裝方式有 螺釘式、導軌式、焊接式、印制版焊裝式。

四．訂貨須知

在訂貨時應注明下列事項：

繼電器的全型號及名稱；

控制線圈的頻率及電壓；

安裝插座的型式及型號；

訂購數量。

例如：JZX52P/F    帶浪涌抑制回路 插拔式繼電器AC50Hz  220V  100臺

JZG62P/L帶動作指示燈插拔式繼電器DC48V    100臺

PYF08A導軌式插座  100只

特殊產品規格需特殊訂貨生產

五．型號

JZX52P

JZX53P

JZX54P

JZX52B

JZX53B

JZX54B

JZX52S

JZX53S

JZX54S

JZX52E

JZX53E

JZX54E

JZX52B-L

JZX52P-L

JZX53P-L

JZX52P-F

JZX53P-F

JZX54P-F

JZX52P-FL

JZX53P-FL

JZX54P-FL

JZX52P-R

JZX52PS

JZX52PS/L

JZX52PS/F

JZX52PS/FL

JZX54PS

JZX54PS/L

JZX54PS/FL

JZG62P

JZG63P

JZG64P

JZG62B

JZG63B

JZG64B

JZG62P-L

JZG63P-L

JZG64P-L

JZG62P-F

JZG63P-F

JZG64P-F

JZG62S-F

JZG62P-FL

JZG63P-FL

JZG64P-FL
