產地	陜西
產品認證	ISO9001-2000
極數	全部
配件名稱	電動機
適用范圍	軋鋼
相數	多相
品牌	賽瑪
型號	Z系列大中型直流電機
加工定制	是

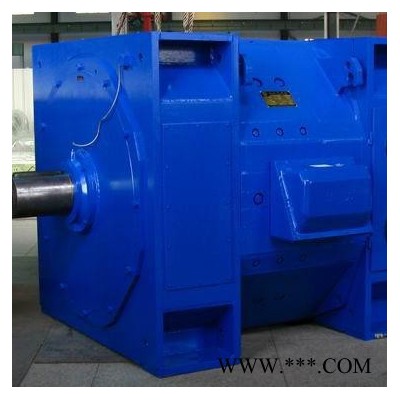

一、西安賽瑪電氣有限公司Z系列中型直流電機概述   Z系列中型直流電機；中心高355～710mm是我公司繼Z4系列小型直流電動機開發完成后，新開發的中型直流電動機品種，本系列電動機其性能、外形安裝尺寸及技術要求均符合JB/9577-1999標準及IEC國際標準，電機的機械尺寸、公差符合ISO國際標準。
   Z系列電機可廣泛應州于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。
   Z系列電機采用先進設計，定子機座采用多角形迭片結構，充分利用了空間，具有體積小、重量輕、性能好等優點。定子磁軛、磁極、電樞鐵芯均采用**冷軋硅鋼板疊壓而成，具有良好的導磁性能。整個定子和轉子采用無溶濟漆真空壓力浸漆處理（VPl），使繞組具有良好的抗潮能力和機械強度，并且絕緣和導熱性能優良。Z系列中型直流電動機采用滾動軸承，不停機加油結構，絕緣等級均為H級。
   Z系列電機不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，只有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統。 二、西安賽瑪電氣有限公司中型直流電機結構安裝型式、防護等級及冷卻方式
    1．Z系列中型直流電機的安裝型式符合GB/T997和IEC34-7《電機結構及安裝型式代號》。
    2．Z系列中型直流電機的防護等級根據GB/T4942.1和IEC34-5《電機外殼防護分級》標準，
外殼防護等級有IP23和1P44兩種。
    3．Z系列中型直流電機冷卻方法根據GB/T1993和IEC34—6《電機冷卻方法》標準有以下四種，用戶如需其它防護等級和冷卻方法可另行協商。本系列直流電機標準型式的冷卻空氣入口在電動機的傳動端(非換向器端)。
    3.1.IC06：自帶鼓風機的外通風：(防護等級為IP23)。
    3.2.IC17：冷卻空氣進口為管道；出口為百葉窗排風；(防護等為IP23)。
    3.3.IC37：冷卻空氣進出口均為管道；(防護等級為1P44)。
    3.4.ICW37A86：全封閉帶空氣/水冷卻器。(防護等級為IP44)。 三、西安賽瑪電氣有限公司Z系列中型直流電機使用條件
    1．電機的額定功率是指在海拔不超過1000米，環境空氣溫度不超過40℃的條件下。
    2．Z系列中型直流電機的電樞回路和勵磁回路都適應可控硅電源供電，也適應由直流發電機組供電。
    3．Z系列電機工作環境不適應含有酸性、堿性或其它對絕緣有腐蝕作用的氣體。
    4．該直流電機可以安裝在環境條件比較惡劣的場合。但必須選擇正確的冷卻方法和防護等級,以保護電機正常運轉。
    5．當直流電機如使用于船舶和濕熱帶地區以及工作環境中有鹽霧、潮濕等，應另行協議。
    6．當電動機采用靜止整流電源供電時，整流器的脈波數應不小于6個，在額定基速、額定電壓和額定負載電流下，電源的峰值紋波因數不超過10％。 四、西安賽瑪電氣有限公司Z系列中型直流電機型號說明
       Z  XXX-X1  X2
       Z：直流電動機（產品系列代號）
       XXX：電機中心高，以毫米表示
       X1：底腳孔軸間距離代號（B尺寸），由短至長用數字1、2、3……表示
       X2：電機類別代號，用字母A、B分別代表**類和第二類電機 五、西安賽瑪電氣有限公司Z系列中型直流電機產品性能
   1．Z系列直流電動機的基本工作方式為連續負載。如需其它工作方式時，應另行協議；
