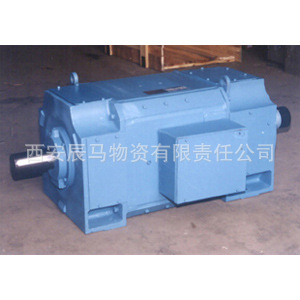

一、特點和用途 ZSN4系列直流電動機是在Z4系列直流電動機的基礎上，按水泥回轉窯負載的工況特點開發的專用系列產品。 本系列電機采用八角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構，使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電動機的起動轉矩可達2.5倍額定轉矩的要求，進行設計制造。采用管道通風的冷卻方式，使電動機能在粉塵較大的惡劣環境中，安全可靠的運行。

      二、型號說明 ZSN4-280-11B：“Z”表示直流電動機，“SN”表示水泥回轉窯，“4”表示第四次系列設計，“280”表示電機中心高（mm**個“1”表示電樞鐵心長度代號*，第二個“1”表示端蓋代號**，“B”表示帶補償繞組***。 注：*鐵心長度由長到短的代號順序為3、2、1、09、08、07。 **數字1、2表示短、長端蓋。 ***315、355機座號均帶補償繞組，“B”可不加。

      三、電機性能

      1.電機在下列使用條件應能額定工作： 1.1.海拔不超過1000m。 1.2.進入電機的冷卻介質溫度不超過40℃。 1.3.電動機為連續工作制(S1)。 1.4.電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。 1.5.對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。

      2..電機絕緣等級為F級。

      3.電動機電樞額定電壓為440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機**低轉速可達20r／mm，此時仍能維持額定轉矩，轉速平穩。

      4.電動機額定勵磁電壓為180V，其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180～220V時，其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320～370V，其值約為5倍。

      5.技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。

      6.ZSN4-225電機不帶補償繞組，但帶串勵繞組。

      7.電機提供有接地標志的接線柱。

      8.本系列電機性能均符合**標準GB755—87《旋轉電機基本技術要術》及部頒標準JB6316—92《Z4系列直流電動機技術條件》，也可按國際電工委員會標準IEC34-l的要求考核。

      四、結構簡介

      1.電機的冷卻方式和外殼防護等級見下表：

      2.電機安裝形式：臥式底腳安裝(1MB3)。電機可制造成單軸伸或雙軸伸，單軸伸電機在非傳動側可配裝測速發電機或其它測速裝置。 3.若用戶需要，電機的定子繞組里可埋置熱敏電阻或其它過熱保護元件。 4.出線盒位置從傳動側看在機座右側，若用戶需要也可在機座左側或上方。

      五、訂貨須知

      1.訂貨前請先查閱產品介紹，確定所需產品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓，及結構安裝形式等數據。

      2.對產品有特殊要求時，如雙軸伸、出線盒位置為反盒、帶測速裝置等，均須在合同中明確注出。

      3.如所需品種規格在本樣本所列外，或另有其他特殊要求時，經雙方協商同意后簽定合同及技術協議。
