| 設備型號 | YYC-SQ90 |
|---|---|
| 整機質量 | 450kg |
| 結構形式 | 滾筒 |
| 配套電機總功率 | 1.1kw |
| 加熱種類 | 液化氣加熱 |
| 滾筒尺寸 | 900mm |
| 殺青溫度 | 高于室溫-320℃ |
| 外形尺寸（長x寬x高） | 2130*1250*2000mm |
| 產量 | 125kg/h |
| 滾筒轉速 | 4-40r/min |
| 外形尺寸 | 213*125*200CM |
| 品牌 | 友緣 |
| 加工定制 | 是 |
運費統一到付，設置為賣家承當運費，是為了方便買家拍下直接付款，謝謝親們的理解，O(∩_∩)O謝謝
一、產品用途、主要特點和主要組成
1、產品用途
本產品是根據烏龍茶炒青工藝原理，結合國內外先進炒青技術研制出液化氣半“自動炒青機”，結構先進，造型新穎，是烏龍茶制作理想的炒青機械設備。
2、主要特點
A、使用自動恒溫系統，同時配備了手自動點火裝置。
B、保溫隔熱材料采用特殊保溫材料，更好的防止了熱量外逸，從而達到升溫迅速，節省燃?xì)獾哪康摹?
C、轉筒采用先進無級調速，出茶快、干凈，調速操作靈活方便，運轉平穩，適用于各類茶的炒制。
D、使用不銹鋼氣排，火勢均勻，制優率高等優點。
3、主要組成

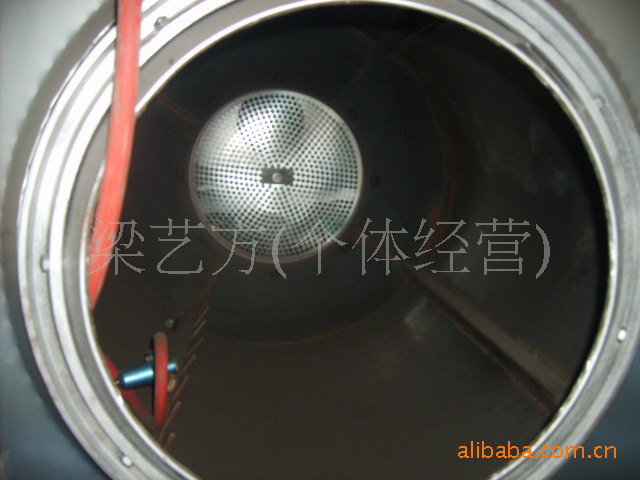

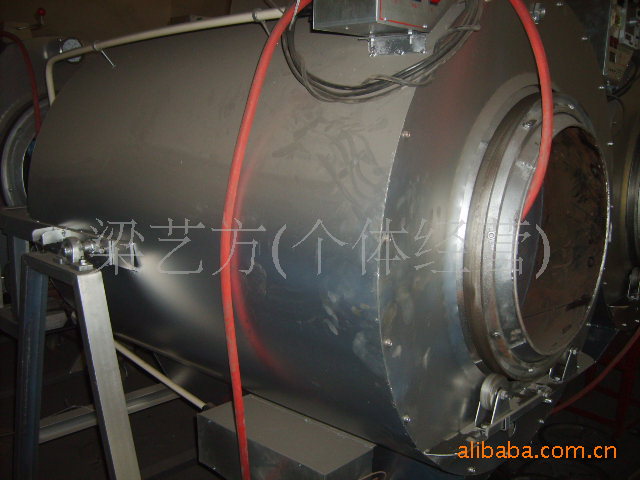

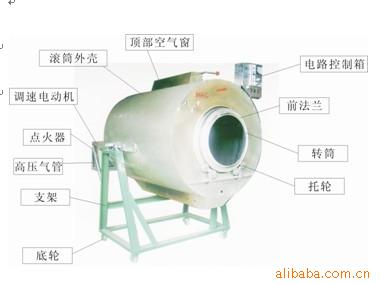

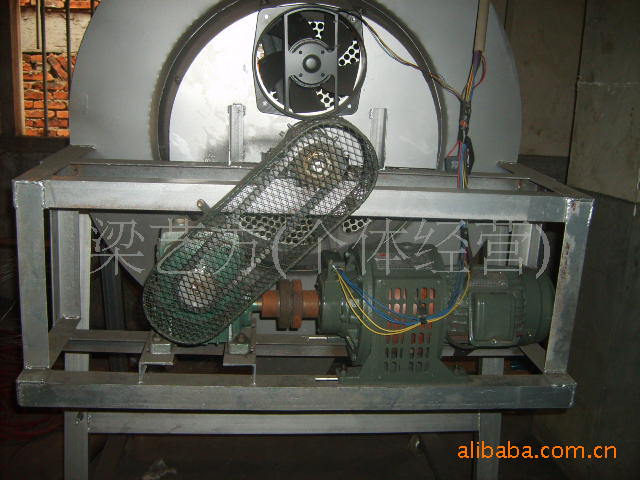

由機架、內滾筒、外圓筒、無級調速電機、變速箱、液化氣排等主要零部件組成。
二、基本參數
| 序號 | 項 目 | 單位 | 參數值 | ||
| YY-90 | YY-901 | ||||
| 1 | 外形尺寸（長×寬×高） | mm | 2000×1250×2000 | 2300×1250×2100 | |
| 2 | 滾筒內徑 | mm | 995 | 880 | |
| 3 | 滾筒內部直段長度 | mm | 1090 | 1260 | |
| 4 | 滾筒回轉電動機 | 功率 | kW | 0.75 | 0.75 |
| 轉速 | r/min | 1390 | 1390 | ||
| 工作電壓 | V | 380 | 380 | ||
| 5 | 排氣風機 | 功率 | W | 85 | 85 |
| 轉速 | r/min | 2200 | 2200 | ||
| 工作電壓 | V | 220 | 220 | ||
| 6 | 滾筒轉速 | r/min | 3~34 | 5~34 | |
| 7 | 加熱方式 |
| 液化氣 | 液化氣 | |
三、操作規程
1、須配置功率與炒青機功率相應的導線和閘刀開關；
2、電機轉向應和炒青機控制箱所標識的轉向一致。
3、本炒青機使用液化氣，為確保穩定生產，嚴禁安裝在通風不良的場所，如安裝在房間內，須保證有窗戶或其它通風裝置。
4、應調節轉筒平行點，使內膽在水平位置。
5、燃?xì)忾y門調節螺栓應調節在有較大壓力的位置，順時針方向為壓力加大。
6、點火器輸出為高壓，維護調試時應注意防觸電。
7、停機時，應先停止加熱。繼續旋轉15-20分鐘，再切斷電源。
五、安裝與維護
1、定期加注各潤滑部位和旋緊各固定螺絲、螺栓。
2、每年茶季結束后，應檢查變速箱油量，加注或更換潤滑油；
3、使用一段時間，應對燃燒器噴嘴及氣管進行除垢處理。
4、檢查傳動皮帶的磨損和松緊程度。
5、茶機工作時每天應該向轉動前軸承圈加注潤滑油。
六、注意事項
A、本機應安裝在通風良好的地方。
B、本機須有良好接地以確保穩定；
C、禁止直接潑水沖洗炒青機青面及內桶,以防止絕緣失效引起漏電;
D、禁止靠近或在筒內存放易燃物品，如:汽油、酒精等易燃危險品。
E、不放在易遭水淋的地方或潮濕嚴重的地方使用。
F、機械作業時嚴禁將手放到滾筒外圍面上以免燙傷。
