應用范圍	電磁
產品系列	LY
觸點負載	大功率
觸點切換電流	10
觸點切換電壓	7.8
觸點形式	二開二閉
額定電流	10A
額定電壓	AC/DC24-240
防護特征	密封式
線圈功率	0.8W
品牌	CHANSIN/創星
型號	JQX-13F

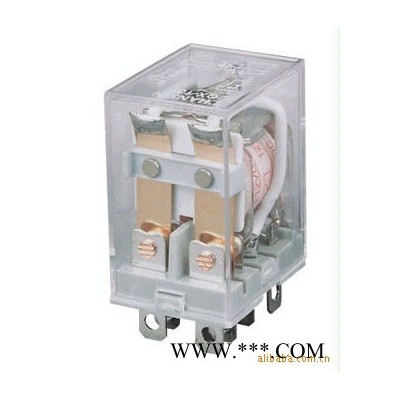

JQX-13F
	特 性： ● 用途廣泛,規格齊全. ● 接觸點切換形式電流高達15A ● 多種形式的引線腳 . ● 透明防塵罩,多種按裝方式,備用各種插座供選用. ●外型尺寸: 27.5*21*35
技術參數 觸點參數 觸點形式 2Z 3Z 4Z 接觸電阻 50mΩ(1A 6VDC) 觸點材料 Silver Alloy 銀合金 AgCdO 觸點負載(阻性) 10A/250VAC 30VDC 10A/250VAC 30VDC **大切換電壓 250VAC / 30VDC **大切換電流 7A 5A **大切換功率 2500VA / 300 W 2500VA / 300 W 機械壽命 1×107次 電氣壽命 1×105次 性能參數 絕緣電阻 1000MΩ, 500VDC 介質耐壓 觸點與線圈間 1500VAC 1 min. 斷開觸點間 1500VAC 1 min. 觸點組間 1500VAC 1 min. 動作時間 25 ms 釋放時間 15 ms 沖擊 穩定性 100m/s2 強度 1000m/s2 振動 1mm　10～55Hz 濕度 98%RH% +40% 溫度范圍 -55℃～+70℃ 引出端形式 印制板引出端和插座式引出端 重量 37g 封裝方式 防塵罩 線圈參數 額定線圈功率 直流 DC : 0.9W 交流AC: 1.2VA 線圈規格表 額定電壓VDC 動作電壓VDC 釋放電壓VDC 線圈電阻Ω 5 4.0 0.50 27.5±10% 6 4.8 0.60 40±10% 12 9.6 1.20 160±10% 24 19.2 2.40 650±15% 48 38.4 4.80 2600±15% 110 88.0 11.0 11000±15% 額定電壓VAC 動作電壓VAC 釋放電壓VAC 線圈電阻Ω 6 4.80 1.80 11.5±10% 12 9.60 3.60 46±10% 24 19.2 7.20 184±10% 48 38.4 14.4 735±15% 120 96.0 36.0 4550±15% 220/240 176.0 66.0 14400±15% 產品標記 標記示例 JQX-13F / 12DC- 2 Z 1 G N 繼電器型號 JQX-13F 線圈電源 A:交流 無 :直流 (D) 線圈電壓 直流:5～110VDC 交流:6～240VDC 觸點形式 2Z: 兩組轉換 3Z: 三組轉換 4Z: 四組轉換 安裝形式 1: 插座式安裝 2: 印制板安裝 3/4/5:法蘭盤安裝 觸點材料 G:鍍金 無:AgCe 發光二極管 N: 帶發光二極管 無: 不帶發光二極管 型號對照表 創星 CHANSIN 甌姆龍 OMRON 宏發 HONGFA 王利 OEG 松川 SONG CHUAN 西門子 SIEMENS SCHRACK 賽特勒 ZETTLER 國興 GOOD SKY JQX-13F LY JQX-13F SCLA/SCL TM AZ164/168 RET
