| 加工定制 | 是 |
|---|---|
| 類型 | 高壓電纜分接箱 |
| 外殼材質 | 不銹鋼 |
| 額定電壓 | 10/20/35（KV） |
| 額定電流 | 630（KA） |
| 短路關合電流 | 63（KA） |
| 防護等級 | 33 |
| 產品認證 | GB/DL/ANSI |
| 適用范圍 | 歐式、美式電纜高壓分支箱 |
| 是否跨境貨源 | 否 |
| 品牌 | 其他 |
| 型號 | DF/DFO/KDFO |
產品概述

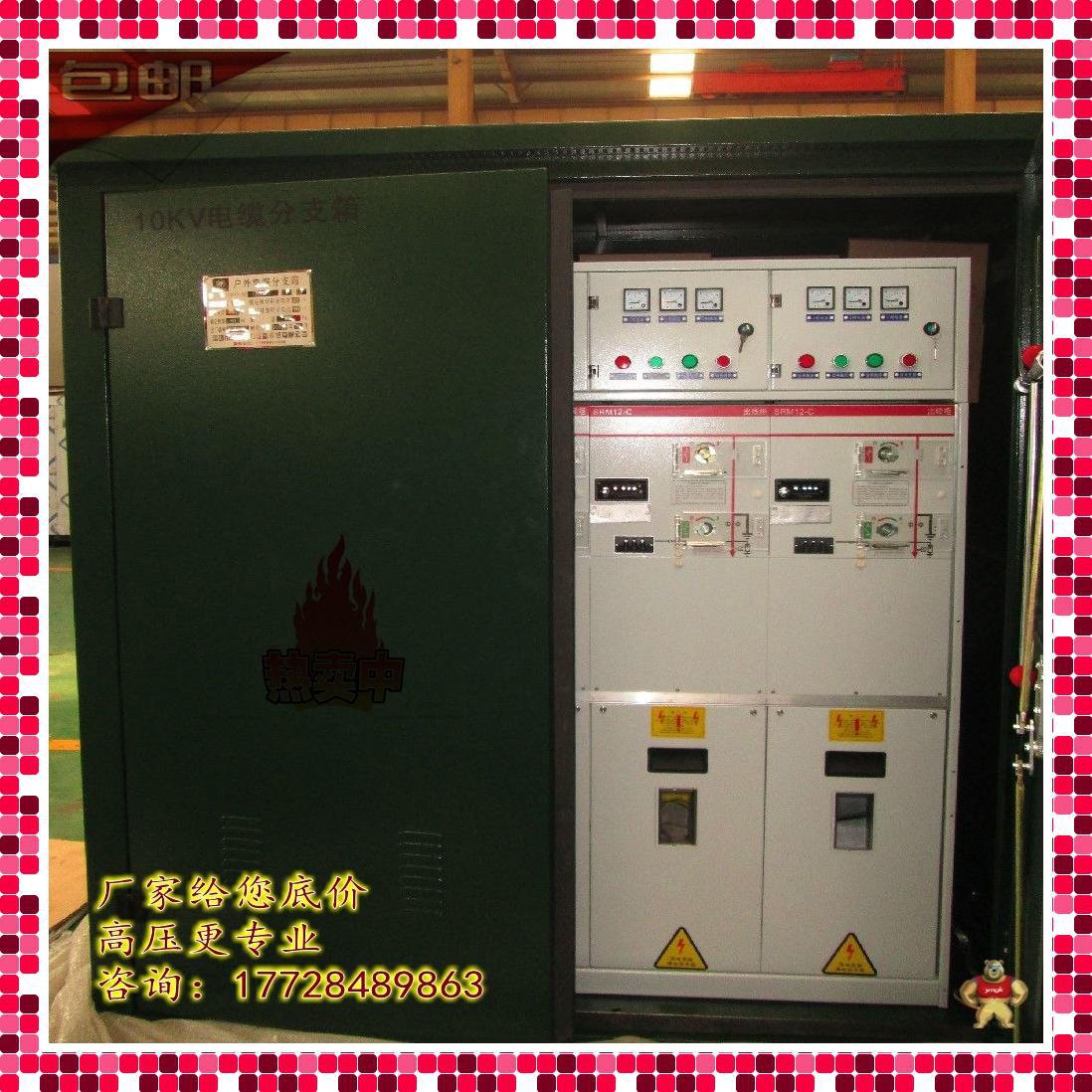

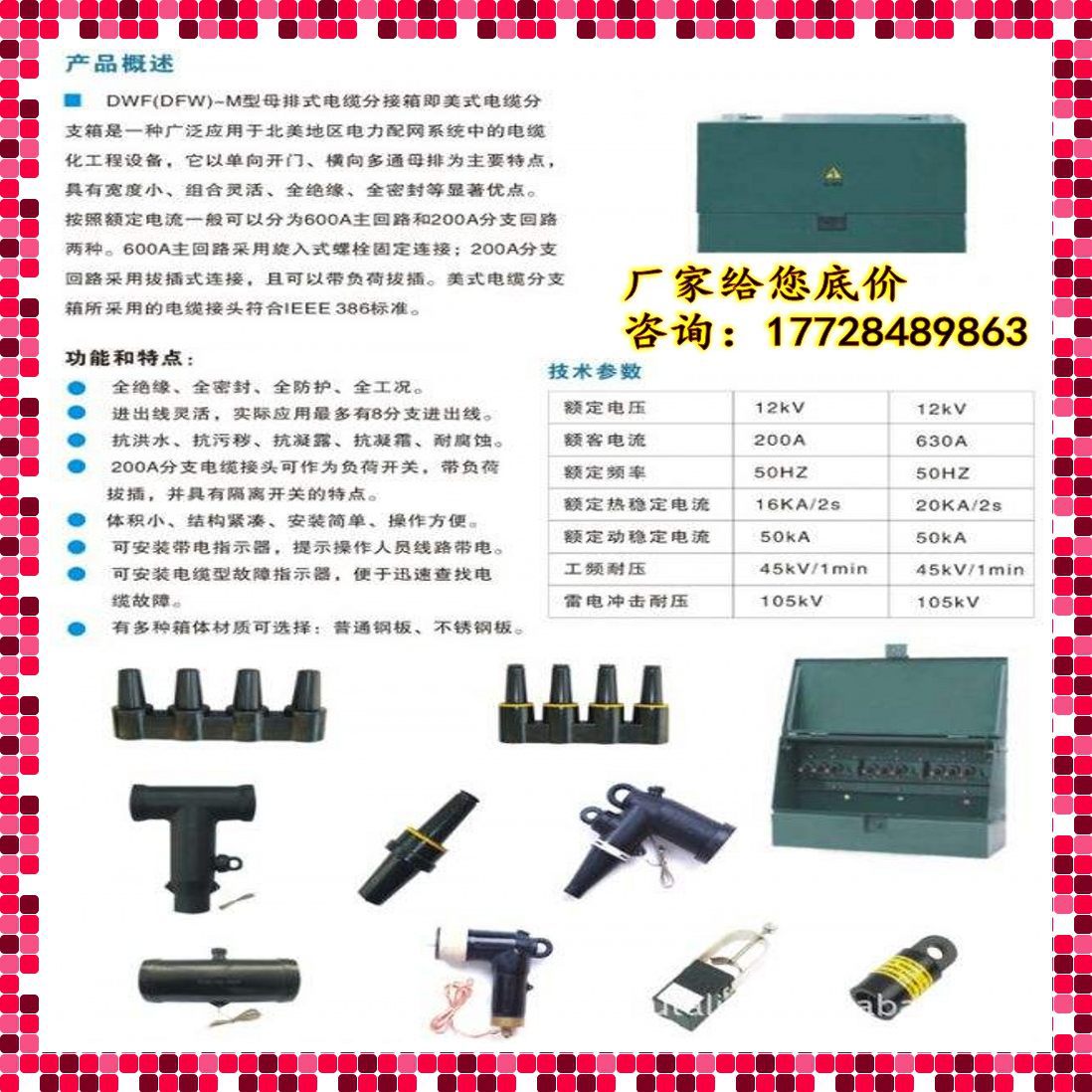

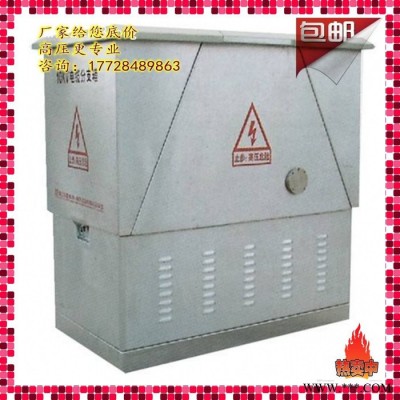

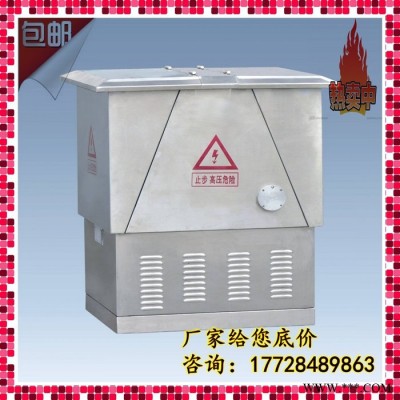

電纜分支箱系列分為三類：DF美式電纜分支箱、DFO歐式電纜分支箱、KDFO帶開關電纜分支箱。
電纜分支箱采用美式或歐式全絕緣電纜附件，其中帶開關分支箱的連接方式簡單、組合方便，可靠性極高，在某些場合下可以替代環網柜使用，具有部分環網柜功能。
電纜分支箱已廣泛地應用于全國各地的商業中心、工業園區及城市密集區，受到廣大用戶的一致好評，是目前城鄉電網改造的理想產品。點擊查看詳細資料 >
使用環境條件：
安裝位置：戶外
環境溫度：-30℃－+55℃
海拔高度：≤2000m
環境濕度：月平均≤90% 日平均≤95%
風 速：≤35m/s
適用標準：
符合最新版本的GB、DL、ANSI（美國國家標準局）及IEEE（國際電子電力工程師協會）技術標準。
產品特點:
l 全絕緣、全密封結構，可靠保證人身安全
l 防塵、防火、耐腐蝕、免維護，適用任何惡劣環境
l 組合靈活，滿足多種接線要求
l 結構緊湊、安裝簡單、操作方便

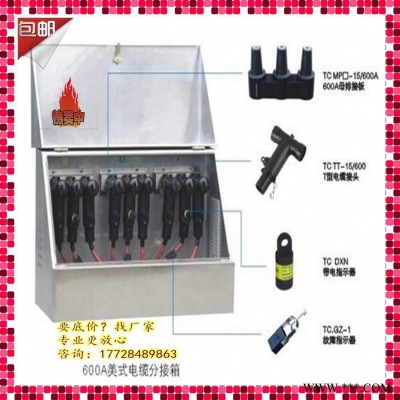

l 200A分支電纜插頭可帶負荷拔插，具有隔離開關的功能
l 可加裝短路及接地故障指示器，便于迅速查找電纜故障
技術參數
電纜分支箱主要技術參數:
項目名稱 | 單位 | 參 數 |
額定電壓 | KV | 12 / 24 |
額定電流 | A | 600 / 630 |
額定短時耐受電流 | kA | 31.5 |
1分鐘工頻耐壓 | kV | 42 / 65 |
15分鐘直流耐壓 | kV | 53 / 72 |
雷電沖擊耐壓 | kV | 105 / 125 |
負荷開關主要技術參數:
項目名稱 | 單位 | 參 數 | |
額定電壓 | kV | 12/ 24 | |
額定頻率 | Hz | 50 | |
額定電流 | A | 630 | |
額定短路關合電流 | kA | 50 | |
額定短時耐受電流 | kA | 20(3s) / 25(1s) | |
額定瞬時耐受電流(峰值) | kA | 50 / 63 | |
額定有功負載開斷電流 | A | 630 | |
操作機構額定電壓 | V | AC/DC220V、AC/DC110V、DC48V、DC24V | |
額定轉移電流 | A | 1800 | |
1min工頻耐受電壓 | 相間及對地 | kV | 42/65 |
斷口間 | kV | 48/79 | |
雷電沖擊耐受電壓 | 相間及對地 | kV | 75/125 |
斷口間 | kV | 85/145 | |
機械壽命：負荷開關/接地開關 | 次 | 10000次/3000次 | |
SF6氣體標準充氣壓力（20℃） | Bar | 0.4 | |
SF6氣體年泄露率 | % | ≤0.05 | |
電纜附件的主要技術參數:
項目名稱 | 單位 | 參 數 | |
額定電壓 | kV | 12 / 24 | |
額定頻率 | Hz | 50 | |
額定電流 | A | 250 | 630 |
熱穩定電流 | kA | 20（2s） | 31.5（2s） |
動穩定電流 | kA | 50 | 110 |
工頻耐壓（1min） | kV | 45 / 55（75） | |
直流耐壓（15min） | kV | 53 / 72（108 ） | |
沖擊耐壓 | kV | 105 / 125（170） | |
局部放電 | pc | ≤10 | |
溫 升 | K | 65 | |
回路電阻 | μΩ | ≤100 | ≤40 |
屏蔽電阻 | Ω | ≤5000 | |

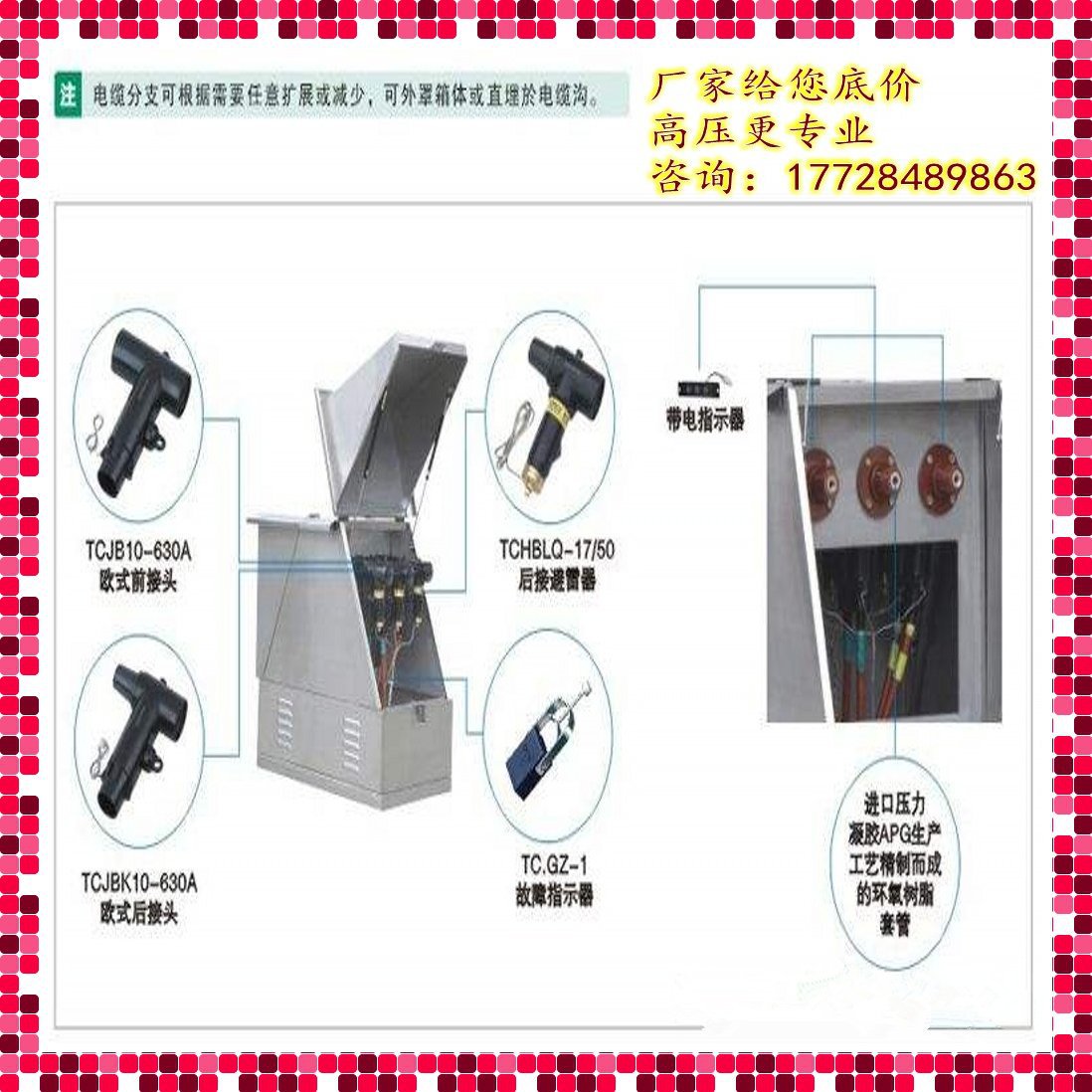

注： 1.所有的電纜接頭適用于交聯聚乙烯絕緣電纜。 2.美式200A肘型電纜插頭適用電纜標稱截面為35~150mm2。 3.美式600A T型電纜接頭適用電纜標稱截面為50~500 mm2。 4.歐式前、后接頭、π型頭適用電纜標稱截面為35~500 mm2。 5.歐式肘型電纜插頭、直通式電纜頭適用電纜標稱截面為35~150mm2。 6.以上標注適用于12kV電纜附件，24kV電纜附件適用情況請與本公司咨詢。 | |||
中山長能電力技術有限公司，是專業生產銷售、代理高壓和超高壓500kV、220kV、110kV、66kV及以下的全套電力物資。產品涵蓋：高壓電力電纜、電纜終端頭、中間接頭、接地同軸電纜、避雷器、直接和保護接地箱及配套的其他金具和夾具、變壓器、分接箱等其他輸配電設備。產品廠家是南網、國網的合格供應商，行業一線品牌。并提供專業的工程問題咨詢服務及相關售后維護。我司的宗旨：致力于高壓、超高壓電力工程物資的全套售前交流，底價供應，技術及售后服務。另外，我司代理其他電力施工隊的電纜及附件的敷設與安裝，型式試驗及竣工試驗等。
