| 外形尺寸 | 485*31.5*30 |
|---|---|
| 重量 | 3 |
| 產地 | 深圳 |
| 電源相數 | 其他 |
| 控制方式 | 其他 |
| 品牌 | 佛斯特First |
| 型號 | FST-500 |

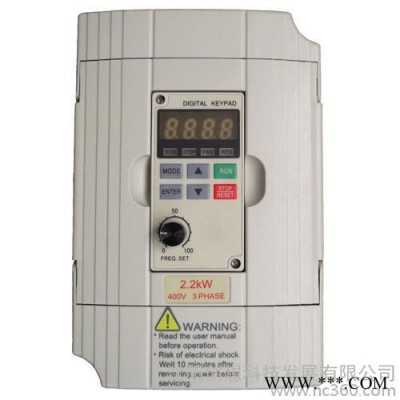

佛斯特First 簡易矢量低壓變頻器 FST-500
輸出功率： 10V-45V 220V-300V
主要特點：
·采用優化無感矢量PWM控制，輸出電流諧波成分大小，運行平穩，效率高
·輸出頻率0.1-400Hz
·超低噪音，載波頻率可自1KHz-18Hz調整
·具有動態穩壓調節功能（AVR），即使輸入電壓存在較大的波動，輸出電壓也基本保持不變
·數字鍵盤、模擬電位器、電壓源等，控制方式靈活方便
鍵盤及功能：
電路圖：
技術參數：
| 控制特性 | 控制方式 | 正弦波PWM方式/（V/F控制&無感測器向量控制） | |
| 頻率設定解析度 | 0.1Hz | ||
| 輸出頻率解析度 | 0.1Hz | ||
| 轉矩特性 | 具自動轉矩補償、自動轉差補償，啟動轉矩在5Hz時可達150%額定轉矩 | ||
| 過負載能力 | 額定輸出電流的150%運行60秒 | ||
| 禁止設定頻率 | 可自0.1到400Hz設定3點 | ||
| 加速/減速時間 | 0.1～600秒（2段加/減速時間可分別獨立設定） | ||
| 失速防止位準 | 可以馬達負載特性以驅動器額定電流的20～200%設定 | ||
| 直流制動 | 停止時可自0.1～60Hz操作，制動電流0～百分之100的額定電流啟動時間0～5秒，停止時間0～25秒 | ||
| 回升制動轉矩 | 大約20%（外皆選購的制動電阻可達125%） | ||
| V/F曲線 | 任意V/F曲線設定 | ||
| 運轉制特性 | 頻率設定信號 | 數位操作器 | 由▲▼控制 |
| 外部端子 | 電位器5K/0.5W, 0～+10VDC, 4～20mA, 多功能輸入選擇0～5 （7段速；寸動、上/下指令）、串列通訊埠（RS-485） | ||
| 運轉操作信號 | 數位操作器 | 由RUN, STOP鍵設定 | |
| 外部端子 | 2線/3線式（Run, Stop, Fwd/Rev）：寸動運轉，串列通訊埠（RS485），多機能的AUTO-RUN運轉 | ||
| 智慧型輸入端子 | 7段可預設速度切換，7段可程式運行，加減速禁止指令，2段加減速切換、外部計數器、寸動運轉、程序運轉、外部B.B(NC,NO)選擇、輔助機保養、輔助馬達控制失效、驅動器重置、逐增/逐減頻率端子設定、寸動運轉 | ||
| 智慧型輸出端子 | 運轉中，頻率到達輸出，零速指示，程序運轉，計數器到達指示，過轉矩，外部輸出遮段b.b中，操作模式，故障指示，驅動器準備完成、過熱預警，緊急停止 | ||
| 類比信號輸出 | 可指示輸出頻率/電流信號輸出 | ||
| 故障信號接點 | 驅動器故障時接點“ON”(一個“C”解點的繼電器或一組開極集輸出) | ||
| 內建功能 | 自動穩壓輸出調節，加速/減速S曲線設定，遇電壓、過電流失速防止，3組異常記錄，禁止反轉，瞬時停電再啟動，直流制動，自動轉矩補償，轉差補償，自動調試馬達參數，載波頻率調整，輸出頻率上下限設定，參數重置，向量控制，PID回授控制，外部計數，可程序控制，MODBUS通訊，異常重置，異常再啟動，節能運轉，數位頻率信號輸出，散熱風扇運轉方式選擇，睡眠/蘇醒功能，1st/2nd頻率來源選擇 | ||
| 保護功能 | 過電壓，過電流，低電壓，外部異常中斷，馬達過載，接地保護，驅動器過載，驅動器過熱，電子熱動電驛 | ||
| 數位操作器 | 內含6個功能鍵，4位數的7段LED顯示器，4個狀態LED燈，可設定頻率，顯示實際輸出頻率，輸出電流，使用者自定單位，參數瀏覽及修改設定及參數鎖定，異常故障顯示，可執行運轉、停止、重置、正轉/反轉 | ||
| 環境 | 保護等級 | IP20 | |
| 污染環境程度 | 2 | ||
| 使用場所 | 高度1000米以下，室內（無腐蝕性氣體、液體、無污垢） | ||
| 環境溫度 | -10℃～+40℃（+50℃無防塵蓋）（無結露且無結凍） | ||
| 保存溫度 | -20℃～60℃ | ||
| 濕度 | 90%RH以下（無結露） | ||
| 振動 | 20Hz以下9.80665m/s（1G）20～50Hz5.88m/s（0.6G） | ||
| 產品認證 | |||
