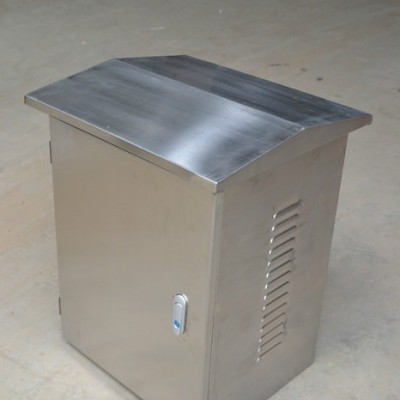

訂做四川XM配電箱、訂做四川XL配電柜、各種非標配電箱、機床護罩等。便于管理，

當發生電路故障時有利于檢修。配電箱和配電柜、配電盤、配電憑等，是集中安裝開

關、儀表等設備的成套裝置。常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量

都挺大的，所以還是鐵的用的比較多。
配電箱的用途：當然是方便停、送電，起到計量和判斷停、送電的作用。
  分類
  按結構特征和用途分類： 　　
    （1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開

關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供

電連續性 　　和可靠性要求較低的工礦企業，作變電室集中供電用。 　
    　（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來

的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用

鋼或絕緣材料 制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔

離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯

鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器

。防護式開關柜主要用作工藝現場的配電裝置。 　?。?）抽屜式開關柜。這類開關

柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能

完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑

料制成的功能板隔開，形成母線、功能單元和電纜三個區域.每個功能單元之間也有隔

離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目

前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業

、高層建筑，作為集中控制的配電中心。 　
    ?。?）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防

護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

配電箱的故障和改進方法
    1 配電箱電器故障的原因
    　　1．1環境溫度對低壓電器影響引起的故障配電箱中的低壓電器，由熔斷器、

交流接觸器、剩余電流動作保護器、電容器及計量表等組成。這些低壓電器均按

GB1497《低壓電器基本標準》進行設計和制造，并對它們的正常工作條件作了相應規

定：周圍空氣溫度的上限不超過40℃；周圍空氣溫度24h的平均值不超過35℃；周圍空

氣溫度的下限不低于-5℃或-25℃農網改造的配電箱在室外運行，它不但受到陽光的直

接照射產生高溫，同時運行中自身也會產生熱量，所以在盛夏高溫季節，箱體內的溫

度將會達到60℃以上，這時的溫度大大超過了這些電器規定的環境溫度，因而會發生

因配電箱內電器元件過熱引起的故障。 　　1．2產品質量引起的故障 在農網改造中

當時由于需求的配電箱數量大、施工期短，配電箱廠需要有關低壓電器的供貨時間急

且數量多，因而產生了對產品質量的要求不嚴格的現象，造成了一些產品投入運行后

不久**發生故障。如有些型號交流接觸器在配電箱投運后不久**因接觸器合閘線圈

燒壞，而無法運行。 　　1．3配電箱內電器選擇不當引起的故障 　　由于在制造時

對交流接觸器容量選擇不很恰當，對不同出線回路安裝同容量的交流接觸器，且未考

慮到三相負荷的不平衡情況，而未能將部分出線接觸器電流等級在正常選擇型號基礎

上，提高一個電流等級選擇，因而導致夏季高溫季節運行時出現交流接觸器燒壞的情

況。
    2 配電箱的改進方案
    　　2．1對于配電變壓器容量在100kV·A及以上的配電箱體，在箱內散熱窗靠側

壁處，應考慮到安裝溫控繼電器（JU-3型或JU-4超小型溫度繼電器）和軸流風機，安

裝在控制電器板上方左側面的箱體上，以便使箱內溫度達到一定值時（如40℃）能自

動啟動排氣扇，強行排出熱量以使箱體散熱。 　
    　2．2采用保護電路防止配電箱供電的外部電路故障的發生。選擇體積較小的智

能缺相保護器，如可選用DA88CM-II型電機缺相保護模塊(上海產品)安裝于配電箱內以

防止因低壓缺相運行而燒壞電動機。 　　
    2．3改進原配電箱的低壓電容器組的接線方式，將其安裝位置由交流接觸器上樁

頭，改成接在配電箱低壓進線與計量表計之間。防止因運行中電容器電路發生缺相故

障或電容器損壞時，造成計量裝置計量不準確。此外，電容器選擇型號應為BSMJ系列

產品，以保證元件質量可靠、安全運行。 　　
    2．4若新增柱上配電臺架，在制作配電箱外殼時，可選2 mm厚的不銹鋼板材，并

適當按比例放大配電箱尺寸（在農改工程使用的JP4—100/3W型基礎上，在原箱體寬度

方向尺寸上增大約100 mm，即由原680 mm改為780 mm。改進后的配電箱體外形尺寸為

：1300 mm×780 mm×500 mm），以便增加各分路出線之間、出線與箱體外殼的電氣安

全距離，這樣有利于農電工的操作維護和更換熔件，同時也可散熱。 　
    　2．5選用節能型交流接觸器（類似CJ20SI型）產品，并注意交流接觸器線圈電

壓與所選剩作電流動作保護器的相對應接線端子相連，注意進行正確的負載匹配。選

擇交流接觸器時，應選用其絕緣等級為A級及以上產品，必須保證其主回路觸點的額定

電流應大于或等于被控制的線路的負荷電流。接觸器的電磁線圈額定電壓為380V或220

V，線圈允許在額定電壓的80%～105%范圍內使用。 　
    　2．6剩余電流動作保護器的選用。必須選用符合GB 6829《剩余電流動作保護器

的一般要求》標準、并經中國電工產品認證委員會認證合格的產品?？蛇x用類似LJM（

J）系列節電型、且是低靈敏度的延時型保護器。保護器裝置的方式要符合**

GB13955-2005《剩余電流動作保護裝置的安裝和運行》標準。漏電保護器的分斷時間

，當漏電電流為額定漏電電流時，其動作時間不應大于0.2s。 　
    　2．7配電箱的進出線選用低壓電纜，電纜的選擇應符合技術要求。例如30kVA、

50kVA變壓器的配電箱的進線使用VV22-35×4電纜，分路出線使用同規格的VLV22-35×

4電纜；80kVA、100kVA變壓器的配電箱的進線分別使用VV22-50×4、VV22-70×4電纜

，分路出線分別使用VLV22-50×4、VLV22-70×4電纜,其電纜與銅鋁接線鼻壓接后再用

螺栓與配電箱內接線樁頭連接。 　
    　2．8熔斷器（RT、NT型）的選用。配電變壓器的低壓側總過流保護熔斷器的額

定電流，應大于配電變壓器的低壓側額定電流，一般取額定電流的1.5倍，熔體的額定

電流應按變壓器允許的過負荷倍數和熔斷器特性確定。出線回路過流保護熔斷器的熔

體額定電流，不應大于總過流保護熔斷器的額定電流，熔體的額定電流按回路正常**

大負荷電流選擇，并應躲過正常的尖峰電流。并聯電容器組熔斷器的額定電流一般可

按電容器額定電流的1.5 ～2.5倍選取。 　
    　2．9為了對農村低壓電網無功功率進行分析，在箱內安裝一只DTS（X）系列的

有功、無功二合一多功能電能表（安裝在計量表計板側），用于更換原安裝的三只單

相電能表（DD862系列表計），以便于對負荷的在線運行監測。
