| 工作臺類型 | 滑臺 |
|---|---|
| 使用電機 | 57步進電機 |
| 定位精度 | 0.05mm |
| 材質 | 鋁型材 |
| 產地 | 四川 |
| 適用行業 | 機床 |
| 操作類型 | 全自動 |
| 品牌 | FUYU福譽 |

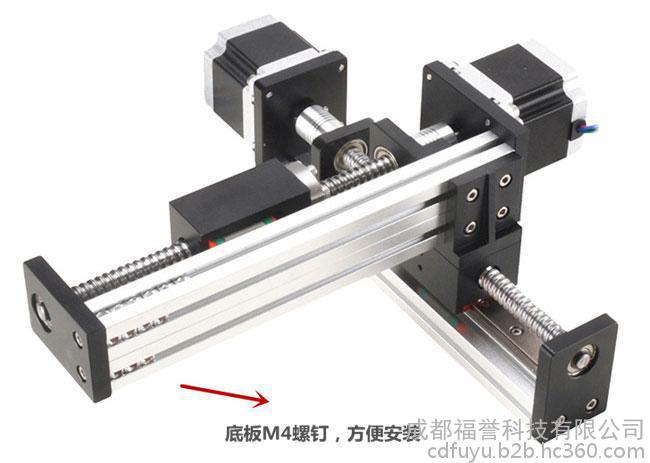

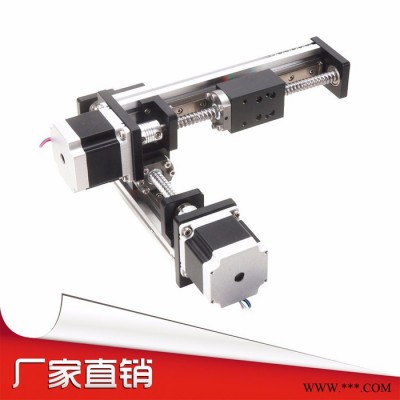

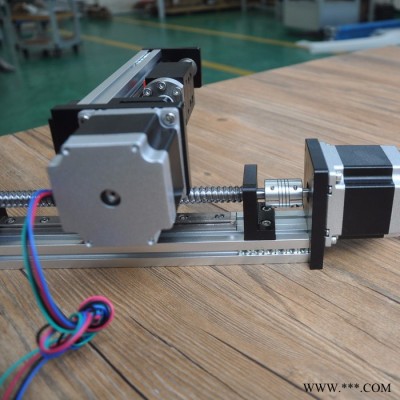

| 型號 | FSL40XY-X |
成都福譽科技有限公司專注于高端智能化制造裝備的研發、生產、銷售和服務。專為廣大國內外客戶提供：精密直線模組，滑臺，機器手、多軸工作臺等機械設備配件。承接非標品，按需為客戶開發產品。
我們擁有齊全的生產加工設備及經營豐富的員工，中間環節少成本低是我們的優勢。工廠擁有多年的加工制造經驗，誠信、實力和產品質量獲得了業界的廣泛認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。咨詢電話：18030890390 QQ：473133835
此產品需要定制，每個軸的長度可以按客戶需求定制，具體請咨詢客服！
（注意此價格是FSL40XY-X 100mmx100mm行程的價格?。?

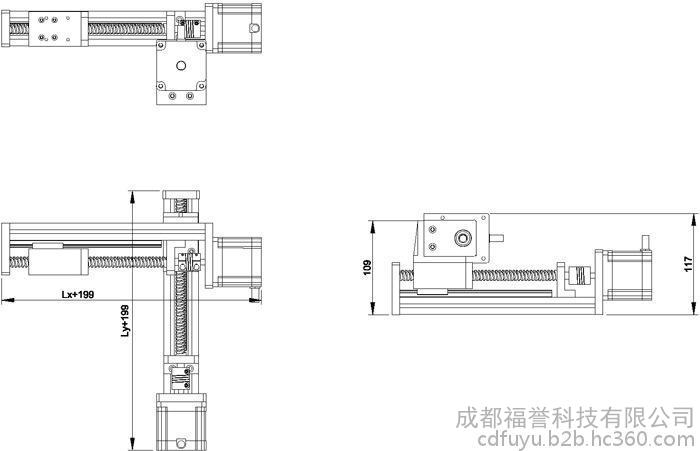

產品機械尺寸
| FSL40XY-X 直線運動滑臺機械尺寸 | |||
| 機械尺寸 | X軸有效行程 Lx | mm | 100 -500 |
| Y軸有效行程 Ly | mm | 100 -1000 | |
| 總高 | mm | 117 | |

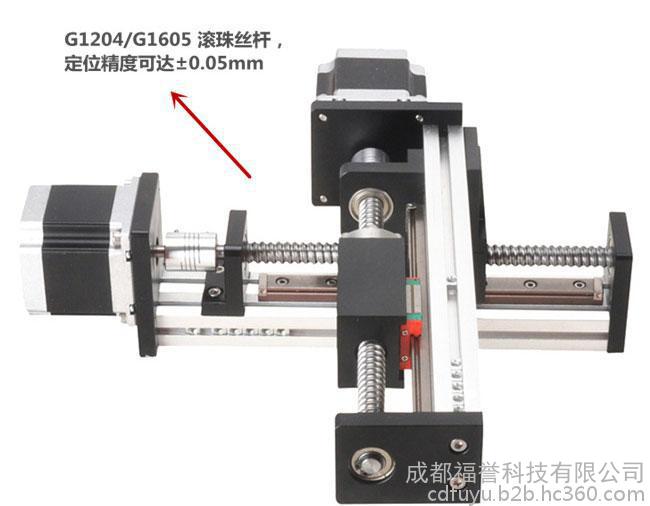

| 型號. | 絲桿直徑.(mm) | 導程 (mm) | 精度等級 |
| G1605 (100~500mm 有效行程) | 16 | 5 | C7 |
| G1610(600~1000mm 有效行程) | 16 | 10 | C7 |

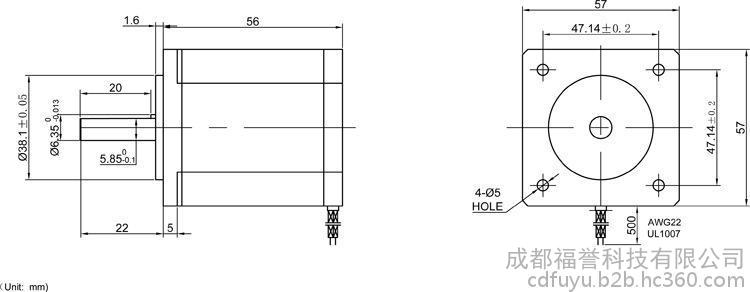

電機參數.
| 型號 | 步距角 | 法蘭尺寸 | 機身長 | 扭矩 | 電流 | 電阻 | 電感 | 轉動慣量 | 出線數 |
| (°) | (mm) | L (mm) | ( N.m) | (A) | ( Ω) | ( mH) | (g.cm2) | (No.) | |
| FM5756SSD04 | 1.8 | 57 | 56 | 0.93 | 2.0 | 1.32 | 3.19 | 188 | 4 |

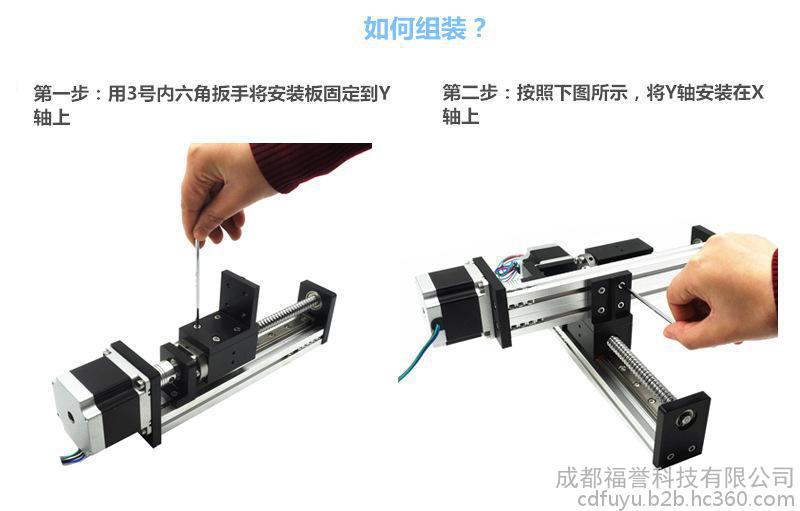

組裝步驟
