1、產品簡介

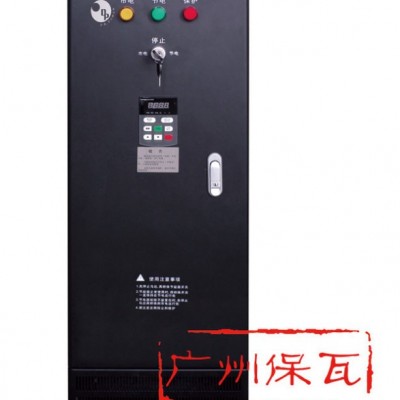

水泵變頻柜

隨著我國現代化建設的迅速發展，電力供應雖得到了很大程度改善，但能源的浪費仍是相當驚人的。據相關資料統計，我國風機、水泵，裝機容量約1億多千瓦，耗電量約占全國電力消耗總量的30-40%。由于風機、水泵工作機理的特性，工作電機運行在恒速狀態，而往往工作要求的風、水流量要求處于變工況運行，而且許多單位在進行系統設計時，容量設計偏大，系統匹配不合理，往往是“大馬拉小車”，致使風機、水泵運行效率只有 30-50%，這不僅運行成本高，而且浪費了寶貴的電能。因此，做好風機、水泵的節能工作，對國民經濟的發展具有重要意義。

保瓦博士風機/水泵節電控制柜結合風機、水泵的工作特點，根據生產工藝的要求調節風機、水泵電動機輸入頻率，改變電動機轉速，按生產、工藝需要合理調節氣體、液體流量、流速和壓力，取代落后的調節風機擋風板或水泵閥門開啟度方式，達到既優化生產工藝，又能節省20%-50%電能的雙重目的 。

產品特點

●優良的軟啟動與軟停機功能，降低電機啟動電流，減少沖擊電流對電網的沖擊，保護電機，防-止水泵的水錘效應；

●優化生產工藝，使氣、液體流量、流速、壓力更加合理；系統采用閉環控制，參數超調波動-范圍小，加速和減速可根據工藝要求自動調節；

●十分靈敏的故障檢測、診斷、數碼顯示功能，提高電機運行的可靠性；

●用戶可選擇帶或者不帶“工/變頻切換”，操作方便；

●具有遠程自動化控制RS-485接口，可用于遠程控制；

●具有短路、過負載、過熱等完善的保護功能；

●良好的節電效果，根據現場工藝要求不一致，節電率在20%-50%

應用范圍

該產品廣泛用于工業、供暖鍋爐、水泥廠爐窯、煤礦、冶金行業高爐、轉爐、化肥廠、制藥廠、污水處理廠、油田、石油化工廠、自來水供水公司等行業、企業和場合的離心式風機、軸流風機、蘿茨風機、空氣壓縮機、離心泵、潛水泵、循環泵、潛水泵、輸油泵、高壓注水泵等設備的變頻調速及流量、流速和壓力調節控制。

2、變頻器的安裝環境

2.1安裝環境要求

(1) 安裝在通風良好的室內場所，環境溫度要求在-10oC~40oC的范圍內，如溫度超過40oC時，需外部強制散熱或者降額使用。

(2) 避免安裝在陽光直射、多塵埃、有飄浮性的纖維及金屬粉末的場所。

(3) 嚴禁安裝在有腐蝕性。

(4) 濕度要求低于95%RH，無水珠凝結。

(5) 不可在機械沖擊、振動場合下使用。

(6) 盡量遠離電磁干擾源和對電磁干擾敏感的其它電子儀器設備。

2.2  安裝方向與空間

(1) 一般情況下應立式安裝。

(2) 安裝間隔及距離小要求，如圖2-1所示。

(3) 多臺變頻器采用上下安裝時，中間應用導流隔板，如圖2-2所示。

圖2-1                                    圖2-2

3、變頻器面板的拆卸和安裝

拆卸:用十字螺絲刀把四個螺釘卸下來，即可卸下殼體。

安裝:將安裝螺孔對齊后，上好螺釘即可。

4、變頻器配線的注意事項

注意：

(1) 接線前，確保已完全切斷電源10分鐘以上，否則有觸電危險。

(2) 嚴禁將電源線與變頻器的輸出端U、V、W連接。

(3) 變頻器本身機內存在漏電流，為保證安全，變頻器和電機必須安全接地，接地線一般線徑為3.5mm2以上銅線，接地電阻小于10Ω。

(4) 變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗。

(5) 變頻器與電機之間不可加裝電磁接觸器和吸收電容或其它阻容吸收裝置,如圖3-3。

(6) 為提供輸入側過電流保護和停電維護的方便，變頻器應通過中間斷電器與電源相連。

(7) 繼電器輸入及輸出回路的接線(X1~X6、FWD、REV、OC、、DO)，應選用0.75mm2以上的絞合線或屏蔽線，屏蔽層一端懸空另一端與變頻器的接地端子PE相連，接線長度小于50m。

危險：

(1) 確保已完全切斷變頻器供電電源，操作鍵盤的所有LED指示燈熄滅，并等待10分鐘以上，然后才可以進行配線操作。

(2) 確認變頻器主回路端子P+、P-之間的直流電壓值在降至DC36V以下后，才能開始內部配線工作。

(3) 只能由經過培訓并被授權的合格專業人員進行配線操作。

(4) 通電前注意檢查變頻器的電壓等級是否與供電壓的一致，否則可能造成人員傷亡和設備損壞。

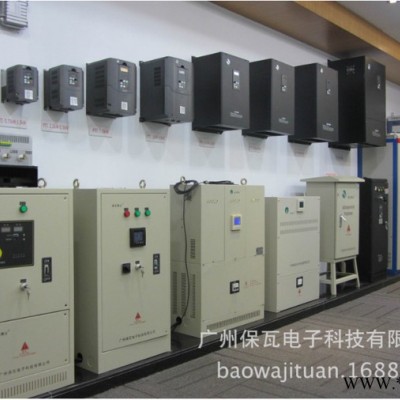

產品圖片

應用范圍

通風系統：鍋爐鼓、引風機，窯爐引風機，通風風機，中央空調送風風機，冷卻塔風機，除塵風機，羅茨風機等各類風機系統。

供水系統：恒壓供水水泵，中央空調冷凍、冷卻泵，自來水廠給水泵、加壓泵，鍋爐供水泵，車間機床冷卻循環水供水泵，酒店熱水泵，污水處理站各類泵，離心泵，泥漿泵，音樂噴泉，草地噴水等各類水泵系統。

塑膠橡膠：塑膠廠的注塑機，吹塑機，吹瓶機，吹膜機，成型機，廢料破碎機；橡膠廠的成型機，擠壓機，萬馬力機，攪拌機，密煉機等。

陶瓷行業：球磨機，窯爐引風機，干燥塔風機，原料攪拌機，柱塞泵，空氣壓縮機。

印染紡織：編織機，粘膠紡絲機，印花機，紡紗機，卷線機，筒子機，織布機，整經機，圓盤針織機，高溫染色機，絲光機，鍋爐引風機，空壓機等。

造紙化工：傳送帶，造漿機，打漿機，紙漿攪拌機，鼓風機，脫水離心機，真空泵，循環泵、污水處理泵；過濾機，甲胺泵，氣體壓縮機等。

挖掘采礦：油田抽油機，油田注水泵，油田輸油泵；礦山傳送帶，破碎機，浮選機，礦料攪拌機，煤井通風機，洗煤機，水泥廠風機、傳送帶等。

鋼鐵五金：鋼鐵廠輥道機，高爐送料、送風機，轉爐除塵風機，軋鋼機，空氣壓縮機；五金類工廠的車床，沖床，銑床，磨床，刨床，拉絲機，自動生產線；通用機械加工類工廠的食品機械，印刷機械，包裝機械，成型機械，塑料機械等。

部分案例

服務質量

變頻器發生以下情況，公司將提供保修服務：

（1）保修范圍僅指變頻器本體；

（2）正常使用時，變頻器在18個月內發生故障或損壞，公司負責保修；18個月以上，將收取合理的維修費用；

（3）在18個月內，如發生以下情況，也應收取一定的維修費用：

不按使用說明書的操作步驟操作，帶來的變頻器損壞；

由于水災、火災、電壓異常等造成的變頻器損壞；

連接線錯誤等造成的變頻器損壞；

將變頻器用于非正常功能時造成的損害；

（4）有關服務費用按照實際費用計算。如有合同，以合同優先的原則處理。

維護常識

保養和維護

變頻器使用環境的變化，如溫度、濕度、煙霧等的影響，以及變頻器內部元器件的老化等因素，可能會導致變頻器發生各種故障。因此，在存貯、使用過程中必須對變頻器進行日常檢查，并進行定期保養維護。

日常維護

在變頻器正常開啟時，請確認如下事項：

（1）電機是否有異常聲音及振動。

（2）變頻器及電機是否發熱異常。

（3）環境溫度是否過高。

（4）負載電流表是否與往常值一樣。

（5）變頻器的冷卻風扇是否正常運轉。

定期保養及維護

1、定期維護

變頻器定期保養檢查時，一定要切斷電源，待監視器無顯示及主電路電源指示燈熄滅后，才能進行檢查。檢查內容如表1所示。

2、定期保養

為了使變頻器長期正常工作，必須針對變頻器內部電子元器件的使用壽命，定期進行保養和維護。變頻器電子元器件的使用壽命又因其使用環境和使用條件的不同而不同。如表2所示變頻器的保養期限僅供用戶使用時參考。

以上變頻器部件更換時間的使用條件為：

（1）環境溫度：年平均30℃。

（2）負載系數：80%以下。

（3）運行時間：每天12小時以下。
