| 加工定制 | 是 |
| 材質 | 鑄鐵 |
| 連接形式 | 法蘭 |
| 適用介質 | 粉塵 |
| 壓力環境 | 常壓 |
| 標準 | 國標 |
| 外形 | 中型 |
| 流動方向 | 單向 |
| 驅動方式 | 電磁 |
| 零部件及配件 | 配件 |
| 形態 | 旋轉式 |
| 工作溫度 | 常溫 |
| 類型(通道位置) | 二通式 |
| 品牌 | 中海 |
| 型號 | YJD-16 |

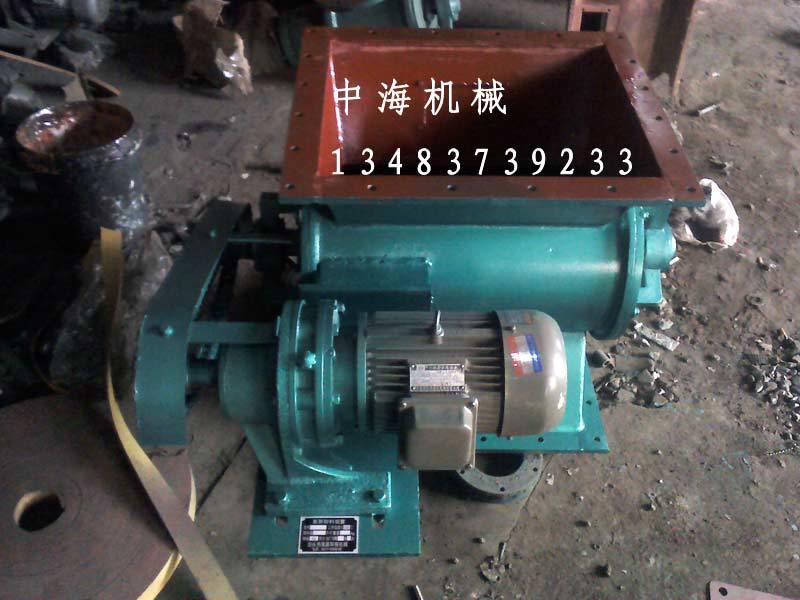

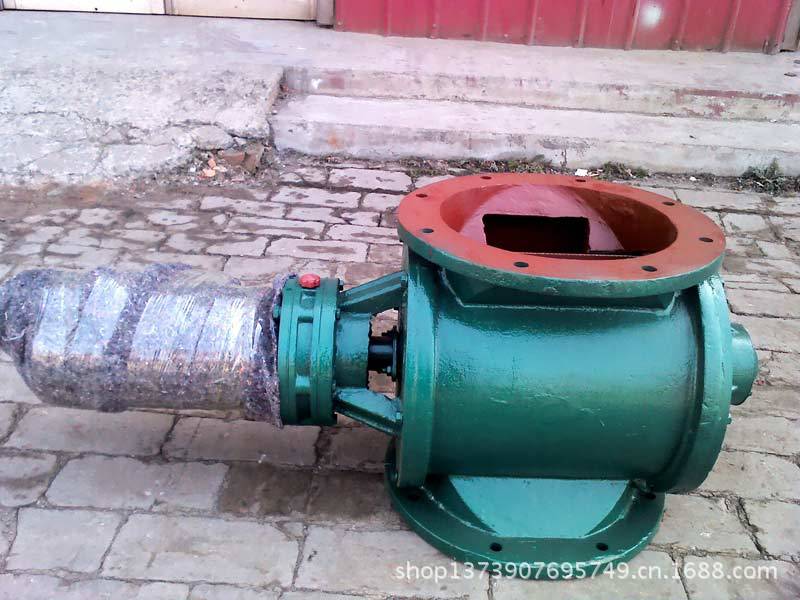

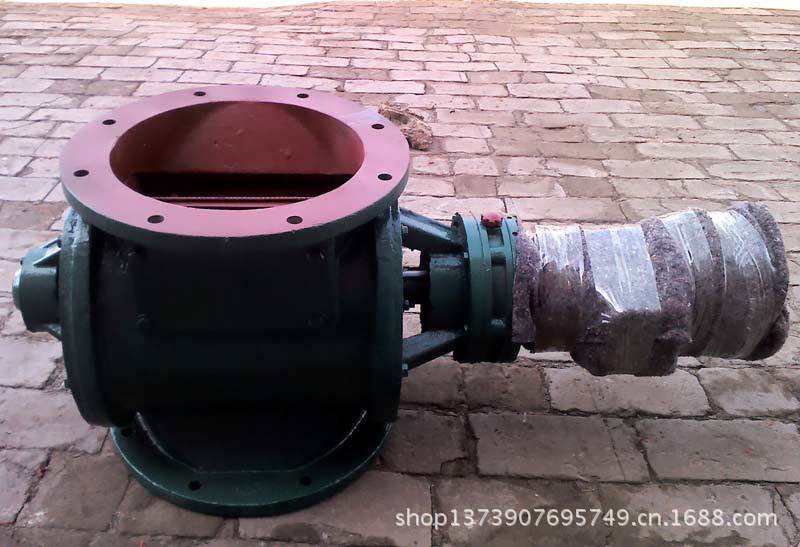

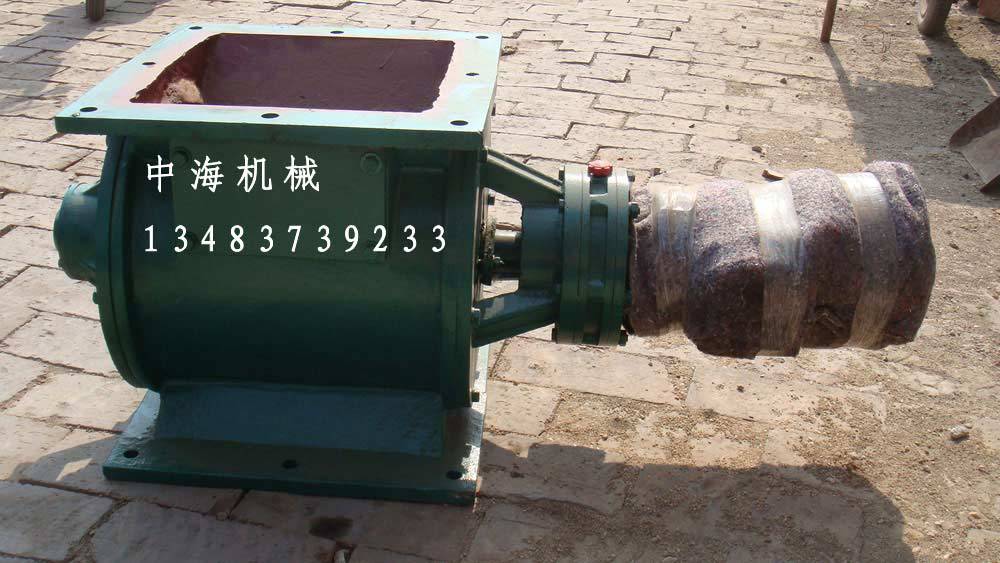

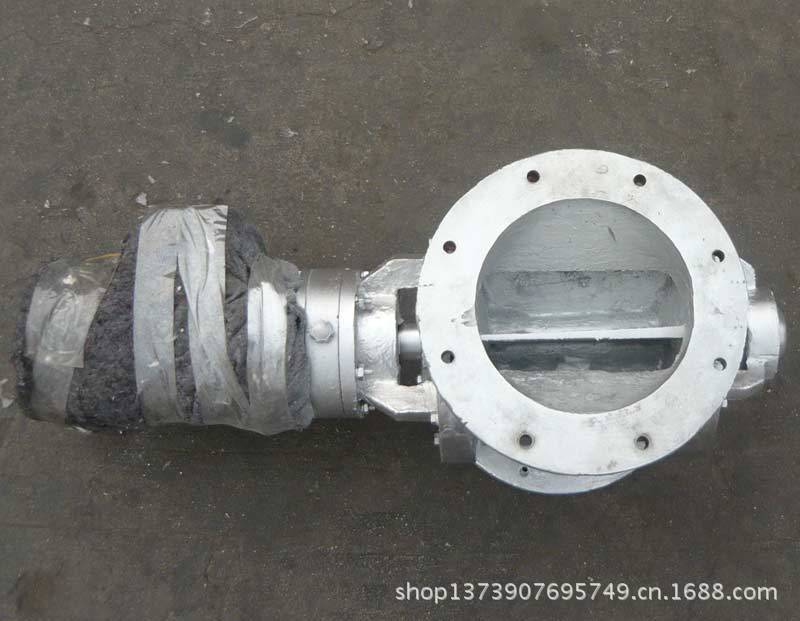

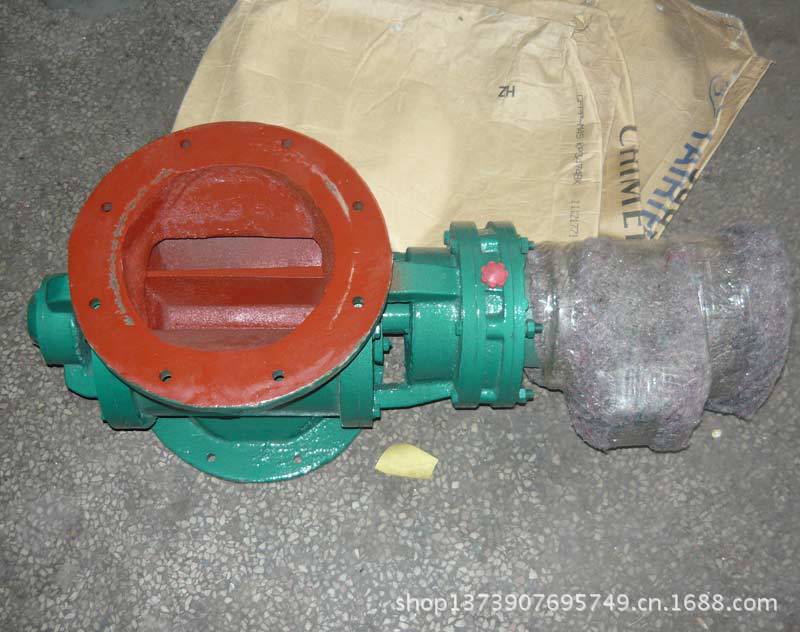

星型卸料器是除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆料狀物料。為環保、冶金、化工、糧食、食品等工業部門廣泛應用。
星型卸料器的特點：
1、結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。
4、本廠也可按用戶要求設計制造。（支架聯軸器皮帶鏈條傳動）
5、星型卸料器采用00號減速機專用潤滑脂，請定期檢查，加油。
| A型外形安裝尺寸表 (mm) | B型外形安裝尺寸表 (mm) |
| 型號 | A | B | C | E | F | M | H | h | n-φ | | YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 | | YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 | | YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 | | YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 | | YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 | | YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 | | YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 | | YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 | | YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 | | YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 | | YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 | | YJD30型 | 600 | 520 | 440 | 1190 | 755 | 300 | 600 | 24 | 12-17 |
| | 型號 | φA | φB | φC | E | F | M | H | h | n-φ | | YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 | | YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 | | YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 | | YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 | | YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 | | YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 | | YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 | | YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 | | YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 | | YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 | | YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 |
|
| |
型號 數據 名稱 | YJD 2 | YJD 4 | YJD 6 | YJD 8 | YJD 10 | YJD 12 | YJD 14 | YJD 16 | YJD 18 | YJD 20 | YJD 26 | YJD 30 | | 卸料量 L/r | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 26 | 30 | | r/min | Z型 | 33 也可按用戶要求訂作 | | 工作溫度℃ | T≤80℃ | | 物料 | 粉狀，顆粒狀 | 電
機 | 型號 | Y801-4 | Y802-4 | Y90S-4 | Y90L-4 | Y100
L1-4 | Y100
L1-4 | | KW | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | | r/min | 1390 | 1400 | 1430 | | 重量 | 53 | 71 | 86 | 101 | 121 | 141 | 161 | 181 | 191 | 221 | 251 | 301 |
|

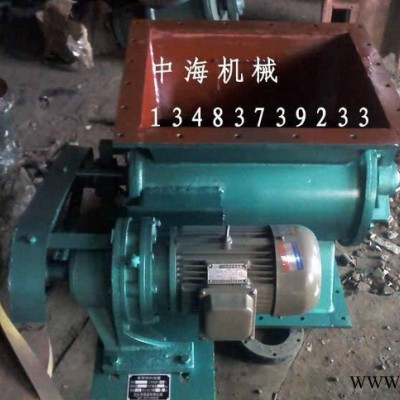

鏈條卸料器

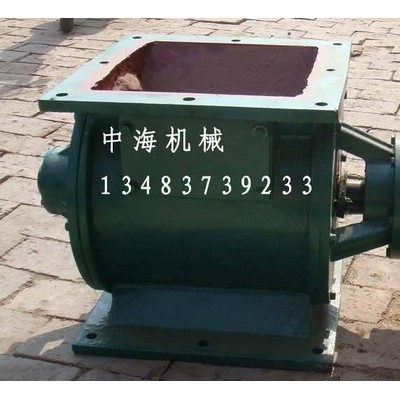

16A型卸料器
