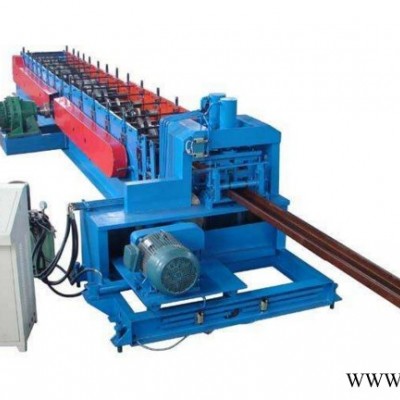

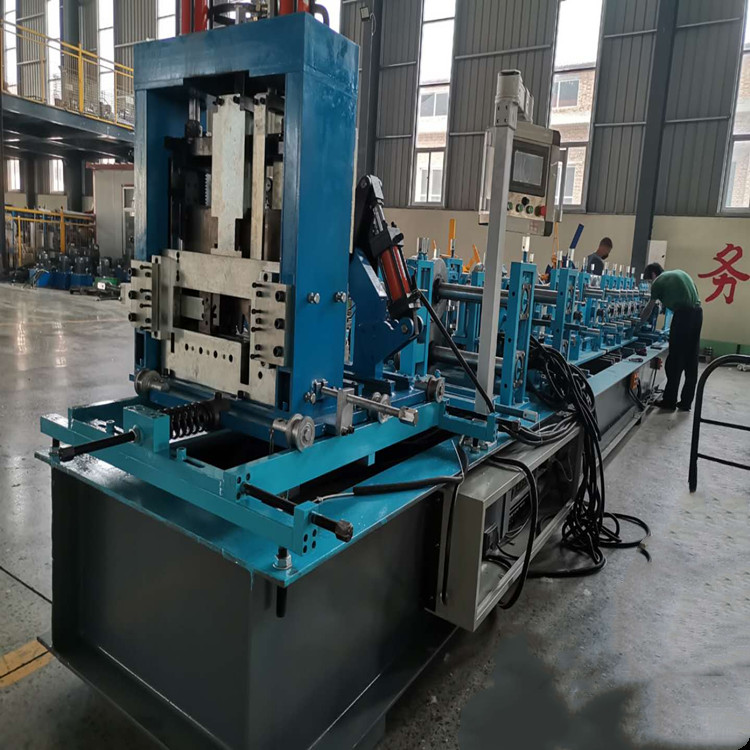

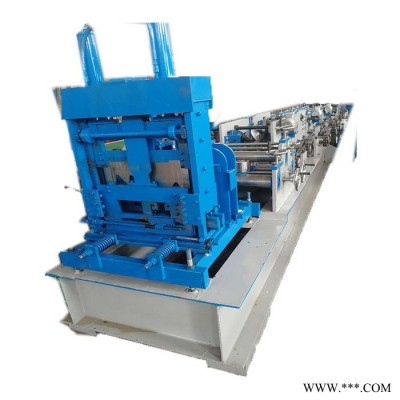

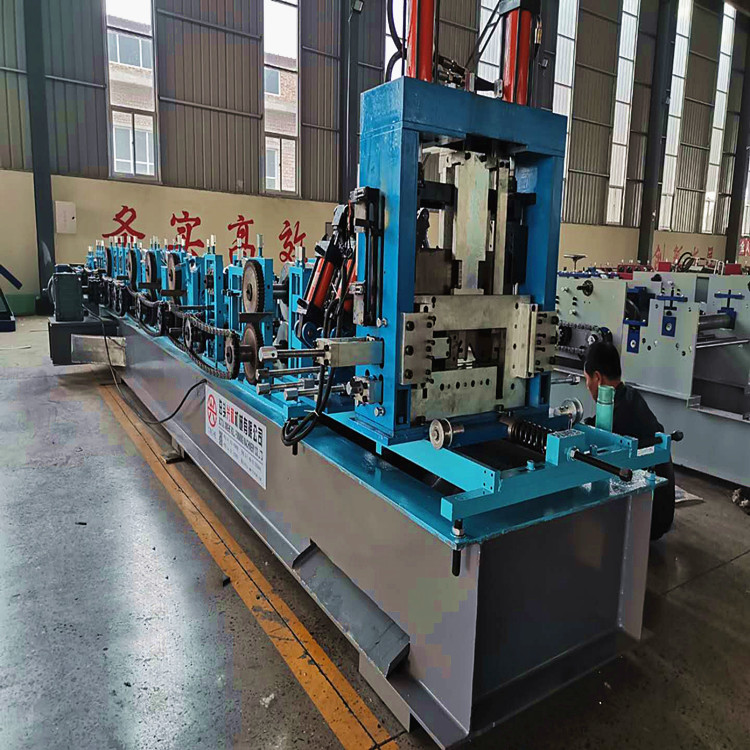

全自動CZ一體機80/100-300彩鋼CZ檁條成型機

型號：80/100-300電動換型

一、成型主機

   1.進料：導向軸+導向輪

   2.整平：上三下四+兩道引送，全實心軸調質熱處理并拋光電鍍

   3.主成型：18組成型（其中一道為腰高成型87-95度任意調輥組）

             配有13組CZ互換模塊，旋轉180度即可完成切換，通過電動按鈕調換

             規格大小。

   4.壓筋：一字直筋

   5.校直：十輥CZ專用兩軸向校直+四輥兩軸向校直，共兩個校直單元

   6.引送：配傳動，上下軸齒輪驅動

   7.沖孔：成型后沖單孔+沖雙孔，配圓孔Φ14mm和Φ16mm和橢圓孔26×16mm 和

           26×14mm。

   8.剪切：成型后剪切系統，剪切無需換刀。

二、控制系統

   1.主控柜：1臺

   2.換型方式：（電動）換型、（三個換型電機：0.75*3kw）

   3.換型配電箱：1個（安裝在機架中部）

   4.外接控制器：1個（可方便在生產過程、調試過程中點動控制前進、后退）

   5.主配件產地：PLC、觸摸屏、繼電器、

     接近開關、長度編碼器
