一、特點及應用
1、淄博天寧機械有限公司生產的PZI、PZII型配水閘閥是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PZ—I型）和電動（PZ-II型）。
2、型號意義：如PZ—400—II
PZ——配水閘閥
400—公稱直徑
II—II型（電動）

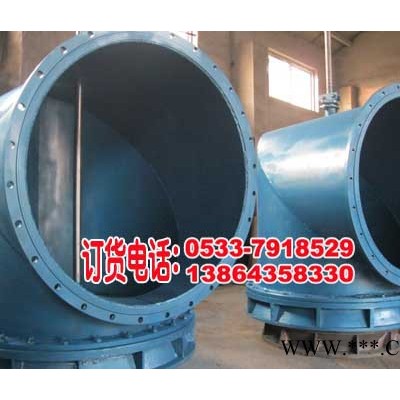

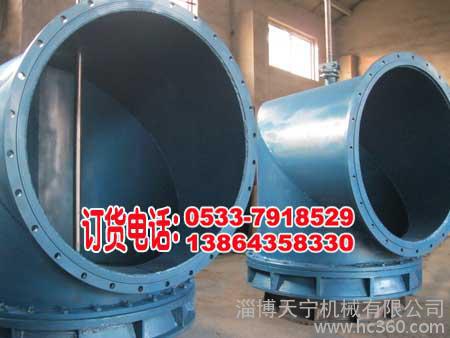

二、結構說明
1、配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。
2、PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。 PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。
3、閘閥由閥體和閥辨構成。 閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以保證閥的密封性能。
4、短管用于埋入配水井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。
三、淄博天寧機械有限公司生產的PZI、PZII型配水閘閥主要參考數據
名稱 | 型號 | 規格DN（mm） | 主要技術性能 | 閥體材料 | 操作行程 | 重量（Kg） | |||
公稱壓力PN巴（kgf/cm2) | 適用 | 帶法蘭短管 | 不帶法蘭短管 | ||||||
介質 | 溫度 | ||||||||
配水閘閥 | PZ400-1 | 400 | 1 | 水 | ≤50℃ | A3 焊接 | 168 | 332 | 272 |
、、 | PZ500-1 | 500 | ″ | ″ | ″ | ″ | 193 | 404 | 327 |
、、 | PZ600-1 | 600 | ″ | ″ | ″ | ″ | 218 | 592 | 481 |
、、 | PZ800-1 | 800 | ″ | ″ | ″ | ″ | 250 | 828 | 674 |
、、 | PZ1000-1 | 1000 | ″ | ″ | ″ | ″ | 268 | 1301 | 1071 |
四、外形及安裝尺寸表

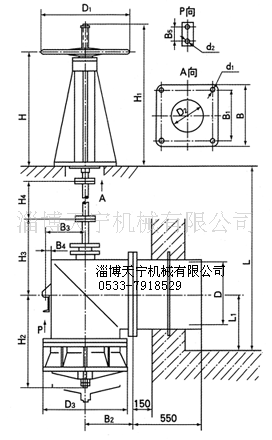

（1）不同L值時的連接桿長度H4
| 型 號 | L | |||
| 5000 | 4500 | 4000 | 3500 | |
| PZ-400 | 3780 | 3280 | 2780 | 2580 |
| PZ-500 | ||||
| PZ-600 | 3510 | 3010 | 2510 | 2010 |
| PZ-800 | ||||
| PZ-1000 | 3120 | 2820 | 2120 | 1620 |
| PZ-1200 | 3040 | 2540 | 2040 | 1540 |
（2）安裝尺寸表
| 型號 | 操縱臺 | 閘門 | 操作行程 | 質量 | ||||||||||||||||
| 帶短管 | 不帶短管 | |||||||||||||||||||
| B | B1 | D2 | d1 | D1 | H | H1 | B2 | B3 | B4 | B5 | d2 | D3 | H2 | H3 | D | L1 | ||||
| PZ-400 | 350 | 300 | 180 | 19 | 500 | 750 | 965 | 330 | 235 | 27 | 60 | 15 | 540 | 580 | 635 | 400 | 250 | 168 | 335 | 275 |
| PZ-500 | 380 | 285 | 640 | 630 | 500 | 300 | 193 | 410 | 330 | |||||||||||
| PZ-600 | 600 | 1403 | 450 | 345 | 35 | 80 | 19 | 740 | 720 | 815 | 600 | 350 | 218 | 600 | 480 | |||||
| PZ-800 | 550 | 445 | 940 | 885 | 800 | 450 | 250 | 830 | 675 | |||||||||||
| PZ-1000 | 500 | 400 | 250 | 22 | 700 | 900 | 1246 | 670 | 548 | 36 | 100 | 23 | 1175 | 966 | 1076 | 1000 | 550 | 268 | 1300 | 1072 |
| PZ-1200 | 1296 | 780 | 652 | 40 | 120 | 1375 | 1080 | 1106 | 1200 | 650 | 396 | 1446 | 1221 | |||||||
