■特點及應用
淄博天寧機械有限公司生產的SQB系列灑水車泵，是在原老產品基礎上進行改造并重新設計的。它是為滿足現代化建設的需要，盡快適應以節能為中心更新?lián)Q代而發展的新產品，現在SQB65-40/45、SQB80-60/90兩種型號，結構形式和主要安裝尺寸、性能參數范圍保持與老產品相同，便于老裝置更新改造。淄博天寧機械有限公司生產的SQB系列灑水車泵泵具有結構合理、自吸性能強、運行平穩可靠、效率高、安裝維修方便等優點。該泵也可用于輸送汽、柴、煤油等石油產品及消防車用泵。當輸送石油產品時，訂貨時必須說明。

  泵型號表示意義
  SQB 80 — 60 / 90
  SQB——灑水車泵
  80——泵進口直徑
  60——泵流量(m3/h)
  90——泵揚程
■結構說明
  1、SQB80-60/90，SQB65-40/45型泵為帶有增速箱的自吸式離心泵，主要有增速箱、泵體、泵軸、軸、葉輪、機械密封等部件組成。見結構圖三，圖四。
  2、泵工作動力直接由汽車發動機取力器提供，作地面使用也可用電機或其它柴油機驅動。
  3、泵的軸封采用機械密封，運行可靠。
  4、當水源含有泥沙、雜物時，吸入管進口應設置網罩，其網孔總面積應不小于300cm2，網孔應小于6mm。
■工作原理
 泵采用外混式自吸結構，泵內須存有適量的液體，泵啟動后葉輪旋轉其進口處產生負壓。吸入管路中氣體與泵內液體混合通過壓出室進入氣液分離室。由于氣體和液體比重不同氣體從液體中分離出來，經出口管路排出，液體在分離室中下沒，經回流孔回到葉輪外緣，再次進行氣液混合和分離，如此循環直至泵體及吸入管內氣體排盡而充滿液體而完成自吸過程，泵投入正常輸液工作。
為確保泵有良好的自吸能力和其它性能，必須具備以下條件：
  1.泵在工作前，泵內的儲液液面必須高于泵軸，因此泵的進口應接向上彎的彎管，再接水平管和快速接頭，接頭中心線應高于泵軸中心線260mm。
  2.進口管路，閥門及管件必須保證不漏氣，盡量減少彎頭。
  3.吸入管的吸入口必須浸沒于液體中，以免空氣進入泵內影響抽液。

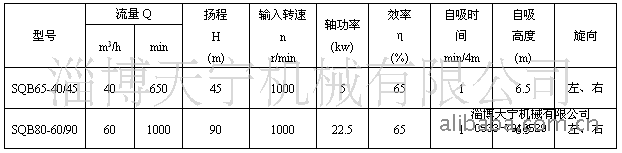

■性能參數

■外形及安裝尺寸

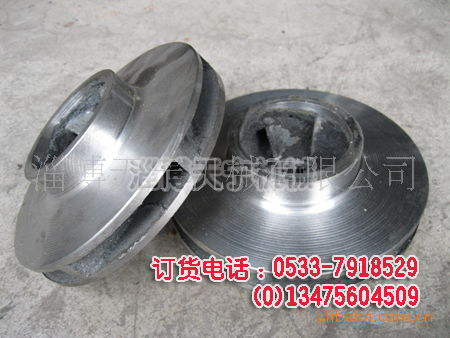

本公司經營灑水車泵配件、葉輪、灑水泵葉輪、自吸泵葉輪，質量保證，歡迎咨詢洽談。更多技術參數，請您瀏覽我公司網站//www.boshanbeng.com，或撥打電話13475604509聯系咨詢。
