| 產地 | 江蘇 |
|---|---|
| 額定電流 | 5 |
| 額定電壓 | 24V |
| 額定轉矩 | 10 |
| 額定轉速 | 1000 |
| 極數 | 2極 |
| 類型 | 交直流兩用電動機 |
| 品牌 | 博宏電機 |
| 型號 | BHD2504 |
| 加工定制 | 是 |
| 質量認證 | CE |

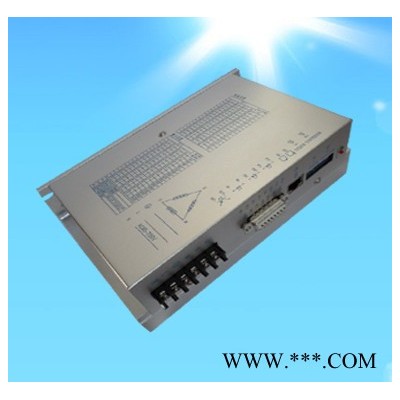

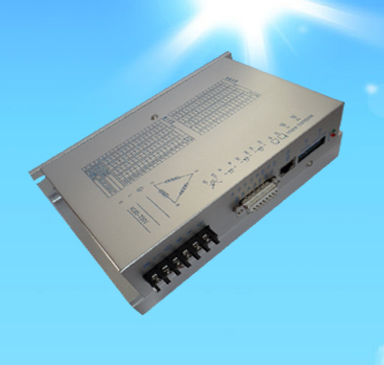

BH-2H860
BH-2H860是基于DSP控制的兩相混合式步進電機控制器，是新一代數字控制步進電機驅動器，該款驅動器采用高端的DSP控制芯片及先進的生產工藝**于國內同行業產品。該驅動器的特點是等角度恒力矩細分型驅動器，內部采用獨特的控制電路，用此電路可以使電機運行更平穩，震動及噪音極小，控制精度高，電機的高速性能可提高30％以上，而驅動器的發熱可減少50％，定位精度**高可達40000步/轉。驅動電壓為AC24V-80V，適配電流為6.2A以下的外徑為57、86mm4線、6線、8線兩相混合式步進電機。
特點
◆具有過熱、過流、過壓、錯相保護功能；
◆低速防抖，低發熱量，超低噪音；
◆輸出電流設定，單/雙脈沖設定；
◆自測試運行，自動半流功能；
◆相位記憶功能；
**反應頻率200Kpps；
◆16檔等角度恒力矩細分**高分辯率40000步/轉；
◆交直流電壓可通用（AC24V-80V，DC24V-110V)；
電流設定（Current setting）
驅動器工作電流由SW1-SW3端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）
| 運行電流（A） | 2.0 | 2.5 | 3.2 | 3.8 | 4.2 | 4.8 | 5.3 | 6.0 |
| SW1 | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| SW2 | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| SW3 | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
其中SW4為半流/全流模式設定開關：OFF=Half Current(半流) ON=Full(全流)
細分設定
