| 產品用途 | 材料測試 |
|---|---|
| 類型 | 材料測試儀 |
| 品牌 | 固體絕緣材料耐電弧試驗儀 |
| 型號 | HCDH-Ⅲ型 |
| 加工定制 | 是 |

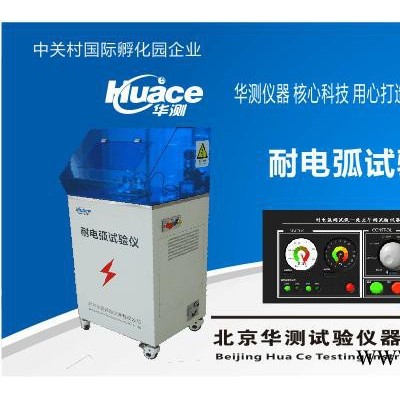

固體絕緣材料耐電弧試驗儀
一、耐電弧試驗儀型號： HCDH-Ⅲ型 二、耐電弧試驗儀的適用范圍及功能：
本試驗儀器符合GB/T 1411-2002 《干固體絕緣材料 耐高電壓、小電流電弧放電的試驗》符合IPC650、IEC61621、ASTMD495及JEC149、UL746A試驗方法。適應于電機、電器及家電等行業的電工用塑料、樹脂膠、絕緣漆、以及層壓板、覆銅箔板等絕緣材料等介質的耐電弧性能測試；耐電弧試驗機采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。本試驗儀器采用上位機控制，操控軟件采用LabVIEW編寫，更加人性、智能化。
（軟件操作界面）
三、相關技術參數：1 電弧通斷時間誤差：小于 ≤4ms
2 調壓器容量：1kVA
3 額定試驗電壓：12.5kV
4 試驗電壓精度：≤ 1％
5電流測量精度：≤ 1%
6 電極對試樣壓力：（0.5±0.05）N
7 電極材料：鎢棒
8 電極距離：（6.35±0.1）mm（IEC）
9 使用環境溫度：（23±2）℃
10 使用環境濕度：（50±5）%
11 電源：220V±5% 50Hz 10A
12 試驗程序如下：
四、試驗程序如下：程序段 | 電弧電流 mA | 電弧通斷時間s | 各程序段持續時間s | 試驗總時間s | |
IEC 61621 | ASTM D495 | ||||
1 | 10 | 1/8s通 7/8s斷 | 1/4s通 7/4s斷 | 60 | 60 |
2 | 10 | 1/4s通 3/4s斷 | 1/4s通 3/4s斷 | 60 | 120 |
3 | 10 | 1/4s通 1/4s斷 | 1/4s通 1/4s斷 | 60 | 180 |
4 | 10 | 連續通 | 60 | 240 | |
5 | 20 | 連續通 | 60 | 300 | |
6 | 30 | 連續通 | 60 | 360 | |
7 | 40 | 連續通 | 60 | 420 | |
五、安全防護措施：
（1）超壓保護
（2）過流保護
（3）短路保護
（4）安全門開啟保護
（5）軟件誤操作保護
六、標準配置：
1 耐電弧測試儀主機 1臺
2 電極系統 1套
3 電源電纜 1根
4 6.35mm標準電極間距量塊 1個
5 角度標準塊 1個
6 產品校準證書 1份
7 試樣臺 1個
8 使用說明書 1本
9 GB/T 1411 標準 1份
10 IEC 61621 標準 1份
11 接地放電棒 1根
12 裝箱單 1份
13 聯想品牌電腦 1臺
14 惠普噴墨打印機 1臺
