| 材質 | 不銹鋼 |
|---|---|
| 測量精度 | 1.5% |
| 產地 | 北京 |
| 電壓 | 12.5KV最大電壓20KV |
| 功率 | 2KVA |
| 外形尺寸 | 600x500x650 |
| 用途 | 用于在材料表面進行耐電弧性能的評定，也可用于也可應用于產品檢測以及 新材料電學性能研究等用途。 |
| 品牌 | 華測 |
| 型號 | HCDH-4 |
| 加工定制 | 是 |

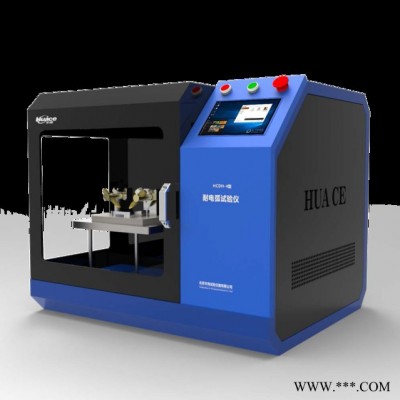

產品名稱：耐電弧試驗儀
產品型號：HCDH-4
品牌：華測
依據標準：GB/T1411-2002干固體絕緣材料 耐高電壓、小電流電弧放電的試驗
操作方式：觸摸屏控制
一、詳細說明：
北京華測生產的耐電弧HCDH-4測試系統專門為電氣絕緣材料測試而開發的高精密設備，適用于在材料表面進行耐電弧性能的評定，也可用于也可應用于產品檢測以及 新材料電學性能研究等用途。
絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示，單位是秒。

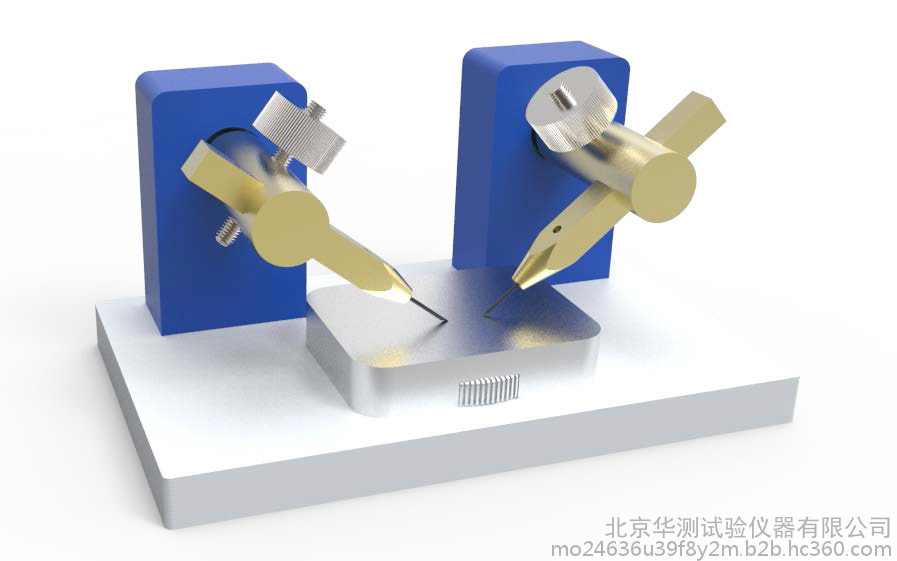

在板狀試樣上加上兩個分開一定距離的鎢電極，視需要以工頻高壓小電流在兩極間產生電弧。起初是間歇，時間逐漸縮短，最后為連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件最終造成破壞。耐電弧性對用于高壓開關或低壓大電流 開關的絕緣材料有重要意義，因?yàn)樵陂_關啟閉時 常會受到電弧作用，只有耐電弧性好的材料才能被選用。
應用領域：
PCB、光伏膜材料、四氟、ABS、尼龍、薄膜材料、絕緣漆、云母材料、陶瓷、玻璃纖維等
二、HCDH-4耐電弧試驗儀技術參數
| 設備名稱/型號 | 耐電弧試驗儀 HCDH-4 |
| 試驗電壓 | 12.5KV |
| 電壓精度 | ≤1.5% |
| 電流精度 | ≤1.5% |
| 升壓方式 | SPWM程控式升壓 |
| 電弧通斷誤差 | ＜0.1ms |
| 試驗方式 | 間歇電弧、連續電弧 |
| 供電電壓 | 220V 50HZ |
| 設備功率 | 2KVA |
| 手自動切換 | 是 |
| 電極對試樣壓力 | 0.5N±0.5N（可調節） |
| 電極材料 | 鎢棒 |
| 電極間距離 | 6.35mm±0.1mm（可調節） |
| 電極直徑 | 2.4mm±0.05mm |
三、HCDH-4耐電弧試驗儀

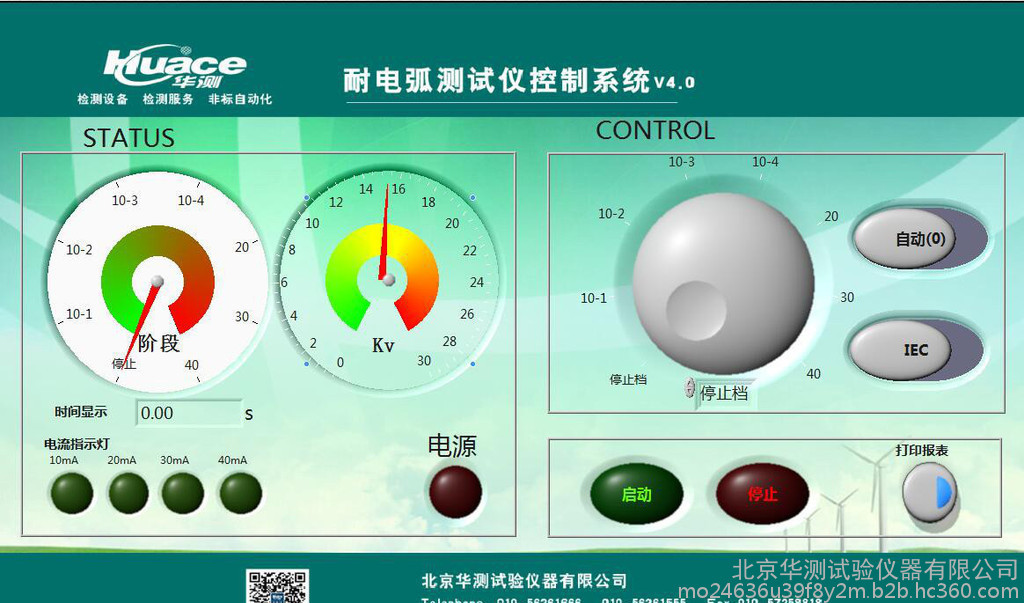

3.1 軟件介紹
3.2 友善的使用介面
█ 多語介面：支持中文/英文 兩種語言界面；
█ 即時監控：系統測試狀態即時瀏覽，無須等待；
█ 圖例管理：通過軟件中的狀態圖示，一目了然，易看易懂易了解，立即對狀態說明，了解測試狀態；
█ 使用權限：可設定使用者的權限，方便管理；
█ 故障狀態：軟件具有設備的故障報警功能。
3.3 工步編輯：█ 可編輯樣品名稱、牌號、試驗條件、試驗單位等；
█ 具有試驗電壓設置功能；
█ 可選擇試驗標準；
█ 可選擇是否自定義或自動試驗；
█ 截止條件: 時間/電壓/電流。
█ 語音提示：可選擇是否語言提示功能。
3.4 統計報告：█ 可自定報表格式
█ 可生出 PDF、CSV、XLS 文件格式
█ 分析功能: 可對測試的數據進行統計。最大/最小值、平均值等。 系統整和
四、HCDH-4耐電弧試驗儀程序如下
五、標準配置：
耐電弧測試儀主機電極系統電源電纜6.35mm標準電極間距量塊 角度標準塊 產品校準證書 試樣臺 使用說明書 GB/T 1411標準 IEC 61621標準 接地線 裝箱單具體技術溝通可通過電話與我單位技術工程師取得聯系
