| 品牌 | 北京華測 |
|---|---|
| 型號 | HCDH-Ⅲ型 |
| 加工定制 | 是 |

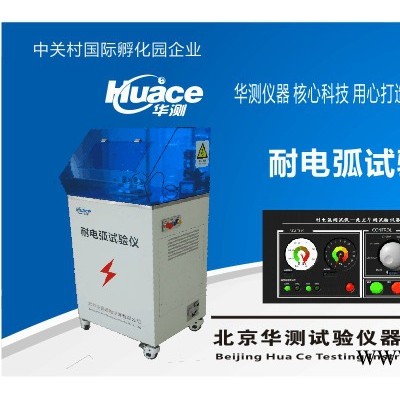

一、耐電弧試驗儀型號： HCDH-Ⅲ型
二、耐電弧試驗儀的適用范圍及功能：
本試驗儀器符合GB/T 1411-2002 《干固體絕緣材料 耐高電壓、小電流電弧放電的試驗 》符合IPC650、IEC61621、ASTMD495及JEC149、UL746A試驗方法。適應于電機、電器及家電等行業的電工用塑料、樹脂膠、絕緣漆、以及層壓板、覆銅箔板等絕緣材料等介質的耐電弧性能測試；耐電弧試驗機采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。本試驗儀器采用上位機控制，操控軟件采用LabVIEW編寫，更加人性、智能化。
（軟件操作界面）
三、相關技術參數：
1 電弧通斷時間誤差：小于 ≤4ms
2 調壓器容量：1kVA
3 額定試驗電壓：12.5kV
4 試驗電壓精度：≤ 1％
5電流測量精度：≤ 1%
6 電極對試樣壓力：（0.5±0.05）N
7 電極材料：鎢棒
8 電極距離：（6.35±0.1）mm（IEC）
9 使用環境溫度：（23±2）℃
10 使用環境濕度：（50±5）%
11 電源：220V±5% 50Hz 10A
12 試驗程序如下：
四、試驗程序如下：
程序段 電弧電流
mA 電弧通斷時間s 各程序段持續時間s 試驗總時間s
IEC 61621 ASTM D495
1 10 1/8s通 7/8s斷 1/4s通 7/4s斷 60 60
2 10 1/4s通 3/4s斷 1/4s通 3/4s斷 60 120
3 10 1/4s通 1/4s斷 1/4s通 1/4s斷 60 180
4 10 連續通 60 240
5 20 連續通 60 300
6 30 連續通 60 360
7 40 連續通 60 420
五、安全防護措施：
（1）超壓保護
（2）過流保護
（3）短路保護
（4）安全門開啟保護
（5）軟件誤操作保護
六、標準配置：
1 耐電弧測試儀主機 1臺
2 電極系統 1套
3 電源電纜 1根
4 6.35mm 標準電極間距量塊 1個
5 角度標準塊 1個
6 產品校準證書 1份
7 試樣臺 1個
8 使用說明書 1本
9 GB/T 1411 標準 1份
10 IEC 61621 標準 1份
11 接地放** 1根
12 裝箱單 1份
13 聯想品牌電腦 1臺
14 惠普噴墨打印機 1臺
銷售高壓小電流間歇耐電弧試驗儀系列產品
電氣絕緣材料測試相關產品：
HCDJC系列 電壓擊穿試驗儀
HCEST-121 體積表面電阻率測定儀
HCJDCS-A介質損耗測定儀/介電常數測定儀
HCJDCS-B介質損耗測試儀/介電常數測定儀
HCJDCS-C介質損耗測定儀/介電常數測試儀
HCDH-20KV 耐電弧小電流試驗儀
HCQBX-20KV 漆包線擊穿電壓試驗儀
HCNLD-B 耐漏電起痕試驗儀
