| 配件名稱 | 驅動器 |
|---|---|
| 是否跨境出口貨源 | 是 |
| 產地 | 北京 |
| 額定電壓 | 0-36v |
| 類型 | 有刷直流步進電機控制器 |
| 品牌 | 其他 |
| 型號 | 7TPSM5725 |
| 加工定制 | 是 |
調速模式和Indexer接口控制
7TPSM5725
微型一體化步進電機驅動器
類別:調速、脈沖型接口產品介紹

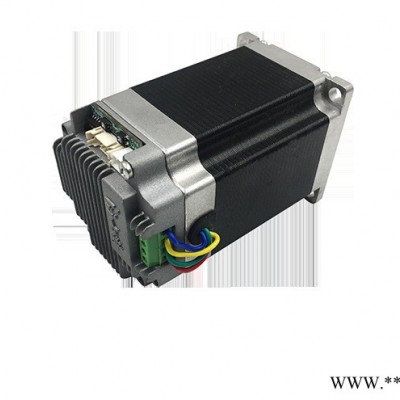

7TPSM5725是微型高性能的微型步進電機驅動器。同時支持外部電位器調速模式和Indexer模式。其特點在于體積小，電流輸出準確，保護功能完善。調試模式下支持曲線啟動和停止。能直接固定在任意廠家的57步進電機上，提供2-4.5A電流，能用在57、86規格步進電機上。高速電流補償功能，能補償步進電機高速轉動時反電動勢造成的影響。供電電源為DC11V-36V，電源接口及控制線接口都支持熱拔插。驅動器外殼為全鋁合金鑄件，堅固耐用，散熱性能好，外觀漂亮。
主要指標
工作電氣特性
工作電壓：DC11V-36V
輸出電機電流 ：可調峰值4.5A
驅動方式：斬波恒流PWM控制
細分：1、2、4、8、16、32、64、128
通信方式
Indexer 步進脈沖、方向、脫機
按鍵啟動：啟動/停止 正轉/反轉（默認）
正傳/停止 反轉/停止（定制）
微型細分 有板上撥碼開關設定
工作環境
冷卻方式 自然冷卻
工作環境 盡量避免粉塵、油污及腐蝕性氣體
工作溫度：-20°～-90°
工作濕度：<80%RH，無凝霜，無結晶
工作振動：3G max
產品特征
外形56.0mm×56.0mm×16.5mm
與電機一體機設計，亦可分立工作

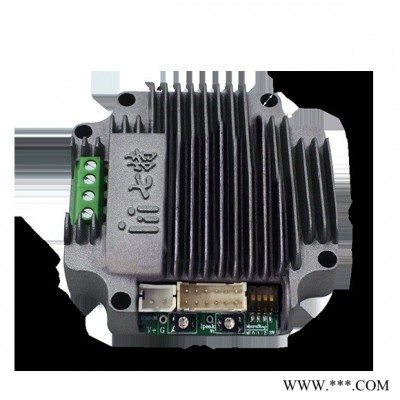

鑄鋁合金外殼，堅固耐用，便于散熱，外觀漂亮
電機驅動特性
輸入信號光電隔離，支持共陽極
自動電流減半
整步**高頻率12Khz，32細分時300K
調速范圍10rpm-800rpm
典型接線圖

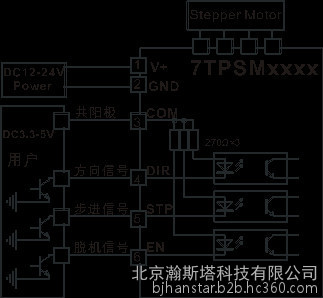

Indexer接口

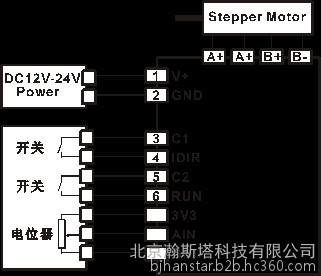

調速[自發脈沖]
開關推薦使用機械開關，使用電子開關，內部連接mcu的IO口，注意電子開關的電壓值小于3.3V。
電位器推薦使用10K阻值。
