Indexer（并行）接口控制

7TPSM5720

微型一體化步進電機驅動器

產品介紹

7TPSM5720是微型高性能的微型步進電機驅動器。其特點在于體積小，電流輸出準確，保護功能完善。能直接固定在任意廠家的57步進電機上，提供2-4.5A電流，能用在57、86規格步進電機上。高速電流補償功能，能補償步進電機高速轉動時反電動勢造成的影響。供電電源為DC11V-36V，電源接口及控制線接口都支持熱拔插。驅動器外殼為全鋁合金鑄件，堅固耐用，散熱性能好，外觀漂亮。

主要指標

工作電氣特性

工作電壓： DC11V-36V

輸出電機電流  ：可調峰值4.5A

驅動方式：斬波恒流PWM控制

細分：1、2、4、8、16、32、64、128

通信方式

Indexer    步進脈沖、方向、脫機

微型細分  有板上撥碼開關設定

工作環境

冷卻方式  自然冷卻

工作環境   盡量避免粉塵、油污及腐蝕性氣體

工作溫度：-20°～-90°

工作濕度：<80%RH，無凝霜，無結晶

工作振動： 3G max

產品特征

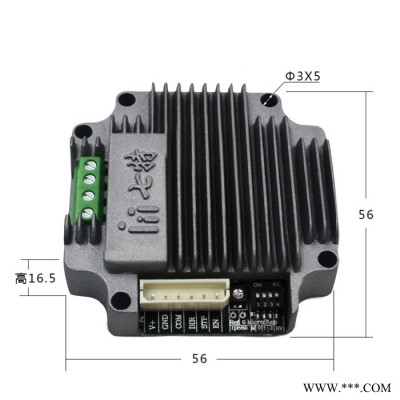

外形56.0mm×56.0mm×16.5mm

與電機一體機設計，亦可分立工作

鑄鋁合金外殼，堅固耐用，便于散熱，外觀漂亮

控制端口公共段可方便使用3.3V-24V，無需再串加電阻

電機驅動特性

輸入信號光電隔離，支持控制器共陰極、共陽極、差分信號

自動電流減半

DC11V-36V

峰值2-4.5A可調電流輸出

整步**高頻率12Khz，32細分時300K
