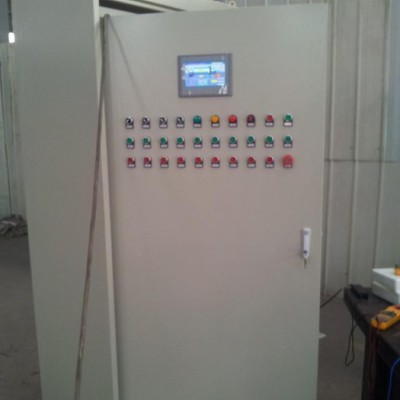

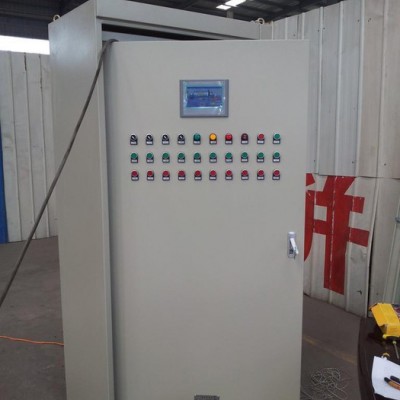

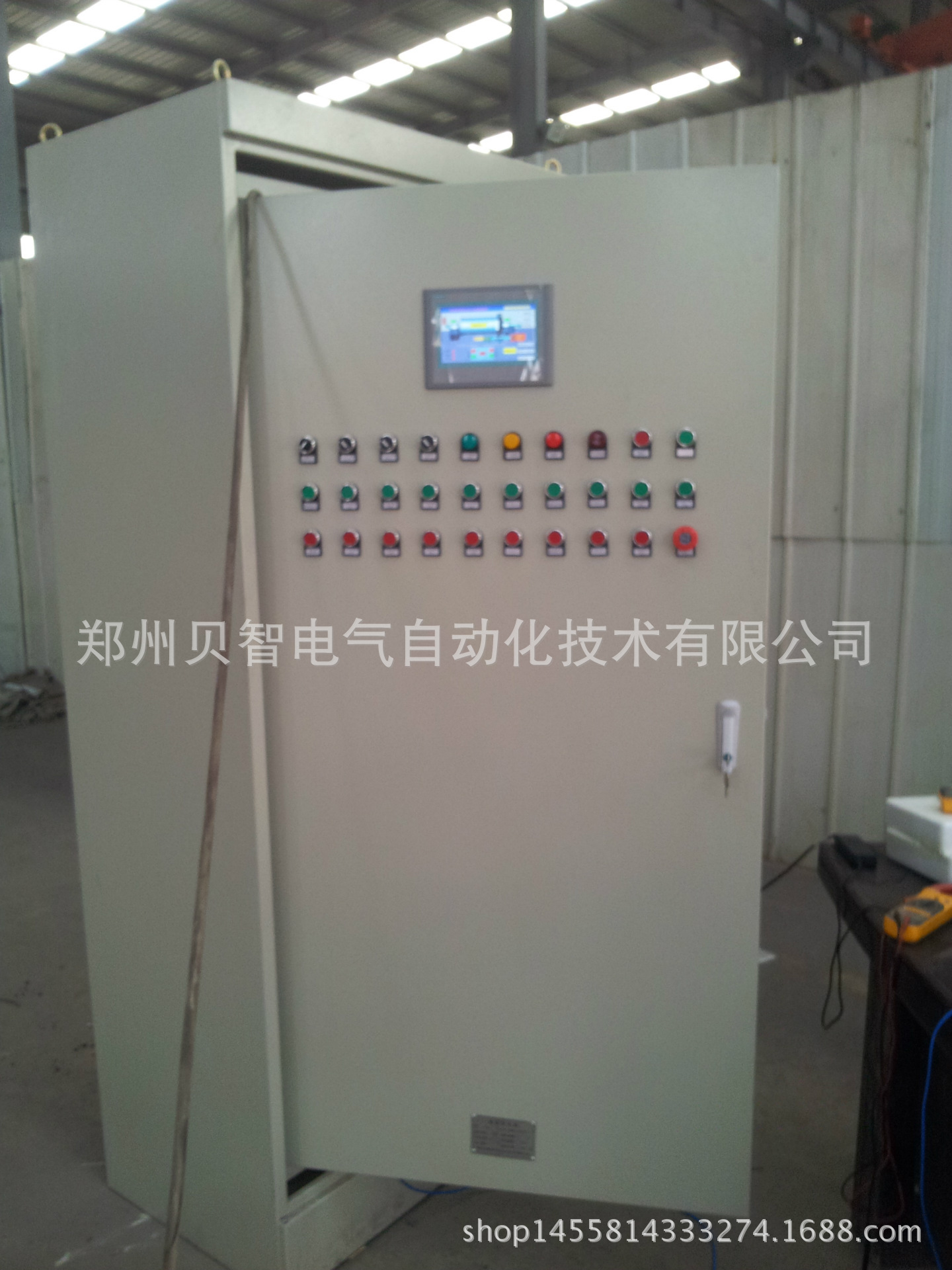

濕式溢流型磨機PLC電氣控制說明

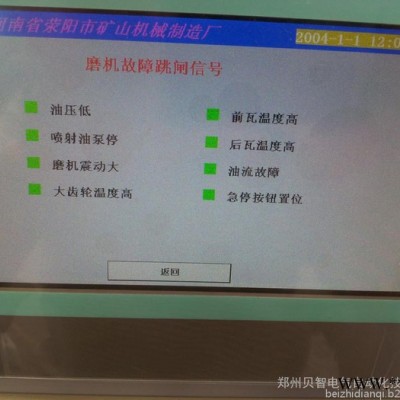

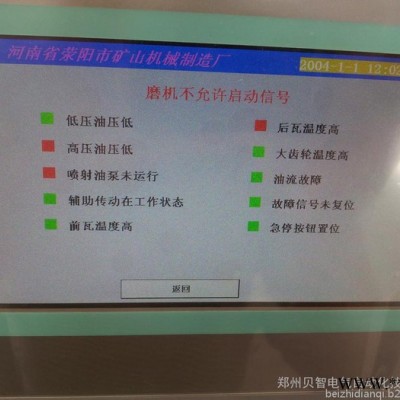

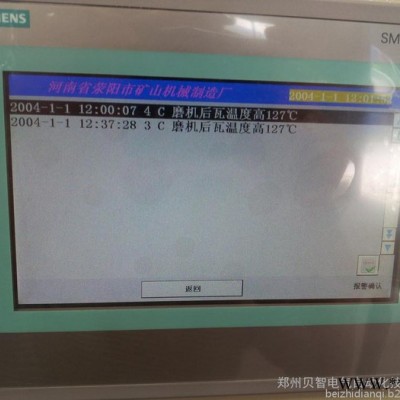

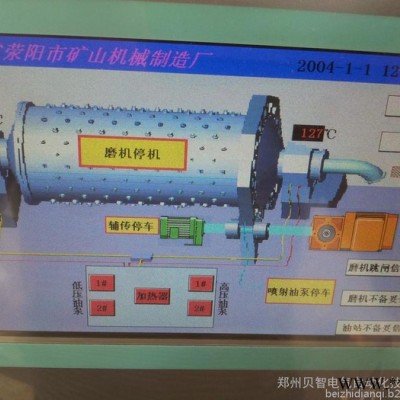

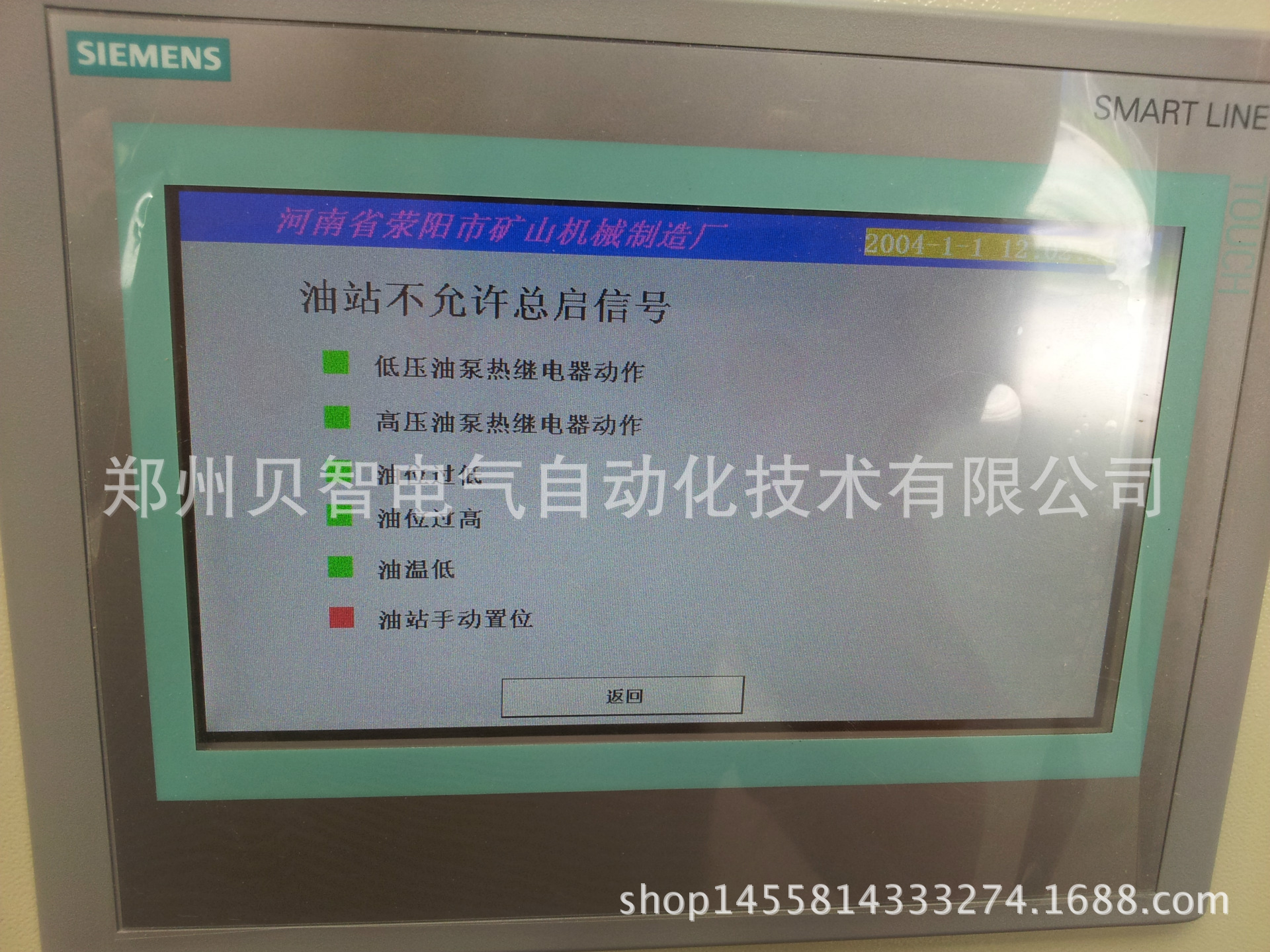

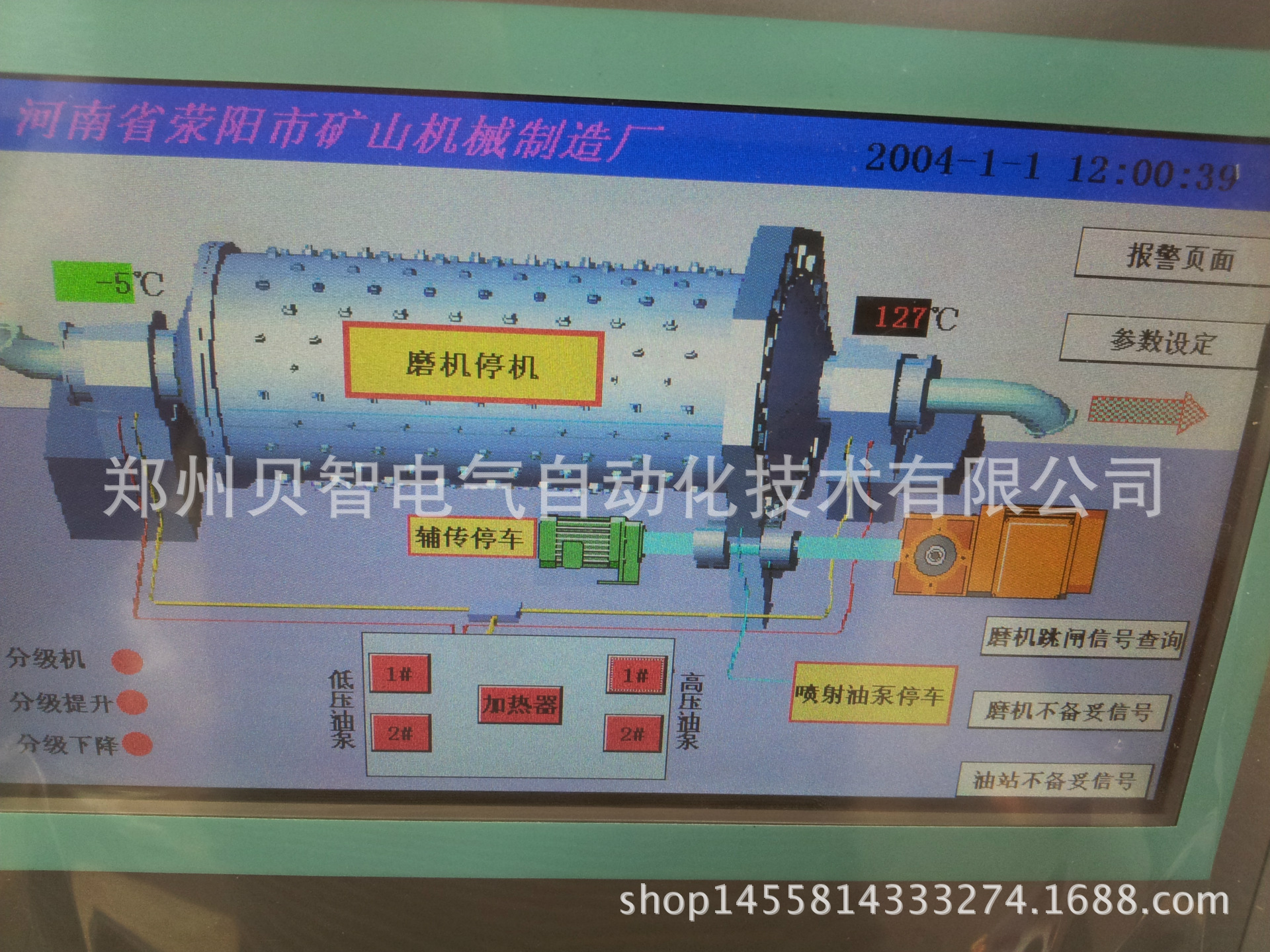

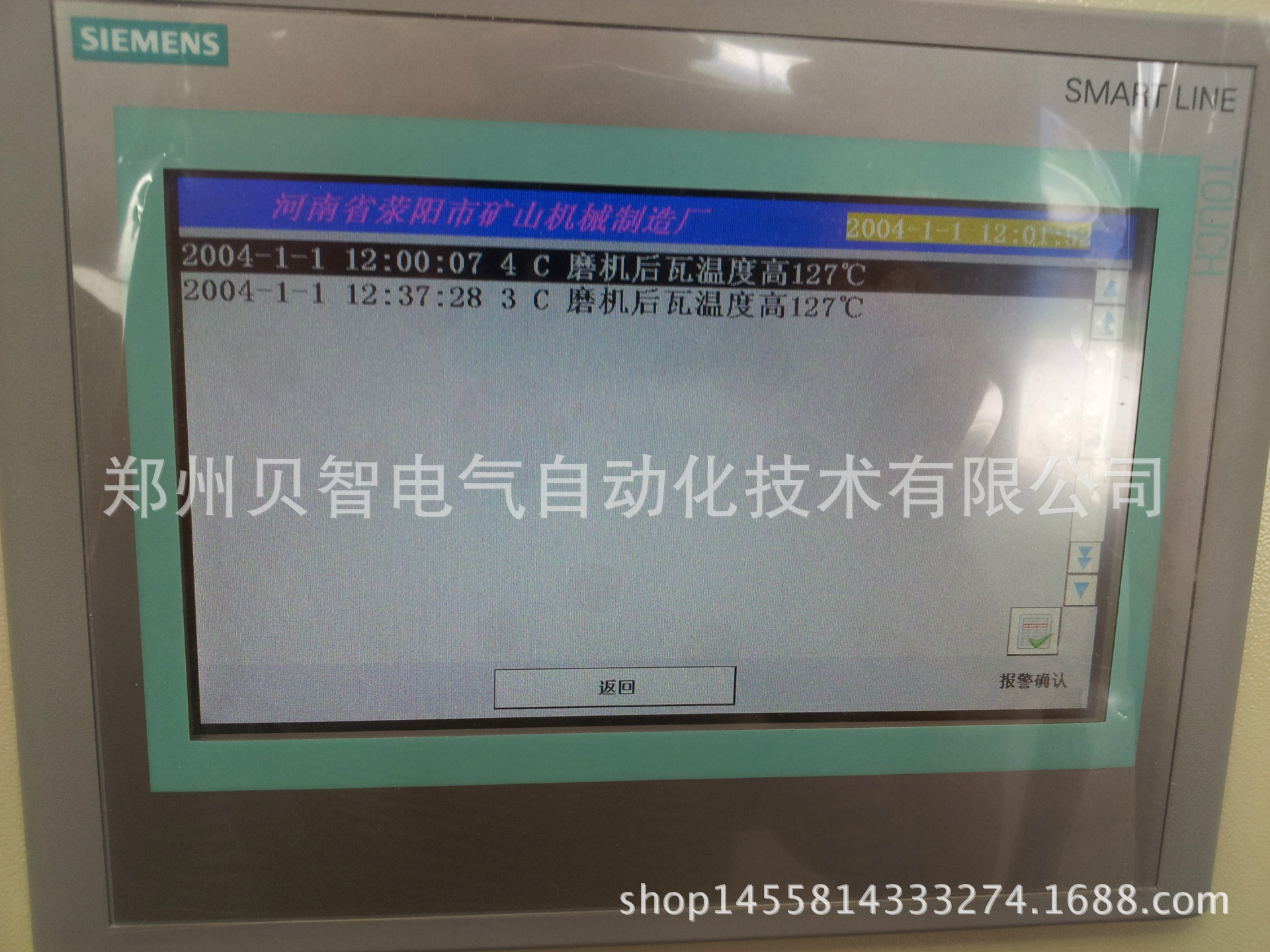

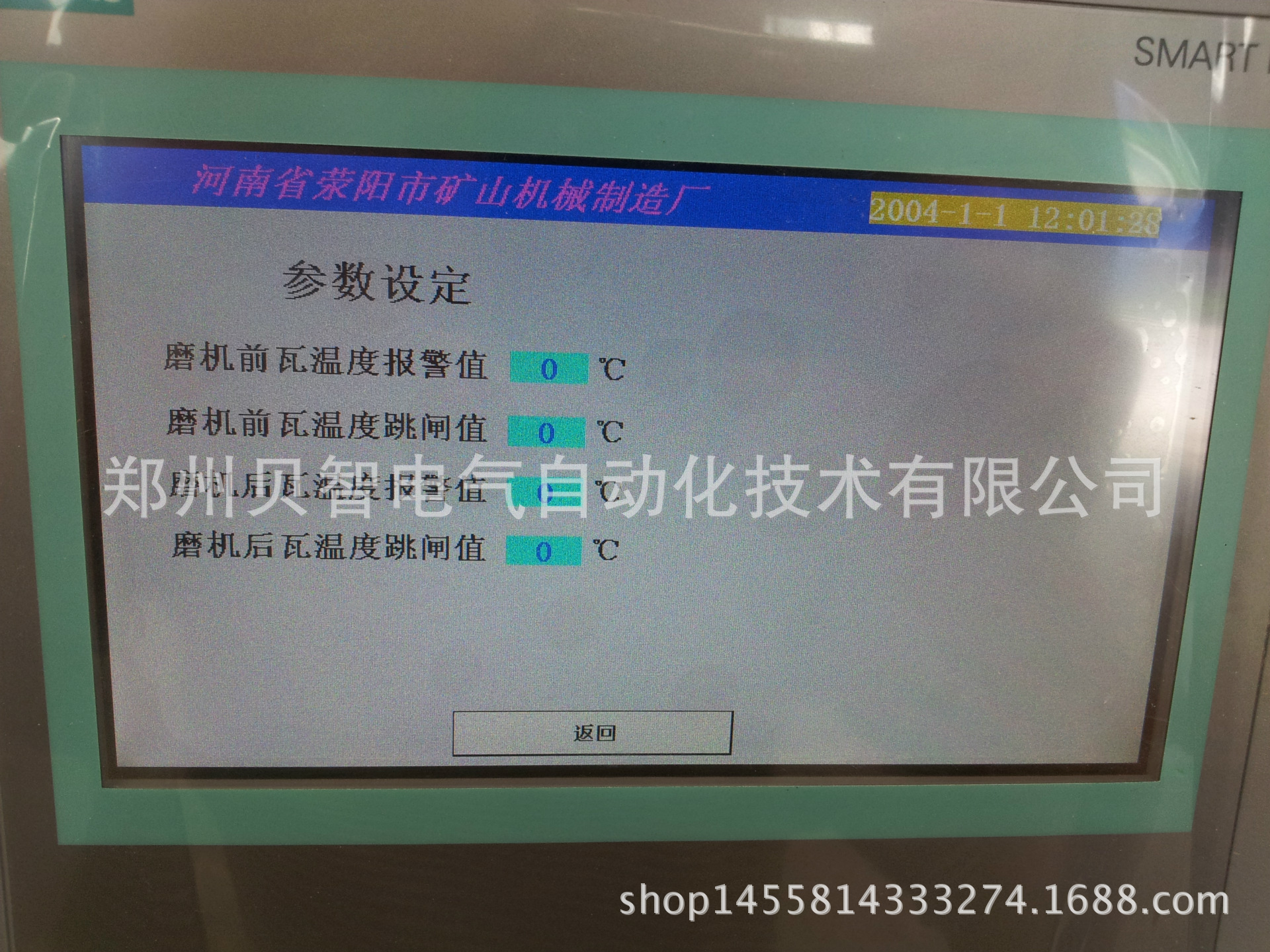

               本PLC系統是對球磨機綜合保護的程序控制系統，本電控系統所有顯示部分都在觸摸屏上完成；觸摸屏程序?qū)σ恍﹫?bào)警和故障有自鎖，報警情況下可按消警按鈕，消除誤報，也可對觸摸屏故障進行復位，復位后消除故障信號。便于操作人員檢查、維護和處理故障。同時觸摸屏顯示磨機畫面以及綜合故障輸出，以利于更直觀進行監控、判斷和維修。包括主軸瓦高低壓潤滑站，噴射潤滑裝置和慢速驅動電機的控制以及小齒輪軸承溫度及進出料端主軸承溫度的控制等。

 1、 主軸承高低壓潤滑系統

    高壓供油用于磨機啟動前將主軸頂起，以利于磨機啟動，低壓潤滑用于磨機運行中，對主軸進行潤滑。

2、慢速驅動電氣控制

    慢速驅動用于檢修磨機時慢速轉動筒體，與主電機有聯鎖控制，不允許同時工作；

3、分級機、分級機提升設備的電氣控制；顯示兩臺設備的開停狀態。

4、本電控系統所控潤滑站共有兩臺高壓油泵電機，一臺為工作,一臺為備用泵。當一臺高壓油泵出現故障不能工作時，備用高壓油泵電機自動投入，繼續供油。低壓供油系統共有兩臺低壓油泵電機，一臺正常工作,一臺備用,可互為備用。在工作泵運行中，當泵出現故障或油壓降低時備用泵啟動。低壓油泵開啟正常油壓穩定后（30秒）高壓油泵方可啟動。

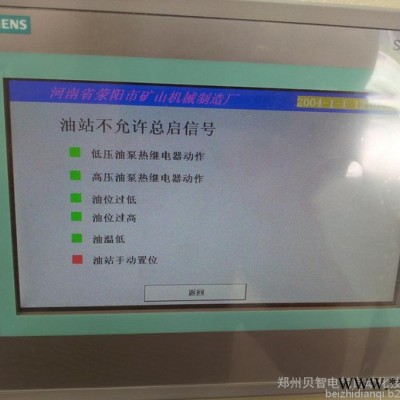

5、潤滑站設有電接點壓力表，當高壓供油系統的出油口油壓低于下限設定值時,高于上限設定值時,發出報警信號；當?shù)蛪撼鲇涂诘挠蛪航抵料孪拊O(shè)定值時,備用泵啟動,工作泵停止,并發出報警信號。當壓力繼續下降或沒有恢復到正常值時(40S內),發出故障停機信號，當油壓超過其上限設定值時,發出報警信號。

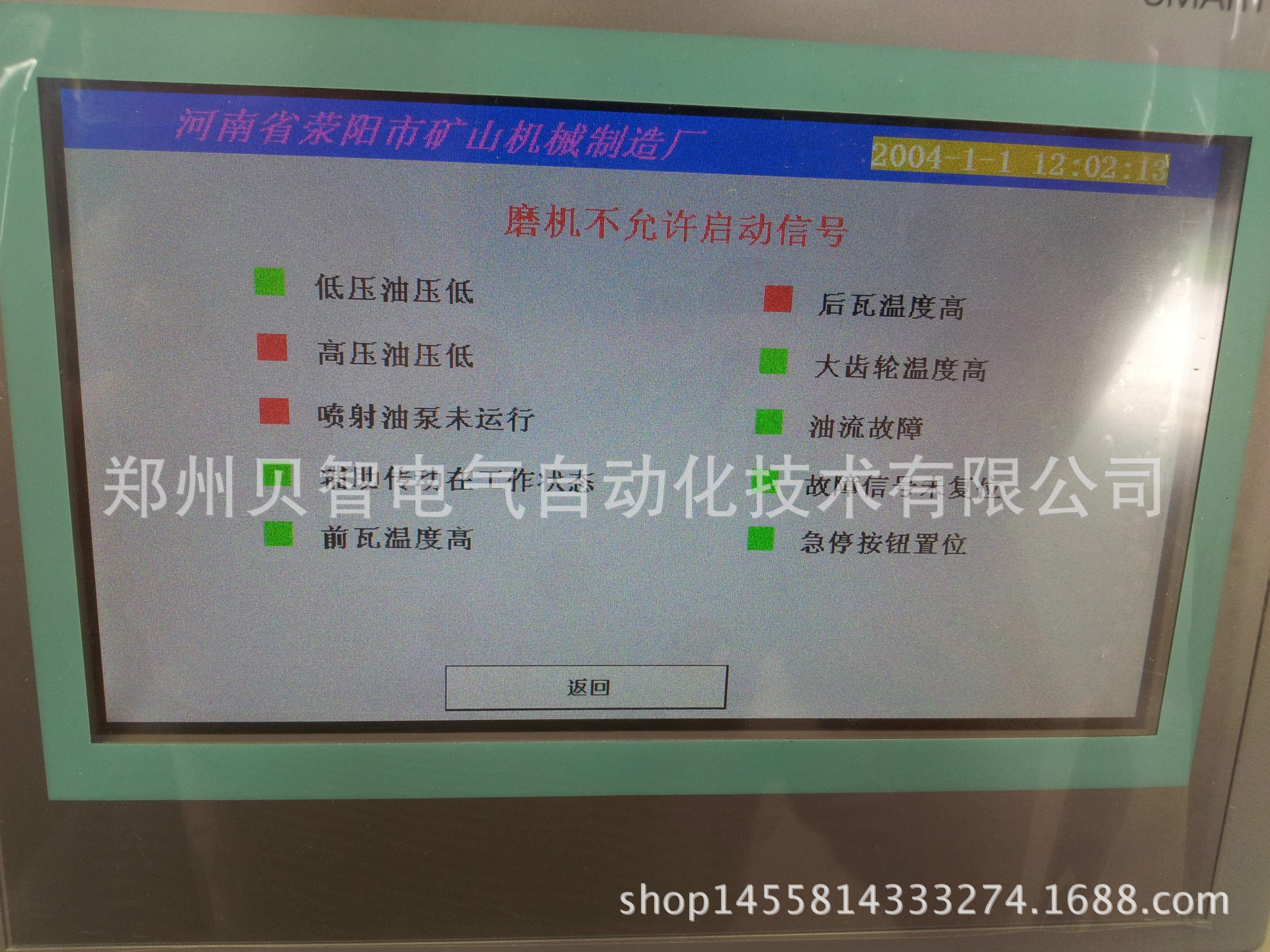

6、磨機啟動前，先啟動高低壓潤滑站，系統正常運行后，PLC綜合啟動柜向主機變頻器發出允許啟動信號后，才允許啟動主電機，當磨機運轉后，高壓油泵仍工作一段時間（約15分鐘），經此延時，高壓油泵自動停止。當主機停機時，高壓油泵自動啟動，待主軸承溫度降至室溫或操作人員認為合適時，人工停止高壓油泵運轉，待筒體停穩后，停稀油潤滑站。在主機運轉過程中,低壓油泵應一直處于正常工作狀態。

7、潤滑站的控制，在正常工作時，控制方式選擇“本柜” ，PLC按順序自動啟動球磨機高低壓油泵，延時2到3分鐘左右潤滑站正常，達到主電機允許啟動條件，可以對球磨機主電機啟動；電加熱器可以自動和手動控制，當選擇自動加熱時，溫度低延時30S自動加熱，溫度正常延時2S停加熱器；當選擇手動加熱時，加熱器的啟停手動操作，油溫正常停止加熱。

8、本柜啟動磨機順序：慢驅脫開、工作/檢修處于在“工作位”、空開合上（高低壓泵、減站油泵、噴油裝置等）、高低壓潤滑站選擇1#或2#低壓泵、選擇1#或2#高壓泵，按“油泵總啟” ，潤滑油站1#或2#低壓泵起動、1#或2#高壓泵起動，3分鐘左右達到系統正常。潤滑站、各軸溫、噴射油泵等正常條件具備后“允許主電機合閘”信號達到**主電機變頻器啟動球磨機。停磨機順序:停主電機，噴射油泵等磨機停穩后方可停潤滑站（加球帶料后，磨機很快便能停穩）。

9、顯示球磨機振動、大齒輪溫度報警及跳車；

10、顯示球磨機兩端軸瓦溫度；
