| 尺寸 | 140X110X50 |
|---|---|
| 產地 | 山東淄博 |
| 產品認證 | CCC |
| 調制方式 | 脈沖寬度調制(PWM)式 |
| 環境條件 | -30--50 |
| 絕緣電阻 | 2000 |
| 類型 | AC/DC電源 |
| 頻率范圍 | 50HZ |
| 輸出電流 | 6A |
| 輸出電壓 | DC0-220V |
| 輸出功率 | 500 |
| 輸入電壓 | AC220V |
| 執行質量標準 | 國標 |
| 貿易屬性 | 內貿 |
| 發貨期限 | 1天 |
| 品牌 | 博祥 |
| 型號 | WK-622 |
| 加工定制 | 是 |
| 晶體管連接方式 | 全橋式 |

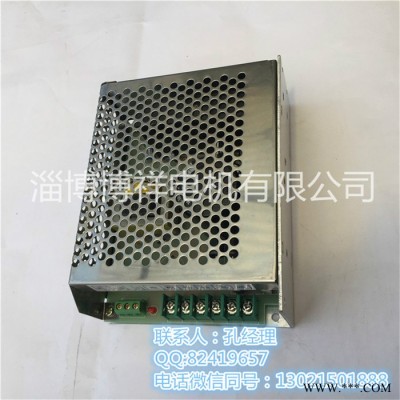

一、概 述
WK系列穩壓電源采用脈寬調制技術，選用當今先進的開關器件設計生產，具有體積小、工作無噪音、效率高等特點，并具備先進的短路保護功能；且電樞輸出電壓穩定度高，其電樞電壓從零到額定值連續可調，這使得電動機調速極為方便。該系列電源由于工作頻率高，從而保證電動機在低轉速下能穩定工作（即：不出現爬行現象），是替代可控硅調速電源的理想換代產品。
二、安全操作事項
1.調速SPEED選用4K7電位器，要求電位器接線片與電位器外殼間耐壓強度不低于500V，ON/OFF、CW/CCW及電位器要用絕緣良好的導線與調速器進行聯接，ON/OFF用于控制馬達的起動、停止，CW/CCW用于馬達正反轉控制。

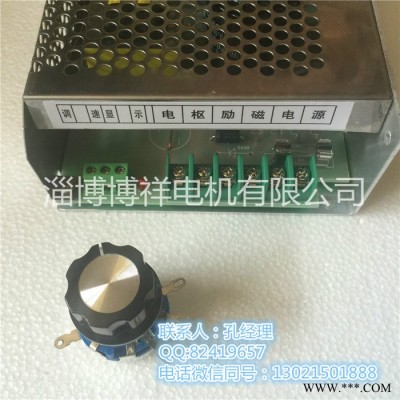

2.與電磁式馬達聯接時，請分清馬達的電樞與勵磁，并分別正確接到調速器相應端子上，切不可接反，否則將會損壞調速器，與永磁式馬達聯接時，請直接將馬達聯接與電樞端口，勵磁端口空著不用。
3.此調速器要根據所配馬達功率大小適當調整IR.COMP電位器，具體調節方法：首先將IR.COMP電位器逆時針旋到底，起動調速器，使馬達低速運轉，然后順時針調節IR.COMP電位器，邊調速邊觀察LED4，若LED4閃爍時，請將IR.COMP逆時針旋到LED4剛好不閃爍時，調節即告結束。
4.若要改變馬達轉向，請將調速器電樞端口的A+、A-對調即可，若要求馬達在工作過程中換向的，請選用帶H型的，因此型號調速器內部已帶有換向繼電器與能耗制動繼電器，通過程序進行自動換向，換向過程中繼電器馬達均無火花。
5.H型所接制動電阻大小要根據制動時間選取，一般取十幾歐姆到幾十歐姆，需要制動時間短，電阻阻值小，反之電阻取大一些，其值盡量不要小于10歐，電阻功率大于10W。（注意：不要將電阻直接接在接線桿上，因電阻發熱厲害，榮譽將接線柱熔化。）
三、使用條件與注意事項
海拔不得超過4000m； 環境溫度：-20℃～+40℃； 相對濕度：≤85%；
允許交流電網電壓波動范圍為160V～250V；使用環境中無導電塵埃與不含有各種腐蝕性氣體；
無**危險及無劇烈震動和沖擊的地方；安裝于通風良好的室內。
四、技術數據
適用于SZ系列直流伺服電動機；ZYT系列永磁直流電動機；J-SZ（ZYT）-PX系列直流減速電機；KC50系列直流減速電機等直流電機使用。
WK411（PWM411）型 AC220V DC 0-110V 4A
WK422（PWM422）型 AC220V DC 0-220V 4A
WK611（PWM611）型 AC220V DC 0-110V 6A
WK622（PWM622）型 AC220V DC 0-220V 6A
須知：訂貨須知:
1.訂貨時請注明輸入電壓、輸出電壓、功率、電流等。
2.用戶如有特殊要求的可在訂貨時洽談，我廠可為您設計、生產。
3.歡迎電話訂貨、網絡咨詢。
