| 加工定制 | 是 |
|---|---|
| 用途 | 線路板焊接 |
| 品牌 | AST |
| 型號 | AST |

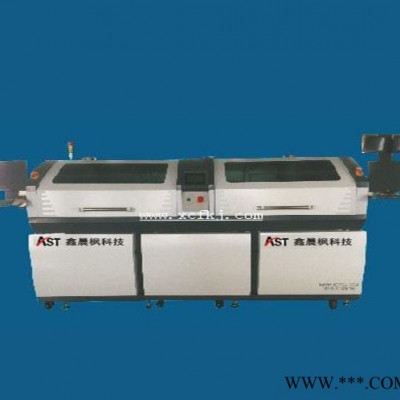

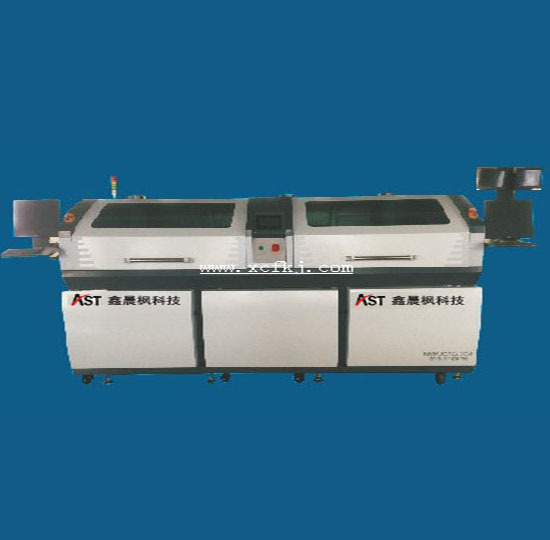

AST多點浸焊+選擇焊
產品詳細介紹
系統工藝路線：
方案優點概述：
n 專門針對大批量的混裝PCB板焊接。
n 每臺機器可以獨立工作。即可使用噴霧模組，預熱模組，多頭浸焊模組以實現量產，也可使用噴霧模組，預熱模組，選擇焊模組實現打樣或小批量生產。
n 噴霧模組機采用單頭選擇性噴霧方式，電腦進行路徑編程，移動平臺X,Y向伺服移動，僅對PCB板上需要焊接的點進行助焊劑涂覆,焊接完成后表面殘留物少。
n 預熱模組機采用上下紅外預熱方式，觸摸屏與PLC控制，確保助焊劑活性被激活。
n 多點浸焊模組采用觸摸屏與PLC控制，兩種模式可切換（直通模式與浸焊模式）。焊接質量高，效率高，專利的脫錫技術，大幅減少連焊，提升焊接的直通率。
n 單頭選擇焊模組，電腦進行路徑編程，移動平臺X,Y，Z向伺服移動，可用于對于浸焊沒完成的焊點的補充焊接，或是小批量試樣板的焊接。
n SMEMA在線運輸，支持客戶進行靈活組線。
標準機器包括:
序號 | 名稱 | 內容 | 數量 |
1 | AST-350-F 選擇性噴霧模組機 | l 觸摸屏與PLC | 1套
|
工控電腦 | |||
運動控制板 | |||
運輸及調寬機構,夾板機構 | |||
X,Y鑄造運動平臺 | |||
兩軸全配伺服電機及伺服驅動器 | |||
兩軸全配滾珠絲桿以及直線導軌 | |||
助焊劑噴頭 | |||
助焊劑壓力罐 | |||
機架及表面噴粉l | |||
2 | AST-350-H 預熱模組機 | l 觸摸屏與PLC | 1套 |
運輸及調寬機構 | |||
上下加熱區 | |||
機架及表面噴粉l |
| ||
3 | AST-350-M 多頭選擇性浸焊模組機 | 觸摸屏與PLC | 1套 |
運輸及調寬機構 | |||
運輸下降機構 | |||
l 錫爐，葉輪，流道，伺服驅動系統 | |||
l 焬爐超溫超液位警報裝置 | |||
l 焬爐溫控系統 | |||
l 針對客戶產品制作一套多點群焊噴嘴l | |||
機架及表面噴粉 | |||
4 | AST-350-S 選擇性焊接模組機 | l 觸摸屏與PLC | 1套 |
工控電腦 | |||
運動控制板 | |||
運輸及調寬機構 | |||
X,Y,Z鑄造運動平臺 | |||
三軸全配伺服電機及伺服驅動器 | |||
三軸全配同步皮帶以及直線導軌 | |||
15KG錫爐，葉輪，流道，伺服系統 | |||
l 焬爐超溫超液位警報裝置 | |||
l 焬爐溫控系統 | |||
l 氮氣在線獨立溫控系統 | |||
l 標配5個焊接噴嘴（內徑2.5mm, 3mm, 4mm, 5mm,6mm ) | |||
機架及表面噴粉 | |||
5 | 氮氣發生器 | 在每小時3立方氮氣保證氮氣濃度99.99以上PSA制氮機 | 1套 |
