| 產地 | 河北 |
|---|---|
| 產品名稱 | 風冷控制柜 |
| 產品認證 | ISO9001 |
| 計量單位 | 臺 |
| 內膽材質 | 不銹鋼 |
| 適用范圍 | 低壓 |
| 品牌 | 奧蘭 |
| 型號 | AL-ZFK |
| 加工定制 | 是 |

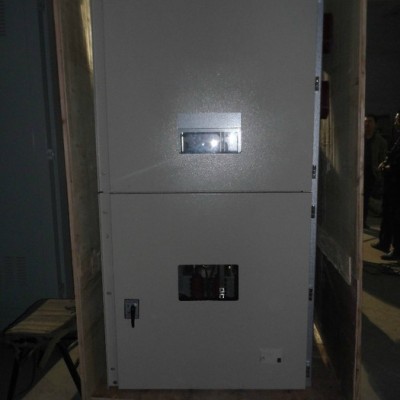

風冷控制柜適用于各種類型直流電機起停的智能控制，主要應用于火電廠中各種直流油泵的控制，如主機、小機直流潤滑油泵，氫側、空側直流密封油泵等，作為傳統控制方式的更新?lián)Q代產品，它具有工作原理先進、安全可靠、結構簡單、故障率低、維護方便等特點。
保定奧蘭電氣生產的風冷控制柜是集智能電力電子器件、無感吸收技術、微電子技術、數字PWM技術、PLC技術、冗余自適應技術于一體的高新技術產品，可實現對直流電動機全數字平滑軟啟動與軟停機進行可靠控制。一、用途
由于變壓器在運行過程中產生大量的熱量，如果熱量不能有效及時的散發出去．會使變壓器本體溫度過高從而造成對本體嚴重的破壞繼而影響整個電網的輸配電正常運行。風冷控制柜通過控制變壓器冷卻系統的風機和油泵的運行情況從而達到快速高效的降低變壓器本體溫度的效果。是大型電力變壓器不可或缺的輔助控制系統。
二、分類
根據冷卻方式控制柜可分為：風冷控制柜和強油風冷控制柜：
根據控制方式控制柜可分為：普通型控制柜和智能型控制柜。
三、型號
四、遵循的行業標準
《電力變壓器運行規程》DL／T572-95規范要求
《低壓成套開關設備和拉制設備》GB 7251-97
《電力系統繼電保護柜、屏通用技術條件》DL／T 720-2000
《火力發電廠、變電所二次接線設計技術規程》DL／T 5136-2001
《電力系統安全自動蓑置設計技術規定》DL／T 5147—2001
《電氣設備額定電流》GB7621-81
《低壓成套裝置中的指示燈和按鈕顏色》GB／T2682—1981
《低壓成套裝置中的導線顏色》GB／T2682—1981
《低壓配電設計規范》GB/50054-95
可編程控制囂(PLC)符合：
到2003年1月底UL、CSA、CULUS、CUL、NK、Lloyd’s、Register和
EC Drictives等的規范。
適用的EMC標準：
EMS(電磁磁化率)：EN61131-2／EN61000-6-2
EMl(電磁干擾）：EN50082-2/EN61000-6-4
低壓指標：根據EN61131-2中的安全標準．當在交流50~1000V或直流75~1500V的電壓 操作時，控制器電源單元和輸入輸出單元可安全工作。
低壓電器符合：IEC947,VDEO660,GB14048標準
使用環境條件
1、戶外,環境溫度不高于70℃,不低于-25℃。
2、海拔高度不超過2500米。
3、空氣濕度不超過95％(25℃時)。
4、無火災**危險、嚴重污染、化學腐蝕及劇烈振動的場所。
5、無劇烈振動和沖擊的地方。
6、地震烈度：按8級設防。
7、防護等級：lP55
五、控制原理：
控制柜具有手動、自動和遠方控制三種運行模式
1．手動模式
此種運行模式需操作人員在現場對控制柜進行操作，冷卻器工作狀態不受變壓器溫度和負荷的控制，根據操作員意愿各組風機或油泵置于運行或停止狀態。此種模式一般為運行前電氣試驗時或進行檢修時使用；
2．自動模式
此運行模式下，控制柜可根據變壓器自身的溫度和負荷自行啟動或停止電機。當變壓器溫度或負荷達到預設值時．控制柜自動啟動相應的電機，增加冷卻器 散熱效果當變壓器溫度或負荷低干預設值時，控制柜自動停止相部分電機，以達到節能的目的。如果是冷卻器式散熱式，系統還可以自動設置各組冷卻器的狀態，使多組冷卻器循環工作，以達到**優配置延長冷卻器使用壽命。如果有冷卻器發生故障。系統自動投入備用冷卻器，并發出報警信號。
3．遠方控制模式
在此模式下，后臺監控可以檢測每組冷卻器的運行狀態和參數，并能對此進行控制。
4．自動溫濕度控制
為了保證控制柜內的運行環境．柜子加裝了自動溫濕度控制器，可以根據設置自動調 節內部的溫度和濕度，避免由于溫度或濕度對電器元件造成的損害從而影響到系統的運行。
六、智能型風冷控制柜
智能型風冷控制柜，是以可編程控制器PLC為核心．集變壓器冷卻系統的數據采集分析、運行控制、保護于一體的冷卻裝置智能化投切設備。
1、可靠性：全部采用進口繼電器，采用獨特的電機保護線路 ，任意一臺電機出現故障時，系統只切除故障電機，其余風機電機正常運行．提高了風冷控制裝置在高溫季節的冷卻效率，克服風冷裝置任意一臺電機故障必須切除整組風機的缺點。
2、控制靈活：BW-FJKZ可編程控制箱可按時間設定啟動多組風冷／冷卻器，可避免同時啟動產生的沖擊電流：同時可以實現工作、輔助、備用之間的自動切換。充分使用每臺風冷／冷卻器，延長電機的使用壽命。另外也可根據用戶的特殊要求靈活修改邏輯程序。
3、可擴展性：PLC可編程控制器可以方便的擴展I／0模塊．在現場可以方便的擴展控制箱功能。
4、通訊功能：BW-FJKZ可編程控制器控制箱可以通過通訊接口與顯示終端和打印機等 外設 相連。及時將冷卻器的運行情況反映到控制室，便于監視冷卻器的運行情況，及時維護。
5、網絡特性：BW-FJKZ可編程控制器控制箱可以實現多臺PLC之間或多臺PLC與一臺計算 機之間的通訊聯網要求，從而組成多級分布式控制系統，滿足現代智能化電廠，智能化變電站的要求。
七、觸摸屏特點
1、采用西門子TP系列觸摸屏；
高可靠性精密電阻式工業級觸控面板，表面硬度高、壽審長；
2、非易失性．免維護報警緩存囂器（無需電池)；
3、5．7寸STN彩色顯示屏；
4、內置USB接口(用于打印機或下載數據)方便數據資料存取，標準多媒體卡槽提升配方資料、數據記錄等；
5、以太網接口
八、電氣特征
1、當變壓器投入電網運行時，能使工作冷卻器自動投入運行。
2、當變壓器退出電網運行時，能使冷卻器自動停止運行。
3、依據預設的運行參數和當下的變壓器油溫值．自動控制風機和強油泵的投放．并實時反饋(強油)風冷系統的運行情況。
4、系統采用雙母線蛄構．每段母線完全獨立工作．即使一段母線出現短路故障，另外一段母線仍然可以正常工作；
5、具有過流保護、缺相保護、電源保護、系統故障保護等保護功能。
6、全部采用進口繼電器．采用獨特的電機保護線路．任意一臺電機出現故障時，系統只切除故障電機，其余風機電機正常運行，提高了風冷控制裝置在高溫季節的冷卻效率，克服風冷裝置任意一臺電機故障必須切除整組風機的缺點。
7、豐富的遠傳狀態正示和卓越的遠程控制功能；
九、結構特點
1、變壓器風冷控制柜．采用不低于2.0mm厚不銹鋼材料(1Crl8Ni9Ti)，防護等級為IP55。整體結構分為箱體和底座兩部分組成，底座用于固定箱體并和電纜溝相連，電纜進線孔，采用推拉式結構，電纜固定安裝完成后用阻燃堵料封好，做到箱體與電纜溝隔離，一方面防止潮氣上浦．另一方面防止燃燒蔓延。
2、風玲控制柜為前后門結構，門的密封條采用澆注式密封條，以杜絕傳統密封條因用膠粘而長時間使用開膠，老化脫落的可能。應做到外形美觀．密封性能良好。內沿有導水槽．百葉窗在箱體兩制．內附紗網．阻止灰塵和昆蟲進入，通風方式為頂部抽風、下部進風結構．有效降低箱體內部溫度?？刂葡溟T應具有防風定位功能，以利于器件的裝配接線及檢修工作。門上裝設防銹、防雨門鎖，美觀耐用。
3、安裝方式．螺絲固定或焊裝
4、風冷拉制柜外形尺寸顏色：根據現場實際或按客戶要求制作。柜體顏色為：客戶可在不銹鋼原色、拉絲、噴塑等任選。
十、工藝、元件、配線
控制系統的電氣配置**ABB、西門子合資產品。安裝布局為模塊式結構，電氣元件按冷卻器組數縱向排布，脒絡保證清晰，結構美觀。
整套系統的動力線和控制線分開，強電弱電分開，盡可能增強其抗干擾能力增強。內部元件間的導線連接全部用冷壓端頭接線，使連接牢固可靠。
箱體照明和防潮系統獨成一體與其它控制部分互不干擾。
所有導線保證為銅質，選用比額定電流大一個等級的截面，且箱內導線截面積**小 不能小于1.5mm2。
十一、質量保證
必須按批準的圖紙文件和制造工藝進行產品的設計、制造。
提供控制柜圖紙、說明書各3份。電子版圖紙1份。
附屬設備必須滿足本協議書的有關要求并符合各自的產品技術標準，井附有產品合 格證和試驗報告。
提供下列設備質量證明書
A、產品合格證
B、制造、檢驗記錄
C、材料合格證
D、電器試驗報告
