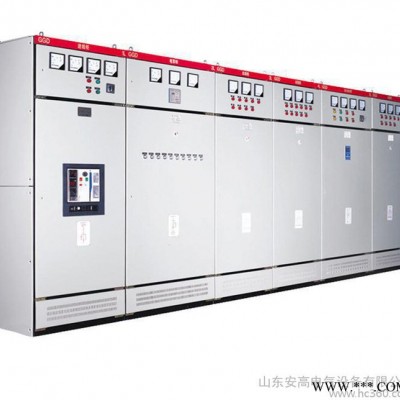

GGD型交流低壓配電柜

      GGD型交流低壓配電柜用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換，分配與控制之用。

GGD型交流低壓配電柜是根據能源主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜，產品具有分段能力高，動熱穩定性好，電氣方案靈活，組合方便，系列性，實用性強，結構新穎，防護等級高。可作為低壓成套開關設備的更新?lián)Q代產品使用。

GGD型交流低壓配電柜符合IEC439《低壓成套開關和控制設備》、GB7251《低壓成套開關設備》等標準。

本公司生產的GGD型交流低壓配電柜已通過**強制性產品認證。

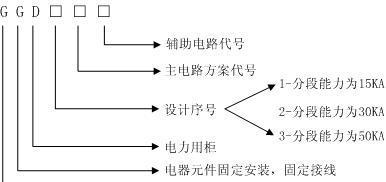

產品型號及含義

正常使用環境條件

1、周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均溫度不得高于+35℃。

2、戶內安裝使用，使用地點的海拔高度不得超過2000mm.

3、周圍空氣相對濕度在**高溫度為+40℃時不得超過50％，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90％）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4、設備安裝時與垂直面的傾斜不超過5度。

5、設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電氣元件受腐蝕的場所。

6、用戶有特殊要求時可與制造廠協商解決。

 主要技術參數

結構特點

GGD型交流低壓配電柜的柜體采用通用柜的形式，夠家用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。

配電規定零部件按模塊原理設計，并有20mm模的安裝孔，通用系數高?？梢允构S實現預生產，既縮短了生產制造周期，也提高了工作效率。

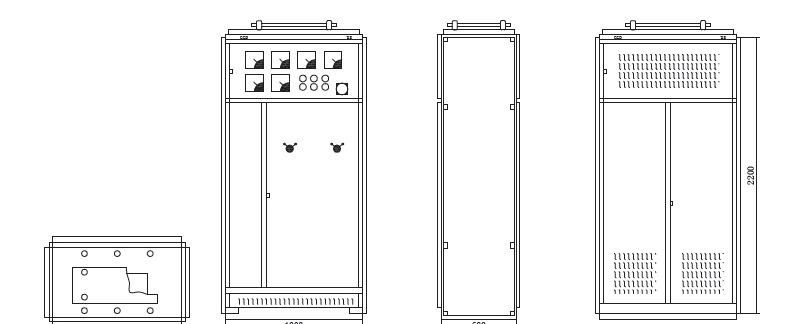

外形示意圖

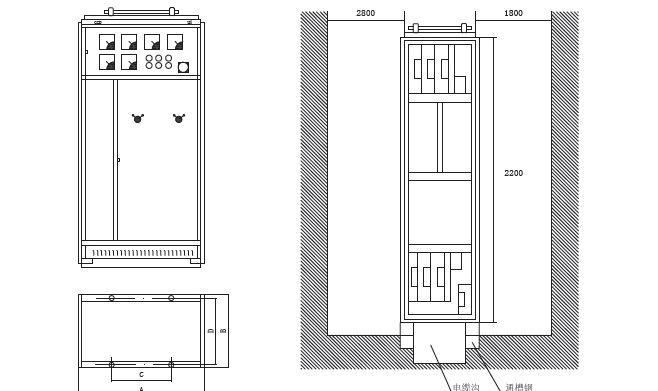

安裝示意圖


訂貨須知

用戶訂貨時應提供如下資料：

1、產品的全型號（包括主電路方案號和輔助電路方案號）；

2、主電路系統組合順序圖；

3、輔助電路電氣原理圖；

4、柜內元器件清單；

5、其他與產品正常使用條件不符的特殊要求。
