| 測量精度 | ±0.15% |
|---|---|
| 類型 | 電參數測量儀 |
| 品牌 | AIP |
| 型號 | AIP892X系列 |
| 加工定制 | 是 |
功能特點

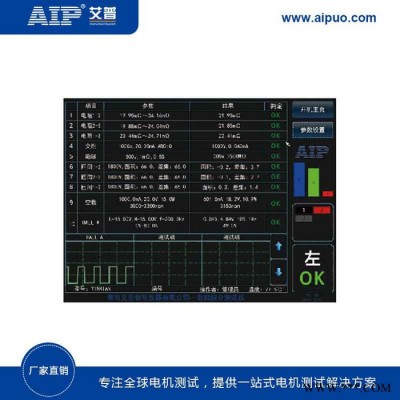

操作簡單：10.4寸LCD大液晶，觸摸屏、數字按鍵兩種操作模式，可隨意選擇，人性化操作界面，功能界面自帶幫助文檔
超高性能：兼容耐壓、絕緣、匝間、電阻、轉向、空載、堵轉、低壓啟動等測試項目
適應性強：匝間測試支持10uH以上線圈的匝間測試，匝間測試電壓閉環反饋，測試更加準確
易于維護：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換
超高效率：一次接線，一站式完成全部性能檢測
使用方便：專業測試軟件，人性化操作界面，內置幫助文檔，標配高性能觸摸屏和數字鍵盤。
接口豐富：儀表自帶USB、LAN（可轉換為RS232或RS485）等接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展
多樣啟動：啟動方式可選按鈕啟動、滑罩啟動、網絡啟動，可自由選擇
語言支持: 產品標配中文操作界面，可選配多種語言界面，滿足國內外客戶使用
智 能 化：系統可通過網絡接口與外部互聯網進行連接，實現數據交互與資源共享，滿足新一代物聯網的需要
產品概述

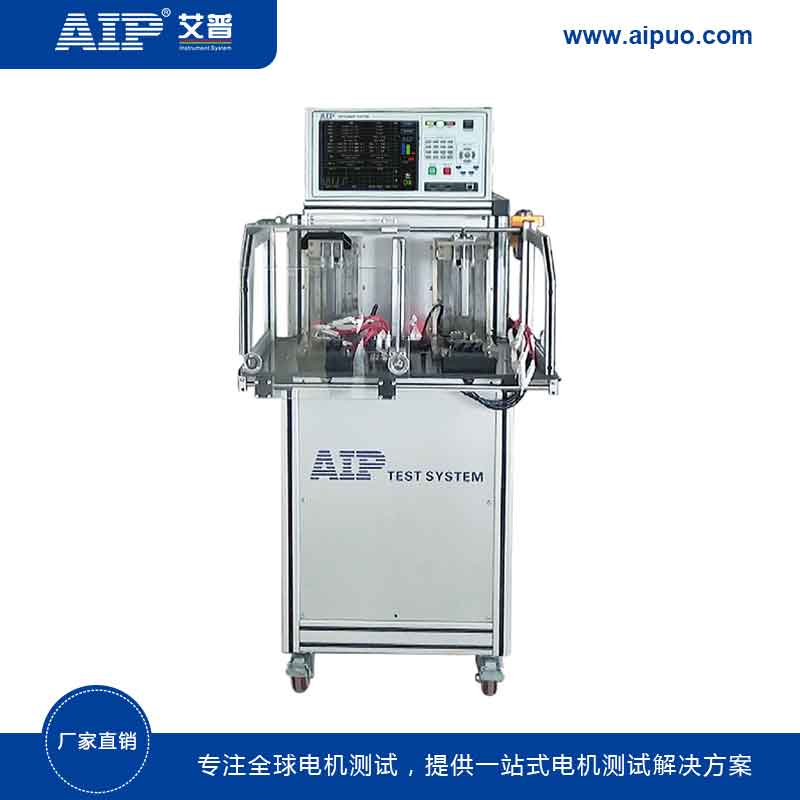

本產品適用于電動工具直流無刷電機電氣性能檢測，一站式測試完成所有設定項目，具有穩定性高、體積小、速度快、效率高等特點。
測試項目
交流耐壓、絕緣電阻、匝間耐壓、直流電阻、空載性能、霍爾特性
技術參數
| 型 號 | AIP892X系列 |

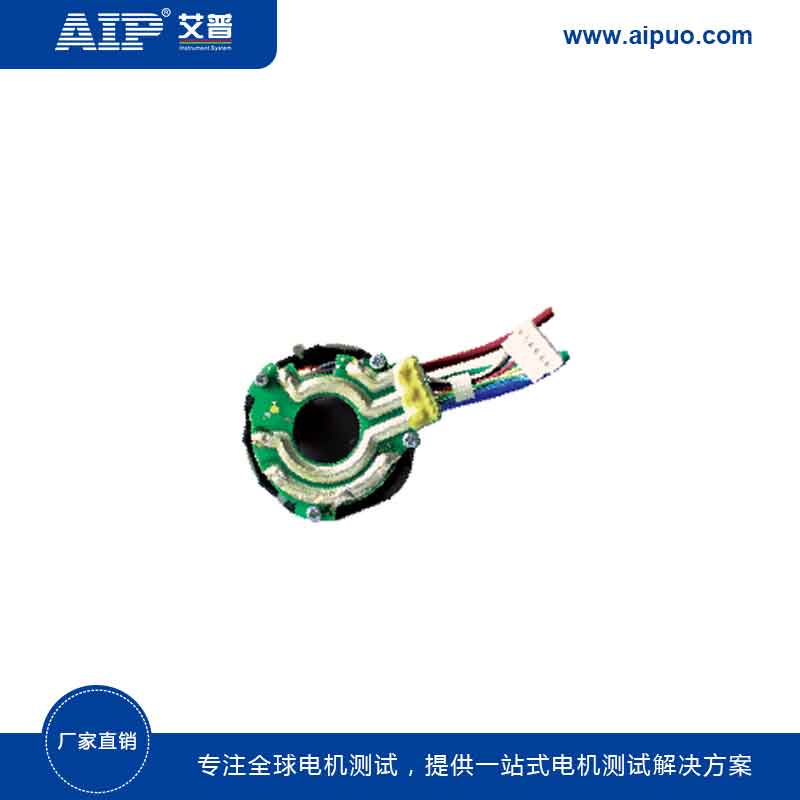

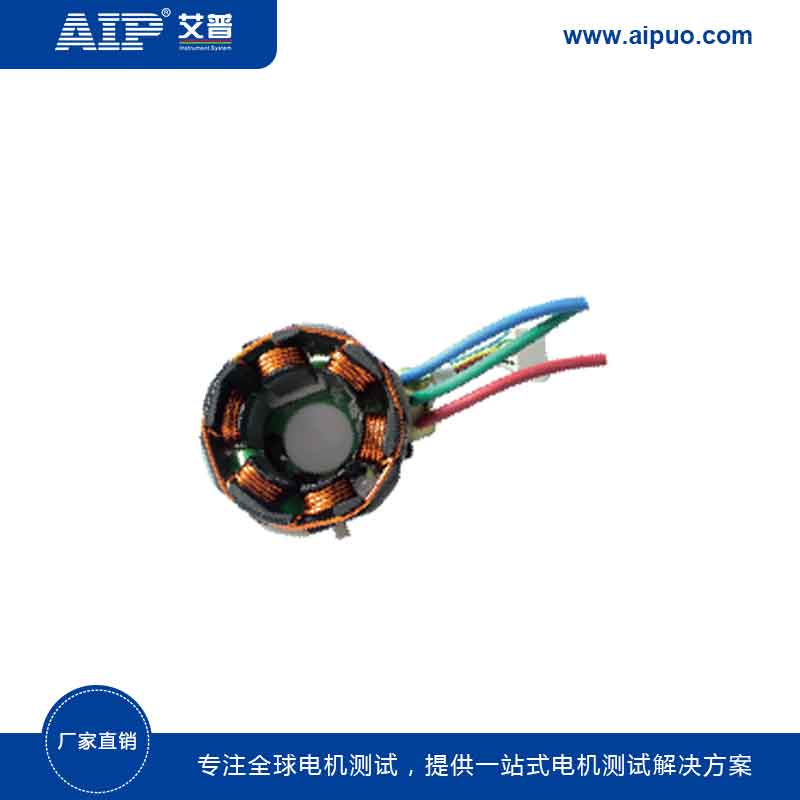

| 測試對象 | 電動工具直流無刷電機 |
| 測試工位 | 雙工位 |
| 交流耐壓 | |
| 輸出電壓設定范圍/精度 | AC 500～3000V ±(2%×設定值+10V) |
| 擊穿電流測量范圍/精度 | 0.10～20.00mA ±(2%×顯示值+0.05mA) |
| 測試時間范圍/分辨率 | 0.5～20s 0.1s/步 |
| 電弧偵測 | 1～9級 |
| 絕緣電阻 | |
| 輸出電壓設定范圍/精度 | DC 500V/1000V ±(2%×設定值+10V) |
| 絕緣電阻測量范圍/精度 | 1～500MΩ ≤100MΩ：±(3%×顯示值+0.5MΩ)； >100MΩ：±(5%×顯示值+5MΩ) |
| 測試時間范圍/分辨率 | 0.5～999.9s 0.1s/步 |
| 匝間測試 | |
| 輸出電壓設定范圍/精度 | 500～3000V ±(3%×顯示值+8V) |
| 波形比較項目 | 面積、差積、電暈、相位；測試界面顯示三個匝間波形 |
| 直流電阻測試 | |
| 測量范圍及精度 | 10.0mΩ～20KΩ ±(0.3%×顯示值+3個字) 可設定溫度補償 |
| 測試時間范圍/分辨率 | 0～20s 0.1s/步 |
| 測量范圍/測量精度 | -10.0℃～+50.0℃ ±0.5℃ |
| 空載特性 | |
| 電壓測試范圍 | DC:20～400V |
| 電壓精度 | ±(0.5%×顯示值+1個字) |
| 電流測試范圍 | 0.02～2.0A |
| 電流精度 | ±(0.5%×顯示值+2個字) |
| 功率測試范圍 | 1.0-800W |
| 功率精度 | ±(0.5%×顯示值+5個字) |
| 轉向 | |
| 轉向判斷 | 正轉、反轉、不轉 |
| 霍爾特性 | |
| VCC電源 | 3.00～18.00V ±(0.5%×設定值+3個字) |
| 高低電平范圍及精度 | 0.00～18.00V ±(0.5%×顯示值+3個字) |
| 頻率范圍 | 1.0Hz～999.9Hz |
| 占空比范圍 | 1.0～99.9% |
| 占空比精度 | ±(0.5%×顯示值+2個字) |
