| 類型 | 電參數測量?jī)x |
|---|---|
| 操作方式 | 程序控制 |
| 品牌 | AIP |
| 型號 | AIP988X系列 |
| 加工定制 | 是 |
功能特點
● 數字化閉環反饋控制方式，全自動調壓模式，輸出電壓自動修正，且不受外界電網波動影響，保證測試的準確性
● 內置工業計算機，無限量存儲測試條件和測試結果，具有USB存儲接口，方便數據拷貝
● 人性化操作界面，采用Windows操作系統，專業控制軟件，界面簡潔清晰
● 實時檢測環境溫度，電阻測試結果自動轉換為標準溫度值，結果判定更為簡便，同時保證測試的一致性
● 測試系統可以與各類型生產管理系統融合，可定制條碼掃描、報表銘牌打印等擴展功能
● 測試儀器控制核心采用ARM高速處理器，數據處理全面快速
● 可與變頻電源通信，控制變頻電源輸出

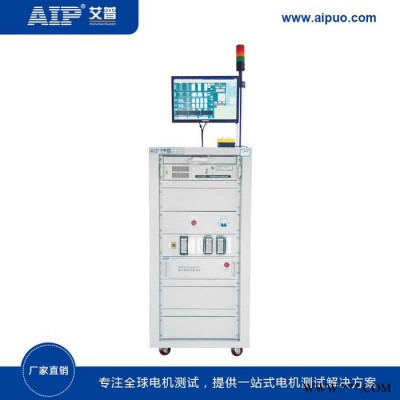

產品概述
本產品主要適用于伺服電機整機的安全性能、反電動勢、霍爾、編碼器性能出廠指標檢測，一次接線，一站式完成全部性能檢測。系統采用工業計算機集中控制，具有穩定性高、體積小、速度快、效率高等特點。
測試項目
交流耐壓、絕緣電阻、直流電阻、電感測試、反電動勢、霍爾特性、編碼器測試（選配）。

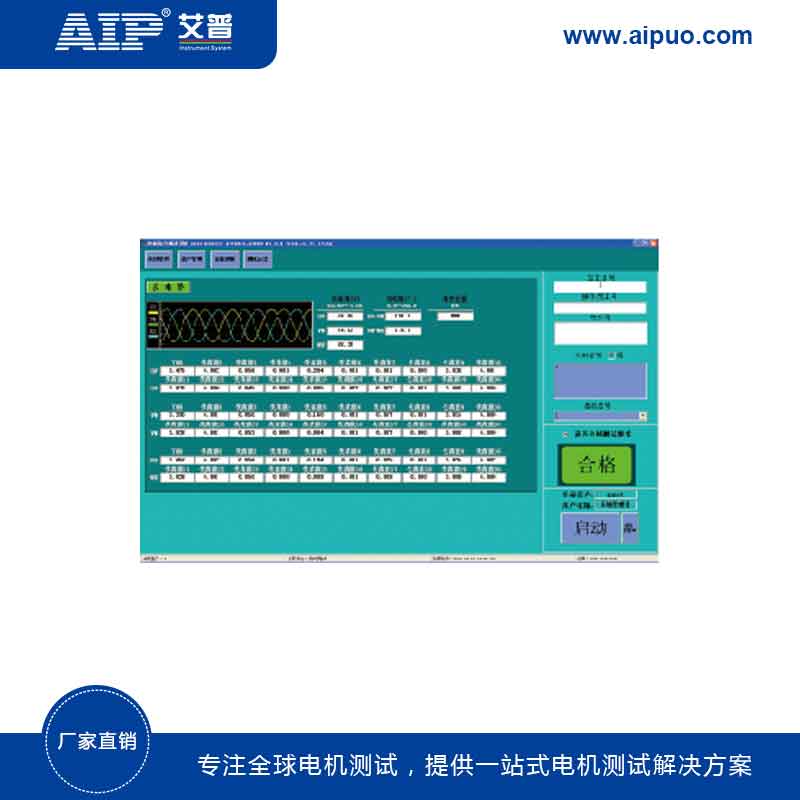

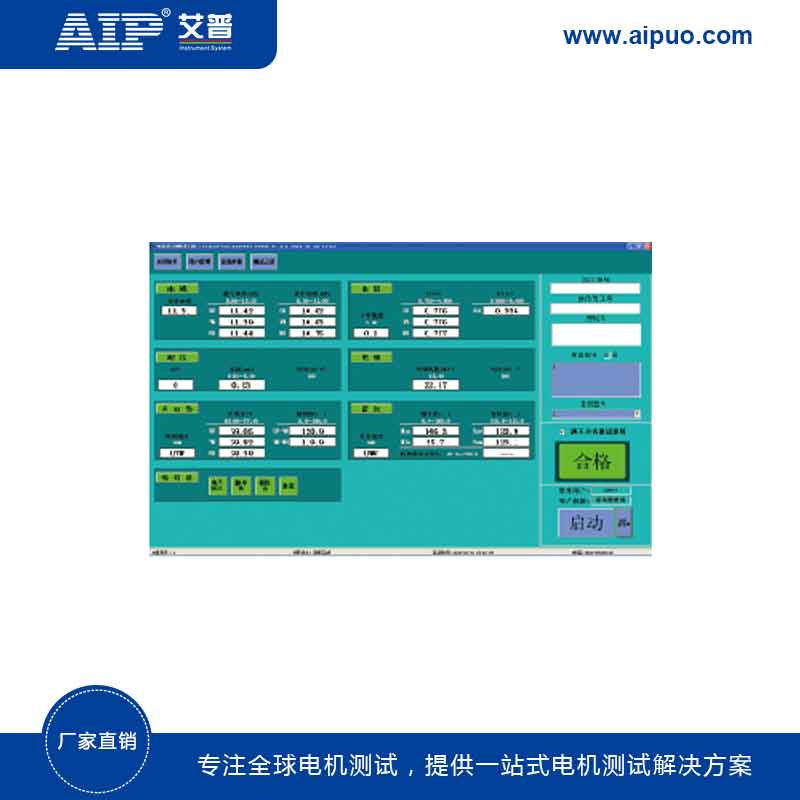

電機類型 測試界面 測試界面 測試界面
技術參數
| 型 號 | AIP988X系列 |
| 測試項目 | 交流耐壓、絕緣電阻、直流電阻、電感測試、反電動勢、霍爾特性、編碼器測試（選配） |
| 交流耐壓 | |
| 輸出電壓設定范圍/精度 | AC 200～3000V ±(3%×設定值+5個字) |
| 擊穿電流測量范圍/精度 | 0.10～25.00mA ±（3%×顯示值+3個字） |
| 測試時間范圍 | 0～300s |
| 絕緣電阻 | |
| 輸出電壓設定范圍/精度 | DC 500V/1000V ±(3%×設定值+3V) |
| 絕緣電阻測量范圍/精度 | 1～500MΩ ≤100MΩ：±(5%×顯示值+3個字) >100 MΩ：±(8%×顯示值+8個字) |
| 測試時間范圍/分辨率 | 1～300s |
| 電感測試 | |
| 測試頻率 | 100Hz/120Hz/1kHz/10kHz |
| 測試電平范圍 | 0.1Vrms/0.3Vrms/1Vrms |
| 電感測量范圍/精度 | 1.00uH～9.999kH 基本精度 0.5% |
| 品質因數范圍 | 0.0001～9999.9 |
| 直流電阻測試 | |
| 電阻測量范圍/精度 | 0.01Ω～20KΩ ±(0.5%×讀數+2個字) 可設定溫度補償，四線制測量 |
| 測試時間范圍/分辨率 | 1～300s 1s/步 |
| 反電動勢 | |
| 測量范圍/精度 | AC 2～100.0V（有效值），±(0.5％的示值+1個字)，轉速1000轉 |
| 波形顯示 | AB，BC，CA一個360°機械角度的波形 |
| 相序判斷 | A-B-CA-C-B |
| 相位差 | 相位差范圍 0.0-360.0°，精度：±1°，以過正零點為基準U、V、W 三相電壓相位差 |
| 霍爾特性 | |
| VCC電源 | 0～18.00V ±(1%×顯示值+1個字) |
| 高低電平范圍/精度 | 0.0～18.00V ±(1%×顯示值+1個字) |
| 頻率 | 1 ～ 599Hz |
| 占空比 | 0.1-99.9% |
| 相序判斷 | A-B-CA-C-B |
| 編碼器測試（選配） | |
| VCC電源 | 0～18.0V ±(1%×顯示值+1個字) |
| 高低電平范圍/精度 | 0.0～18.0V ±(1%×顯示值+1個字) |
| 頻率 | 1 ～ 599Hz |
| 通道 | A+A-/B+B-/Z+Z-/U+U-/V+V-/W+W- |
| 相位差 | 0.0-360.0°，精度：±1°，以過正零點為基準U/V/W相位差、UVW與反電勢的相位差、A/B相位差、 U/V/W/Z信號與反電勢的相位差 |
