| 材質 | 氟塑料 |
|---|---|
| 產地 | 安徽 |
| 規格 | CMB65-40-200 |
| 類型 | 氟塑料磁力泵 |
| 流量 | 25m3/h |
| 排出口徑 | 40mm |
| 驅動方式 | 電磁 |
| 適用范圍 | 化工 |
| 吸入口徑 | 65mm |
| 性能 | 耐腐蝕 |
| 揚程 | 50m |
| 用途 | 化工泵 |
| 原理 | 噴射泵 |
| 轉速 | 2900rpm |
| 葉輪數目 | 單級 |
| 葉輪結構 | 半開式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 品牌 | JiangNan/江南 |
| 型號 | CMB |

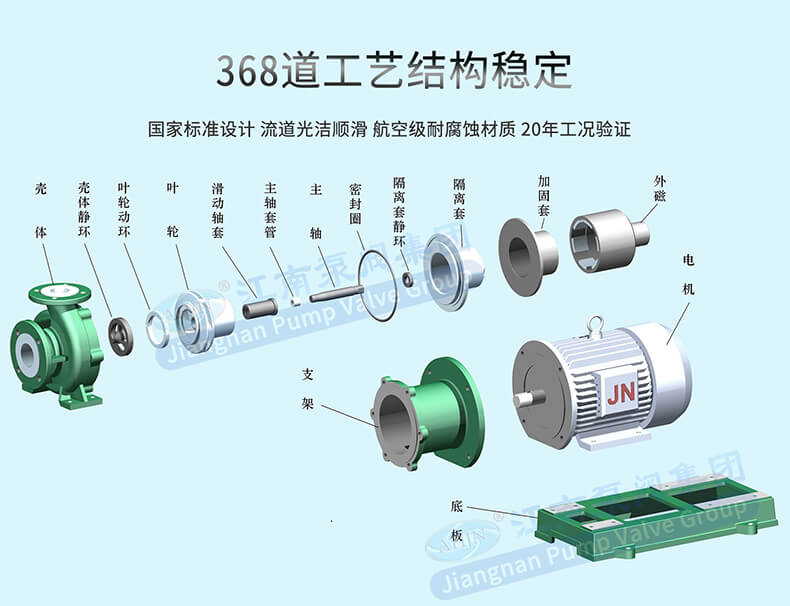

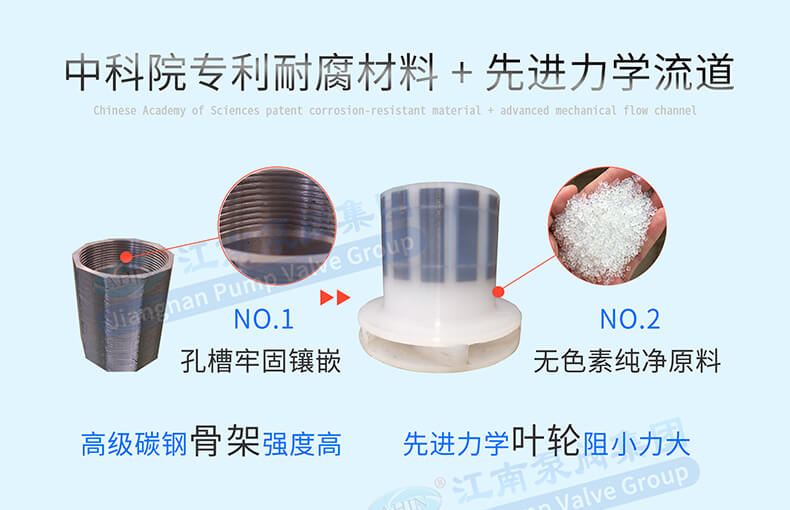

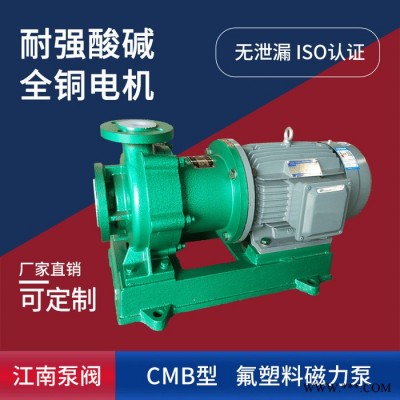

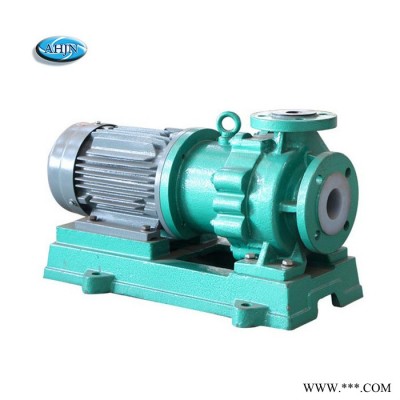

CMB系列氟塑料磁力泵，運用ANSYS ICEM+CFD/CFX有限元分析、流體可視化仿真技術高性能的水力模型，泵體與葉輪、葉輪與隔離套設計有固體顆粒阻擋環結構，減小了顆粒磨損；支撐軸采用固定轉軸寬支點非懸臂支承結構，免除了軸傳轉動轉子斷軸煩惱，穩定性更好；非金屬的材料制造的加固套，提高了運行可行性；PLUS SSiC 復合陶瓷制造滑動軸承部件，不僅耐固體顆粒磨損，而且可承受抽空狀態下30min空運行。
CMB系列具有耐顆粒、抗干磨、高效節能、運行穩定、靜音低振、可靠性高、壽命長等優點，是強腐蝕、有毒、易揮發、易燃易爆、有機溶劑和貴重液體理想的環保輸送設備。使用溫度范圍：-20°C~150°C
聯系方式：0563-5090135
| 序號 | 型號(Model) | 轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m? | |||||||
| 流量 | 揚程 | 效率 | 進口 | 出口 | 汽蝕余量 | 電機功率 | 整機重量 | ||
| Flow | Pump head | η | Inlet | Outlet | Npshr | Power | Weight | ||
| (m?/h) | (m) | (%) | (mm) | (mm) | (m) | (kW) | (kg) | ||
| 1 | CMB25-20-125 | 2 | 20 | 24 | ?25 | ?20 | 2.0 | 0.75 | 35 |
| 2 | CMB25-20-160 | 2 | 32 | 22 | ?25 | ?20 | 2.0 | 1.1 | 40 |
| 3 | CMB25-20-200 | 2 | 50 | 20 | ?25 | ?20 | 2.0 | 2.2 | 65 |
| 4 | CMB32-20-125 | 3.6 | 20 | 19 | ?32 | ?20 | 2.0 | 1.1 | 40 |
| 5 | CMB32-20-160 | 3.6 | 32 | 27 | ?32 | ?20 | 2.0 | 1.5 | 50 |
| 6 | CMB32-20-200 | 3.6 | 50 | 24 | ?32 | ?20 | 2.5 | 3 | 75 |
| 7 | CMB40-25-125 | 6.3 | 20 | 36 | ?40 | ?25 | 2.5 | 1.5 | 45 |
| 8 | CMB40-25-160 | 6.3 | 32 | 33 | ?40 | ?25 | 2.5 | 2.2 | 50 |
| 9 | CMB40-25-200 | 6.3 | 50 | 29 | ?40 | ?25 | 2.5 | 5.5 | 95 |
| 10 | CMB40-25-250 | 6.3 | 80 | 25 | ?40 | ?25 | 2.5 | 7.5 | 135 |
| 11 | CMB50-32-125 | 12.5 | 20 | 47 | ?50 | ?32 | 2.5 | 2.2 | 50 |
| 12 | CMB50-32-160 | 12.5 | 32 | 43 | ?50 | ?32 | 2.5 | 4 | 95 |
| 13 | CMB50-32-200 | 12.5 | 50 | 40 | ?50 | ?32 | 2.5 | 7.5 | 125 |
| 14 | CMB50-32-250 | 12.5 | 80 | 35 | ?50 | ?32 | 2.5 | 11 | 190 |
| 15 | CMB65-50-125 | 25 | 20 | 55 | ?65 | ?50 | 2.5 | 4 | 90 |
| 16 | CMB65-50-160 | 25 | 32 | 50 | ?65 | ?50 | 2.5 | 5.5 | 105 |
| 17 | CMB65-40-200 | 25 | 50 | 45 | ?65 | ?40 | 2.5 | 11 | 160 |
| 18 | CMB65-40-250 | 25 | 80 | 40 | ?65 | ?40 | 2.5 | 18.5 | 230 |
| 19 | CMB80-65-125 | 50 | 20 | 54 | ?80 | ?65 | 3.0 | 5.5 | 80 |
| 20 | CMB80-65-160 | 50 | 32 | 52 | ?80 | ?65 | 3.0 | 11 | 135 |
| 21 | CMB80-50-200 | 50 | 50 | 46 | ?80 | ?50 | 3.0 | 18.5 | 190 |
| 22 | CMB80-50-250 | 50 | 80 | 43 | ?80 | ?50 | 3.5 | 30 | 310 |
| 23 | CMB100-80-125 | 100 | 20 | 63 | ?100 | ?80 | 3.5 | 11 | 140 |
| 24 | CMB100-80-160 | 100 | 32 | 50 | ?100 | ?80 | 3.5 | 18.5 | 195 |
| 25 | CMB100-65-200 | 100 | 50 | 46 | ?100 | ?65 | 3.5 | 30 | 310 |
| 26 | CMB100-65-250 | 100 | 80 | 43 | ?100 | ?65 | 4.0 | 45 | 420 |
| 27 | CMB125-80-160 | 160 | 32 | 60 | ?125 | ?80 | 4.0 | 30 | 360 |
| 28 | CMB125-100-200 | 200 | 50 | 55 | ?125 | ?100 | 4.5 | 55 | 500 |
