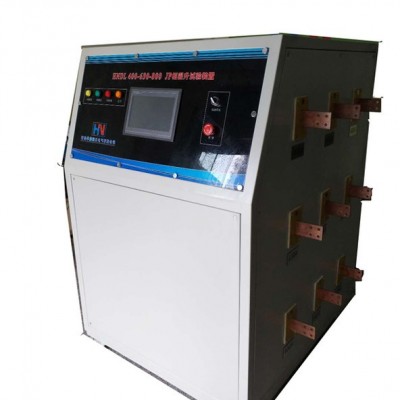

HNWDL-10000溫升三相大電流發生器 電纜熱循環溫升試驗設備

用于電力系統技術人員檢驗電流互感器保護裝置及二次回路電流試驗。也可用于開關，電纜、直流電流傳感器和其它電器設備作電流負載試驗及溫升試驗。

溫升大電流發生器主要用于母線槽，開關，開關柜和其它電器設備作電流負載試驗及溫升試驗。

功能特點：

1）內置高配置工控機，采用可編程控制器西門子S730PLC作為中心處理器，對交流信號進行實時掃描,實現監測和閉環控制。

2）進口PC機15英寸真彩大液晶觸摸工業平板電腦操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單。

3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統，配有4個USB口，輕松外掛U盤、打印機等多種設備。并以通過鼠標接口直接操作。。

4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，。

5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。。

6）人性化界面，軟件界面友好，試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位。

7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗。

8） 帶三相自動平衡系統，保證三相平衡輸出，0.5級。

主要技術指標
1、供電電源：AC380V±10% 50HZ三相四線
2、標稱容量：36KVA  （根據指標定）
3、輸出電流：3*500A,1000,2000,5000,10000  既可以三相同時輸出也可單相分別輸出
4、測量準度：0.2級
5、空載電壓：≥3*6V
6、測量時間范圍：0-99.999s 分辨率:1ms（選配）
7、大輸出持續時間：≤600s（連續運行時間請說明）
8、重量：80Kg

電纜熱循環溫升試驗設備
