| 通信接口 | 485總線，4位5.08插拔端子 |
|---|---|
| 安裝方式 | 35mm標準導軌式安裝(6模數) |
| 額定電流 | 20A（單路），抗浪涌電流能力500A/20ms（單路） |
| 工作電壓 | 12V |
| 工作電源 | 交流 |
| 外殼材質 | PC |
| 種類 | 燈控制器 |
| 分類 | 組合邏輯控制器 |
| 品牌 | 奧杰特 |
| 型號 | 4路20A |
| 加工定制 | 是 |
| 質量認證 | CCC |
智能照明模塊主要適用于辦公樓、酒店、商場、廣場、圖書館、公園、廣告燈、景觀照明等場合
智能照明系統是利用先進電磁調壓及電子感應技術，對供電進行實時控制與跟蹤，自動平滑地調節電路的電壓和電流幅度，改善照明電路中不平衡負荷所帶來的額外功耗，提高功率因素，降低燈具和線路的工作溫度，達到優化供電目的照明控制系統。
性能描述：
1，標準導軌式安裝占8個模數位；
2，提供4路16A（20A）繼電器開關，每回路可獨立控制3500W設備開關；
3，可設置各回路的開機初始值；
4，具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊；
5，執行場景命令后立即向集中控制中心返回各個回路的實際開關狀態；
6，具有本機及遠程編程、測試功能；
7，自帶應急開關按鍵，方便調試；
8,自帶回路狀態指示燈，開關狀態一目了然；
9，支持在線刷新程序；
10，采用CAN-BUS總線通信
優點：
1、節能，通過定時、及時統一開關照明設備，節約能源
2、提高管理效率，照明設備統一開關管理，不需逐個開關，節約人力
3、功能靈活，多種照明模式及控制方式，達到靈活控制照明設備
4、易于擴展，不需要大量線路改造，方便增加刪減設備
5、節省施工時間，系統僅在輸出單元和負載之間使用負載線纜連接、模塊化、分布式的安裝結構
6、線路簡單，無須改造舊有線路，節省大面積電纜用量
7、空開保護，具有子回路保護功能，當過載或出故障時，MCB將會跳閘
8、弱電控制強電，消除觸電、火災等隱患
9、提高管理水平，減少維護費用
一、型號說明
產品名稱

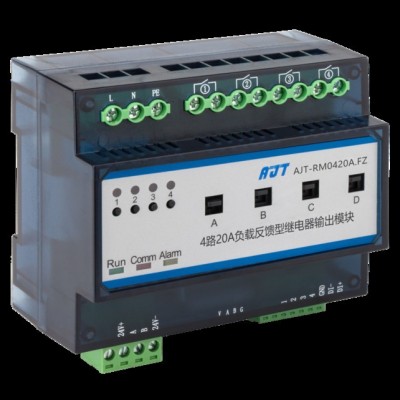

4路20A繼電器輸出模塊
產品型號
AJT-RM0420A
二、產品功能
磁保持功能（自鎖）
干接點聯動功能
消防聯動功能
手動本地調試按鈕
繼電器過零切換
繼電器開關次數統計
繼電器閉合時間累加
模塊自檢及看門狗功能
延時啟動功能
三、技術參數
| 工作電壓 | 12-24V DC |
| 工作電流 | 啟動電流：60mA |
| 待機電流：60mA | |
| 工作電流：65mA | |
| 工作環境 | 溫度：0℃~45℃，濕度：10%~95% |
| L、N、PE | 過零檢測、零火線輸入、3位7.62接線端子 |
| 負載接口 | 繼電器輸出，4*2位7.62接線端子 |
| 通信接口 | 485總線，4位5.08插拔端子 |
| 聯動接口 | 4組干接點輸入接口，1組消防輸入接口 |
| 額定電流 | 20A（單路），抗浪涌電流能力500A/20ms（單路） |
| 手動開關 | 機械式手動開關及手動本地調試按扭 |
| 安裝方式 | 35mm標準導軌式安裝(6模數) |
| 外形尺寸 | 108mm(W)×88mm(H)×66mm(D) |
| 重 量 | 350g |
4路20A繼電器輸出模塊功能
1、定時控制功能
智能燈光控制系統通過日程管理模塊，可以根據個人生活習慣，智能照明控制器，對燈光的定時開閉進行定義。例如，在每天早晨7:00，將臥室的燈光緩緩開啟到一個合適亮度；在深夜，智能照明品牌，自動關閉全部的燈光照明，任你所選，任你所用，時時刻刻為你效勞。
2、全開全關和記憶功能
整個照明系統的燈可以實現一鍵全開和一鍵全關的功能。不用一個按鍵一個按鍵的去關閉或者開啟燈光，減少不必要的麻煩。
3、場景設置
設置固定模式，一次編程即可一鍵控制。或者自由設置，根據您個人的需要，智能照明控制系統，賦予它更多的功能，用自己的想法控制燈。
