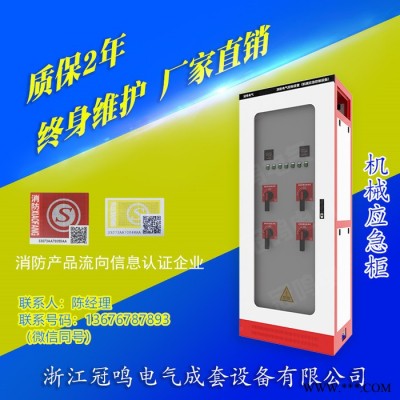

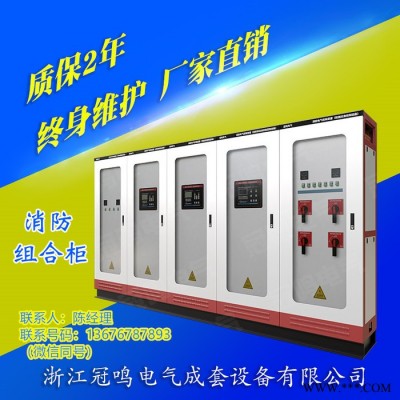

消防控制柜

1、產品特點和用途

GMK-2XF-18.5-YPP一用一備消防泵控制柜系列消防電氣控制裝置（消防泵控制設備）依據標準GB16806-2006消防聯動控制系統生產制造，可滿足用于消防供水水泵的控制要求，可采用一用一備消防泵控制柜供電方式；能對消防泵的斷路及故障現象進行自動切換；對電動機的起動有缺相，過載，過流，短路等保護功能；功能齊全，靈活可靠。該設備可用于多種領域的消防供水。

2、規格

GMK-2XF-18.5-YP一用一備消防泵控制柜系列控制柜采用380V/50Hz 供電，控制水泵功率15KW - 160kW。

3、型號的組成及其代表意義

4、使用環境條件

1. 環境溫度： 0-+40；

2. 相對濕度：90以下(電控部分)；

3. 周圍環境：無腐蝕金屬和破壞絕緣的潮濕氣體及塵埃；

5、工作條件

1. 要求按電氣設備的安裝技術標準及設備容量配線；

2. 控制柜應良好接地，接地電阻應0.1Ω；

安全使用注意事項

高壓！維修之前請務必切斷電源。

操作之前請務必閱讀說明書。

輸入線錯誤的連接將導致非正常的電壓，將導致本設備損壞以及后續設備的損壞或者事故。

控制柜必須正確的接地。

控制柜必須接零線。

非專業人士請勿操作本設備！

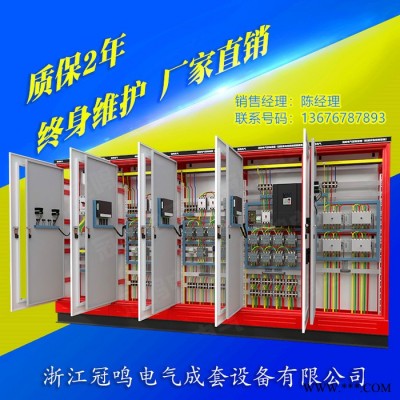

結構特征與工作原理

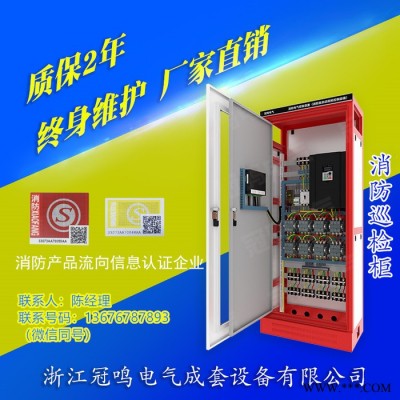

1、結構特征

GMK-2XF-18.5-YP一用一備消防泵控制柜裝置（消防泵控制設備）采用控制器控制方式，手動控制優先，自動控制時消防信號自動起泵。設計靈活且可靠。

2、工作原理

1.消防電氣控制裝置（消防泵控制設備）主要用于消火栓系統，采用一用一備消防泵控制柜啟動的方式。

2.系統具有手動和自動功能。自動時，自動指示燈點亮，當消防信號到達，自動啟動一臺水泵；手動時，手動運行指示燈點亮，可手動啟停所要啟動的水泵。

3.系統具有故障切換功能。當一臺水泵出現過載時，另一臺水泵會投入運行，此時黃色故障指示燈點亮且故障聲警蜂鳴器報警。

4.系統具有遠程控制和信號反饋接口可連接至消防栓、消防中心等。消防栓或消防中心啟動DC24V消防信號時，消防栓控制柜會自動啟動消防栓泵運行。

5.系統具有缺相、錯相保護功能。當缺相、錯相信號到達時，水泵停止運行，故障聲警蜂鳴器報警。

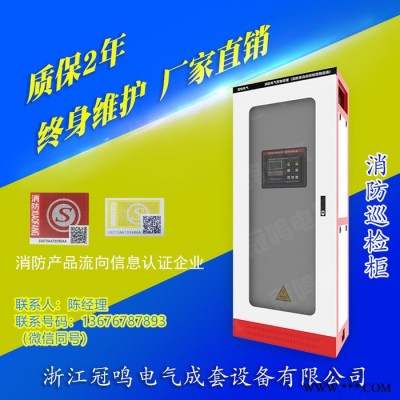

6.系統可參與集中巡檢。系統給集中巡檢控制柜預留了所需信號的接線端子（包括系統接到集中巡檢控制柜的信號和來自集中巡檢控制柜的巡檢信號）。

技術特性

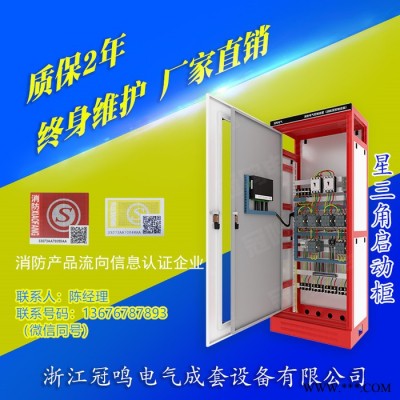

對于功率大于15KW的水泵一般可采用一用一備消防泵控制柜啟動的方式星型啟動時啟動電流一般為電機額定電流的1.52.5倍啟動完畢后電機線電流為電機額定電流的0.586倍功率。

安裝與調試

1、安裝

1.在設備運輸?shù)浆F(xiàn)場時，應立即開箱檢驗，對設備外觀損壞等物流造成的損壞應立即采取拍照或拒簽等措施。如果長時間不安裝，應將設備放置在干燥的環境中，避免潮濕、腐蝕性氣體等。

2.設備柜體應放置水泥基礎之上，有條件的應該在水泥基礎上安裝槽鋼底座，槽鋼應該通過鐵排等匯集到工程的接地端。確保設備的接地安全可靠。

3.設備進線可采用下進線和上進線方式，可根據現場情況決定，必須考慮到防水防凝露，水不能通過電纜槽等流到控制柜中。

4.設備無論是放在水泥基礎上還是槽鋼上，都必須在控制柜的底部安裝地腳螺絲固定設備，不得簡單的放在上面，多個柜子并排擺放時，每個柜子需要拼接固定在一起，保證前面板的水平，美觀和整體強度。

5.設備的進出線安裝，應達到相關規范標準，電纜槽中的線應采用電纜線，盡量不使用沒有護套的線。信號線宜采用帶屏蔽層的電纜線，屏蔽層應在進入兩個設備之前進行接地。采用穿管或電纜橋架等安裝時，應預先放置10的線纜備用線到遠端，不少于2根，備用。

6.在安裝的過程中不得使用硬物撞擊設備，不得讓雜物或污物遺留在管網中。

7.根據控制柜原理圖接主回路線。L1、L2、L3、N為電源三相四線接入，1U、1V、1W，2U、2V、2W，3U、3V、3W，4U、4V、4W，分別接水泵電機。

8.主回路線接完后接控制信號線，控制信號線一般包括分控柜信號、消防信號、保護信號等。請根據您圖紙上的要求接好相關信號線。

9.接線要求：電線穿管時，禁止將電源線和信號線穿于同一穿線管中，在穿線時不得破壞電纜的絕緣層。接線時每一個接線端子必須緊固。

10.接好線后請仔細檢查、核對，并確認無誤，但暫不送電。

2、調試

1.設備試運行前先將進出水管的閥門打開，確認進水出正常。

2.打開泵的出口閥門并對每臺泵排空氣，直到空氣排放完畢為止。

3.給控制柜上電，這時電源指示燈亮。將泵的空氣開關斷開將旋鈕開關旋到停止位置，查看設備的動作是否正常，如一切正常請合上泵的空氣開關準備試運行。

4.試運行時請先手動運行每臺泵，看泵的運轉方向是否正確，啟停是否正常，然后將旋紐開關旋到自動位置，查看自動運行是否正常。

5.一切正常后可選擇自動運行。

使用、操作

1、送電

合上電源開關，檢查控制器是否顯示正常，控制裝置處于裝備狀態，控制裝置電源指示燈亮。

2、管理權限

1.本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，控制面板上設有專門的管理權限按鍵和密碼顯示窗口；

2.當顯示- - -時代表控制系統已鎖住，通過按住管理權限 鍵5秒，窗口會閃爍顯示0 0 0，代表可進行輸入權限密碼；

3.通過鍵與鍵和鍵輸入正確的權限密碼后，按一下管理權限鍵，當顯示run代表系統已解除權限，可進行對設備的操作及控制；

4.當再次按一下管理權限按鍵時，系統將退出正常操作，進入權限管理并顯示- - -；

5.當忘記密碼時，可通過同時按住手/自動和主/備選擇鍵5秒以上，數碼管將顯示出之前所設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！

3、手動方式時的操作

1.手動時將手/自選擇按鍵置于手動運行，此時遠程控制無效；

2.按下相應水泵的啟/停按鈕控制水泵啟停 ，并觀察相應的泵的工作指示燈。

4、自動方式時

1.自動時將手/自選擇按鍵置于自動運行，并按主/備選擇按鍵用于選擇幾號泵作為備用泵，系統將自行根據消防中控室聯動或多線控制型號自動啟動水泵供水；或以消火栓按鈕信號控制啟?？矗藭r控制電壓為DC24V。

2.故障切換功能，改變備用水泵時的操作。

3.改變備用水泵時：在系統停機時方向可使用手/自選擇按鍵改變備用泵，工作模式（例如，當處于在一號備用位置時，有遠程啟動信號時啟動2號泵，在2號泵發生故障時，1號備用泵自動投入工作，同時發出聲光報警信號。）在測試操作時，斷開使用泵電源作為故障現象進行模擬操作。

4.反饋信號：在自動控制狀態以下不同的消防啟動信號啟動設備，在消防中控室檢測是否有各泵的運行，故障燈回答信號。
