一、適用范圍

1．1區 、2區**性氣體環境危險場所

2．ⅡA，ⅡB,ⅡC類T1～T4/T5/T6組**性氣體環境；

3．20區、21區、22區可燃性粉塵氣體環境場所；

4．海拔高度不超過2000m；

5．25℃時，相對濕度95％以下；

6．工作環境溫度-20℃～+40℃之間；

7．應用于石油、化工、軍工、醫藥、天燃?xì)?、航?*性氣體環境及海洋石油平臺、油輪等場所。

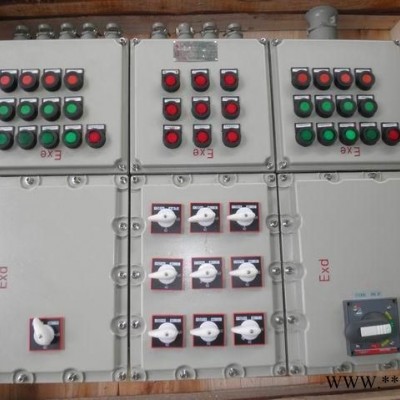

防爆配電箱|防爆照明配電箱|防爆動力配電箱

二、主要技術參數

額定電壓:   AC220V/380V

防爆標志:   ExdeⅡB T4/T5/T6、ExdeⅡCT4/T5/T6、DIPA20TA，T4/T5/T6

防護等級:   IP54 、IP56、IP65（需IP66訂貨時請注明）

防腐等級:   WF1

防爆配電箱|防爆照明配電箱|防爆動力配電箱

三、產品特點：

1、本產品為鑄鋁合金外殼，鋁合金為ZL102符合1173-74**標準。采用高溫一次壓鑄成型，壓鑄產品表面光滑，外形美觀大方，金屬結構組織細密高,外殼內部無氣泡、無砂眼，抗沖擊性能好，產品外殼防爆性能好，產品上有壓制的**性防爆標志；

2、產品外殼先進行高速拋丸清理，再采用高壓靜電噴塑工藝進行表面噴塑，再經自動化烘干技術烘干，其塑粉層附著力強，防腐、抗氧化、日照性能明顯提高；

3、本產品為復合型，元件腔采用隔爆型結構，進、出線腔采用增安型結構。采用模塊組合，各回路可以自由選擇、拼裝，客戶可以根據自已的需求訂制相應的配電箱；

4、可根據用戶要求作為應急照明配電箱；

5、產品外表顏色為灰色；

6、所有外露緊固件均采用不銹鋼材質，增強了產品的防腐性能；

7、產品內部可配塑殼斷路器（作總開關）、小型斷路器（具有過載及短路保護功能）及其它附件。除附件外，均為施耐德元件；其它元件如：指示燈、按鈕、儀表等元件，為我公司特制防爆元件，防爆性能及電氣性能可靠。元件也可按用戶指定的要求進行選用；

8、配電箱內部導線采用OT接線端子冷壓接，并穿套管進行絕緣處理，接線端子采用專用帶防松瓦墊緊固，確保電氣性能的穩定性。也可按用戶需求選用指定的接線端子，如：魏德米勒、菲尼克斯、ABB等知名品牌；

9、電纜進出線方向多種，主要有上進上出、上進下出、下進下出、下進上出等多種形式。進出線口采用管螺紋，配置電纜夾緊密封裝置，鋼管、電纜布線均可；客戶訂貨時請詳細說明，也可按用戶要求進行特制。

10、配電箱內設專門的密封結構，密封效果良好，起到良好的防護作用；

11、配電箱安裝方式一般為掛式，特殊要求時可做成立式、座式或配電柜式；

12、電纜配置方式為：動力箱：輸入3P+N+PE/輸出3P+N+PE

照明箱：輸入3P+N+PE/輸出1P+N+PE；

13、本系列產品經鑄造、加工、裝配、檢驗等十余道工序，產品檢驗合格后才允許包裝出廠；

14、本系列產品出廠時，隨機配有《使用說明書》、《保險卡》、《出廠合格證》、特殊元件的《使用說明書》、電氣原理圖等技術文件；客戶接線驗貨時請仔細閱讀；

15、本系列產品為專用木箱包裝，并嚴格按相關**標準要求進行包裝出廠。
