| 材質 | 鑄鐵 |
|---|---|
| 電壓 | 380V |
| 工作溫度 | 常溫 |
| 功率 | 7.5kw |
| 級數 | 3級 |
| 流量 | 12.5m3/h |
| 排出口徑 | 40 |
| 驅動方式 | 電動 |
| 輸送介質 | 清水 |
| 吸入口徑 | 50 |
| 性能 | 無泄露,衛生 |
| 揚程 | 75 |
| 用途 | 清水 |
| 執行標準 | 國標 |
| 轉速 | 2950 |
| 泵軸位置 | 臥式 |
| 葉輪數目 | 1 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 單吸 |
| 品牌 | 恒泉 |
| 型號 | DG12-25*3 |
| 質量認證 | ISO9001 |
概述
DG型單級多級離心泵作為高壓鍋爐給水泵或其它高壓給水用，輸送介質溫度不超過160℃（中壓不超過105℃），適用于電廠各種容量機組的單元制及母管道制給水系統。
結構說明

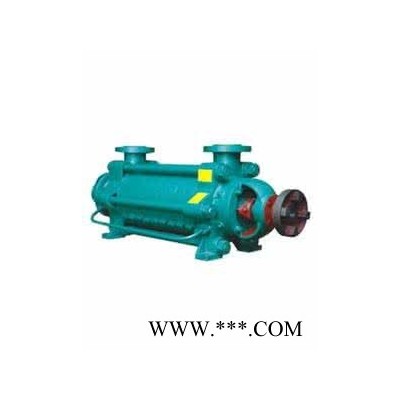

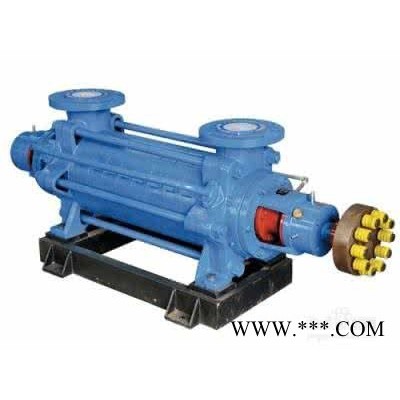

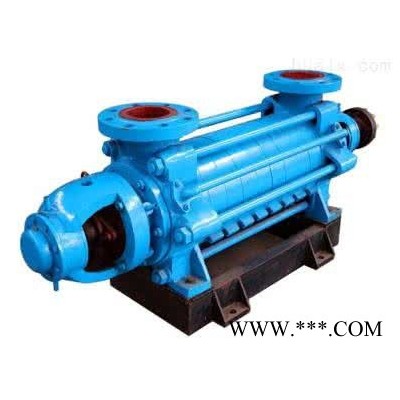

本型泵是單殼體節段式多級離心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠聯接成一體，各段之間靜止結合面主要靠金屬面密封外，并沒有O型膠圈作為輔助密封。DG型高壓泵的吸入段、中段、吐出段采用鍛件。
軸封
本系列泵軸封采用軟填料密封，用冷卻水冷卻，也可根據用戶要要采用機械密封。
軸承和平衡裝置
DG型中壓型泵轉子由泵軸兩端的滾動軸承來支承。稀油潤滑，且用循環水冷卻，轉子的軸向推力采用平衡盤自動平衡。均衡回水經過均衡回水管返回到泵吸入段。
DG型次高壓型泵轉子由泵軸兩端的滑動軸承來支承。稀油潤滑，且用循環水冷卻，轉子的軸向推力采用平衡盤平衡。在平衡室和前段之間裝有回水管。
DG型高壓型泵轉子由泵兩端的滑動軸承來支承。軸承用強制潤滑，泵本身配帶油系統，轉子的軸向推力用平衡盤來平衡。且?guī)в兄雇戚S承，用于承受由于工況變化而產生的殘余軸向力，在平衡室體和吸水管之間裝有回水管。
傳動

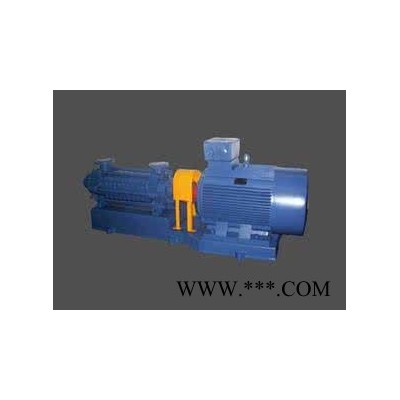

中壓、次高壓型泵通過彈性聯軸器由電動機驅動。從傳動方向看，泵為順時針方向旋轉。
高壓型泵通過彈性聯軸器由電動機驅動，也可根據用戶需要配帶齒型聯軸器，膜片聯軸器，液力偶合器，原動機可采小汽輪機或電動機驅動，從傳動方向看，泵為順時針方向旋轉
型號說明
例：DG45-80×6
DG——單吸多級次高壓鍋爐給水泵
45——泵設計點流量
80——泵單級揚程
6——泵級數
