上海辛機供應懸臂控制箱，懸臂系統，懸臂配電箱，吊臂控制箱等

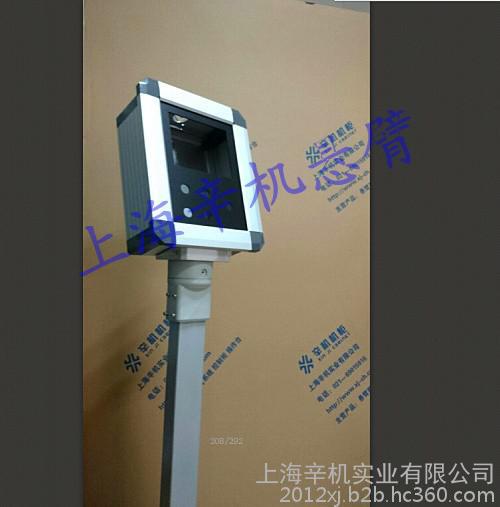

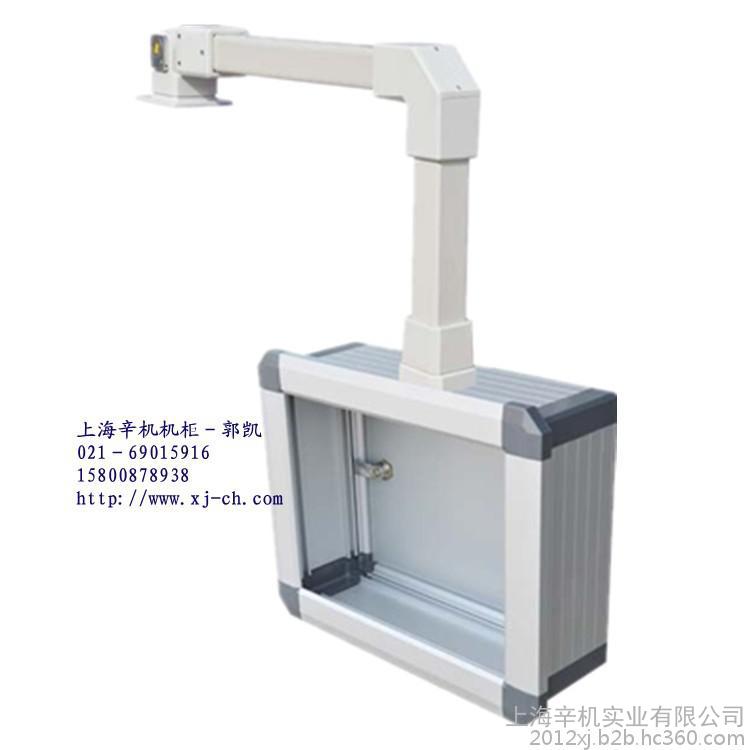

CP210/CP140系統懸臂控制箱由高品質陽極氧化鋁型材和鋁壓鑄角部件拼接而成。簡潔外觀設計，結構穩固。表面陽極氧化的鋁型材更易于擦拭，始終保持箱體光亮如新。

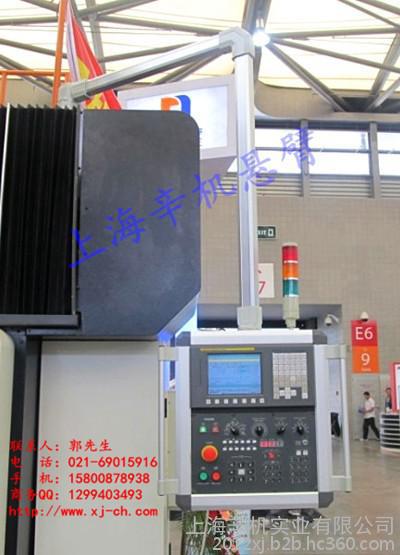

懸臂控制箱廣泛應用在數碼機床，裝配線及專用設備上各類人機界面和附件的安裝，配合懸臂或支撐系統，完全能符合實際操作的要求，箱體尺寸完全按照需求定制。

基本性能及參數

有效安裝深度：

            CP210:210mm;CP140:140mm

定制**大尺寸；

    前面板寬度<700mm；前面板高度<800mm

防護等級：

    后開門：IP54；螺釘固定后面板：IP65

材料：

    鋁型材和把手：鋁合金6063

    角部件：壓鑄鋁合金102

    把手固定件：PA玻纖增加

顏色：

    鋁型材和把手：陽極氧化鋁本色

    角部件：巖石灰 近似RAL7012

    后門（后面板）：3mm鋁板

    拉絲陽極氧化鋁本色

把手因定件：銀色

也可提供機箱噴漆：淺灰RAL7035

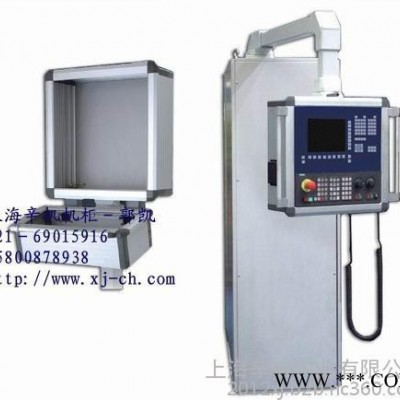

懸臂控制箱采用高質量鋁型材制造，外表噴塑。廣泛應用于數控機床，生產線及專用設備上數控系統和各類觸摸屏的安裝。
    箱體通過轉軸部件可直接安裝于床身實現左側單軸旋轉或者右側單軸旋轉，也可制成標準對稱箱體與各種懸臂或支撐系統配合使用，箱體尺寸可按要求定制。



550.7.090.00 箱體連接件，材質鋁，可水平旋轉0-320°。
550.7.100.00 90°轉角，材質鋁。

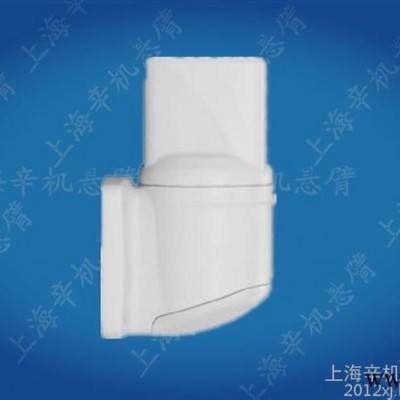

550.7.110.00 水平墻座，材質鋁，可水平旋轉0-180°。

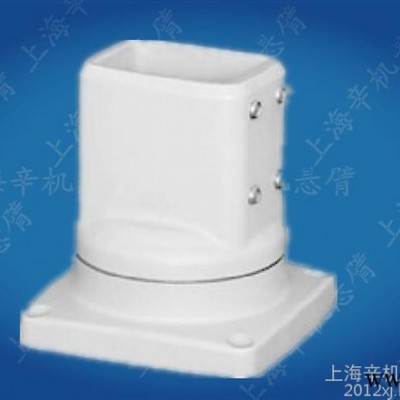

550.7.120.00 頂座，材質鋁，可水平旋轉0-320°。
550.7.130.00 中間連接件，材質鋁，可水平旋轉0-320°。
550.7.140.00 底座，材質鋁。
550.7.150.00 90°箱體連接件，材質鋁，可水平旋轉0-320°。

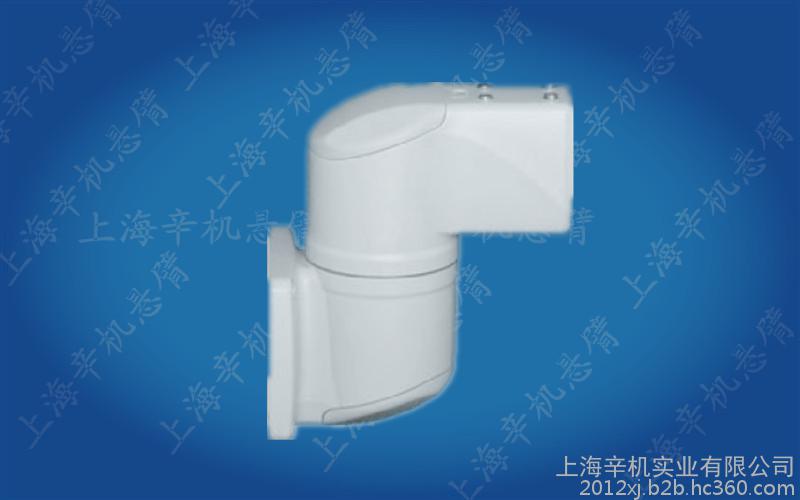

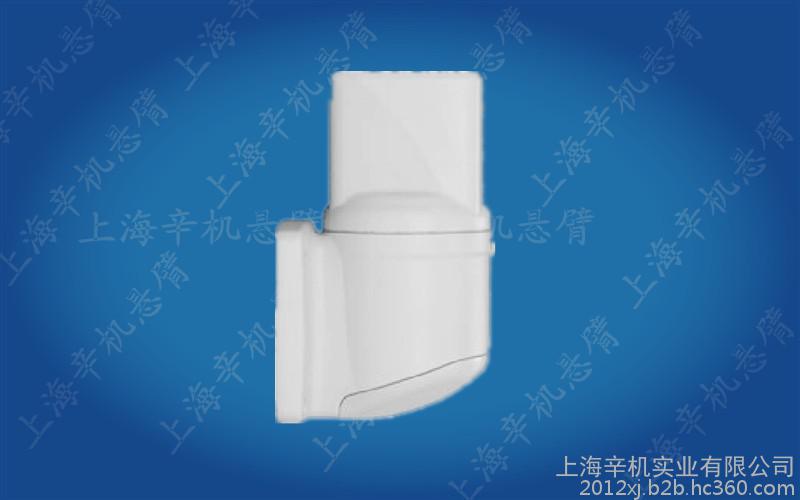

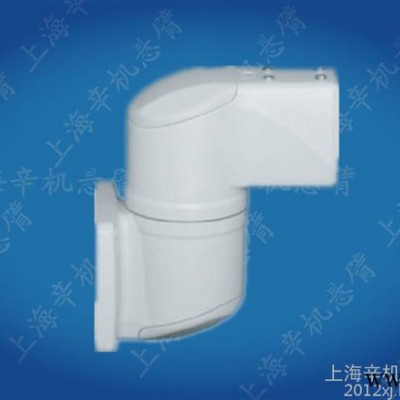

550.7.170.00 垂直墻座，材質鋁，可水平旋轉0-180°。
550.7.180.00 可旋轉底座，材質鋁，可水平旋轉0-320°。
550.7.190.00 可旋轉90°轉角，材質鋁，可水平旋轉0-320°。
550.7.100.70 連接管，材質鋁，長度1000mm，外徑55*75，內徑43*60。

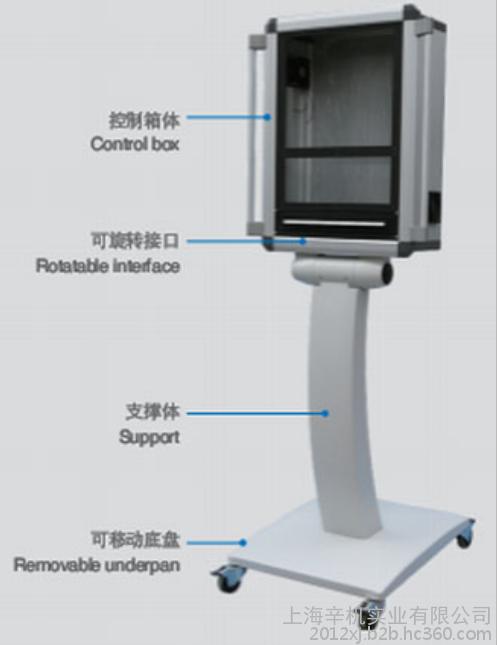

800.8.500.00 底盤，材質鋼，腳輪4個。
800.8.160.00 15度斜面連接件，材質壓鑄鋁合金。
