| 產品認證 | CCC |
|---|---|
| 額定電流 | 150A |
| 規格 | CP |
| 結構形式 | 固定式 |
| 外殼材質 | 鋁合金 |
| 外形尺寸 | 210 |
| 殼體防護等級 | ip54 |
| 品牌 | 辛機懸臂 |
| 型號 | CP |
| 加工定制 | 是 |
| 短路關合電流 | 20KA |
上海辛機懸臂可按需定制，具體尺寸不同，型號不同，價格不同，以上價格僅供參考，請與賣家聯系后拍下
聯系人：郭先生 聯系電話：18017658271 021－69015916
產品介紹:

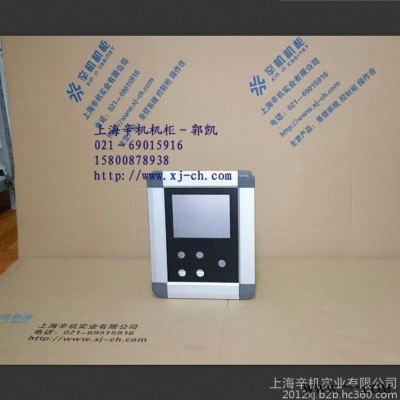

CP210/CP140系列控制箱由高品質陽極氧化鋁型材和鋁壓
鑄角部件拼接而成。簡潔外觀設計，結構穩固。表面陽極
氧化的鋁型材更易于擦拭，始終保持箱體光亮如新。
控制箱廣泛應用在數控機床，裝配線及專用設備上各類
人機界面和附件的安裝，配合懸臂或支撐系統，完全能
符合實際操作的要求，箱體尺寸完全按照需求定制。
新型輕型系列懸臂4460配合44*60鋁管，用于懸掛或支撐小型控制箱體。鋁管表面采用噴塑處理，組件全部采用鋁合金壓鑄工藝制造，在保證強度及合理的結構下，一日游重了外觀的特有風格

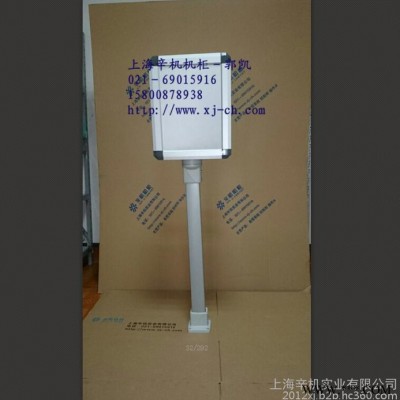

【懸臂系統】基本說明懸臂控制箱采用高質量鋁型材制造，外表噴塑。廣泛應用于數控機床，生產線及專用設備上數控系統和各類觸摸屏的安裝。
箱體通過轉軸部件可直接安裝于床身實現左側單軸旋轉或者右側單軸旋轉，也可制成標準對稱箱體與各種懸臂或支撐系統配合使用，箱體尺寸可按要求定制。

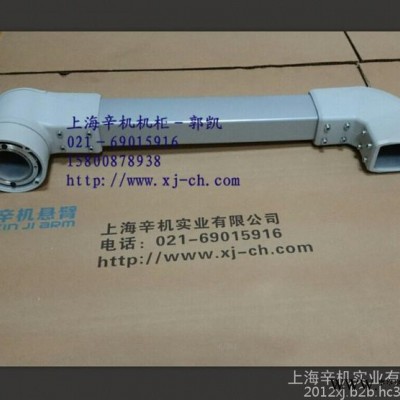

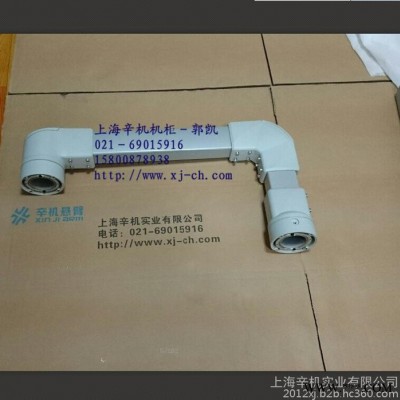

4460系列輕型懸臂組件配合44*60鋁管，用于懸掛或支撐小型控制箱體。鋁管表面采用噴塑處理，組件全部采用鋁合金壓鑄工藝制造，在保證強度及合理的結構下，更注重了外觀的特有風格。
懸臂系統 懸臂機柜 懸臂組件 55/75系列鋁管 該系列中型懸臂組件配合55*75MM鋁管
80系列中重型懸臂組件，配合80*80MM鋼管用于懸掛或支撐控制箱體。設計中充分考慮
【懸臂系統】參數規格
440.6.090.00 箱體連接件，材質鋁，可水平旋轉0-320°。

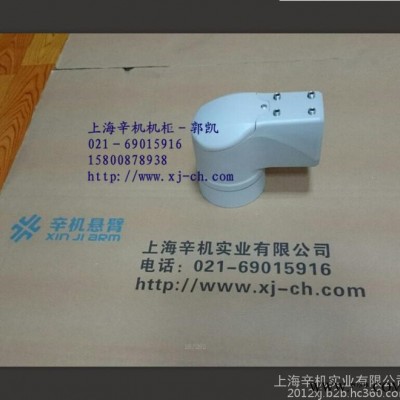

440.6.100.00 90°轉角，材質鋁。
440.6.110.00 水平墻座，材質鋁，可水平旋轉0-180°。
440.6.120.00 頂座，材質鋁，可水平旋轉0-320°。
440.6.130.00 中間連接件，材質鋁，可水平旋轉0-320°。
440.6.140.00 底座，材質鋁。
440.6.150.00 90°箱體連接件，材質鋁，可水平旋轉0-320°。
440.6.170.00 垂直墻座，材質鋁，可水平旋轉0-180°。
440.6180.00 可旋轉底座，材質鋁，可水平旋轉0-320°。
440.6.190.00 可旋轉90°轉角，材質鋁，可水平旋轉0-320°。

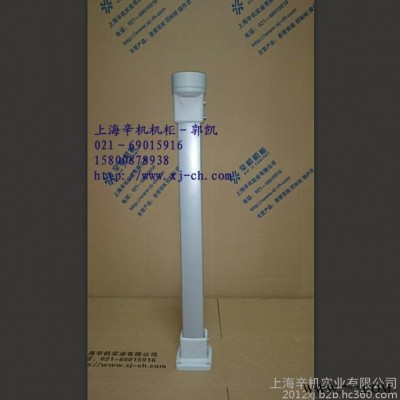

440.6.100.70 連接管，材質鋁，長度1000mm，外徑44*60，內徑34*47。
800.8.500.00 底盤，材質鋼，腳輪4個。

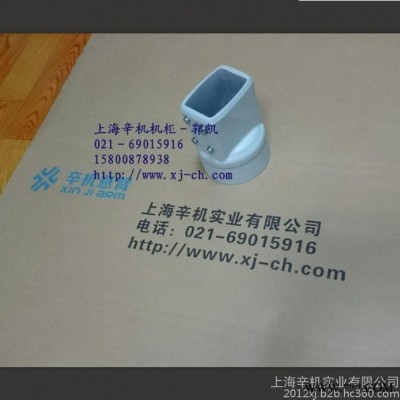

800.8.160.00 15度斜面連接件，材質壓鑄鋁合金。
【懸臂系統】適用范圍控制箱廣泛應用在數控機床，裝配線及專用設備上各類人機界面和附件的安裝，配合懸臂或支撐系統，完全能符合實際操作的要求。
可根據客戶箱體大小及承重提供不同規格的懸臂支架/懸臂系統。懸臂組件均可自由組合
【懸臂系統】售后服務上海辛機提供**的售后服務 聯系電話：021－69015916
【懸臂系統】工作原理
1：懸臂操作箱箱體的寬度和高度可以自由選擇
2：共有5種可選的側面形式
3：符合現代化工業設計特點
4：獨特設計的型材結構具有優良的散熱性能
5：矩形前面板（能直接安裝標準控制面板）
6:前面板可以從內部或者外部安裝
7：從內部安裝面板非常快速簡便
8：箱體外側不需要橡皮封墊
9：防護等級達到IP65
10：后面板有固定和可鎖后門兩種可選方式
11：后面板的安裝不會影響到箱體內部的安裝空間
12：懸臂控制箱內部安裝槽能方便的配合彈簧螺母固定
