直流無刷電機驅動器
1.特 點
1.1直流電壓20VDC-50VDC。 1.2 PWM頻率不小于12KHZ。 1.3輸入信號與TTL兼容。 1.4驅動電流達15A。 1.5轉速顯示。 | |
1.6速度開環或閉環控制。出廠前一般設置為開環。用戶可提出要求設置閉環最大速度。用戶也可自己 改變最大閉環速度。閉環速度的改變應由專業人員操作。 操作方法：斷開電源，打開盒蓋，找到1，3，5，9跳線場。如需要最大5000轉閉環，5腳跳線 場短接。又如需最大4000轉閉環，則需1,3跳線場短接。計算方法：跳線場短接后累加乘以1000， 即為最大閉環轉速?？刂艱A端0V到5V,就可以控制閉環轉速0到最大轉速。 1.8外型尺寸：126*73*47。 1.9重量：0.41Kg。
| |
2.電氣特性（Tj=25℃）
2.1直流電壓20VDC-50VDC。
2.2輸出最大電流15A。
2.3絕緣電阻大于500MΩ。
3.

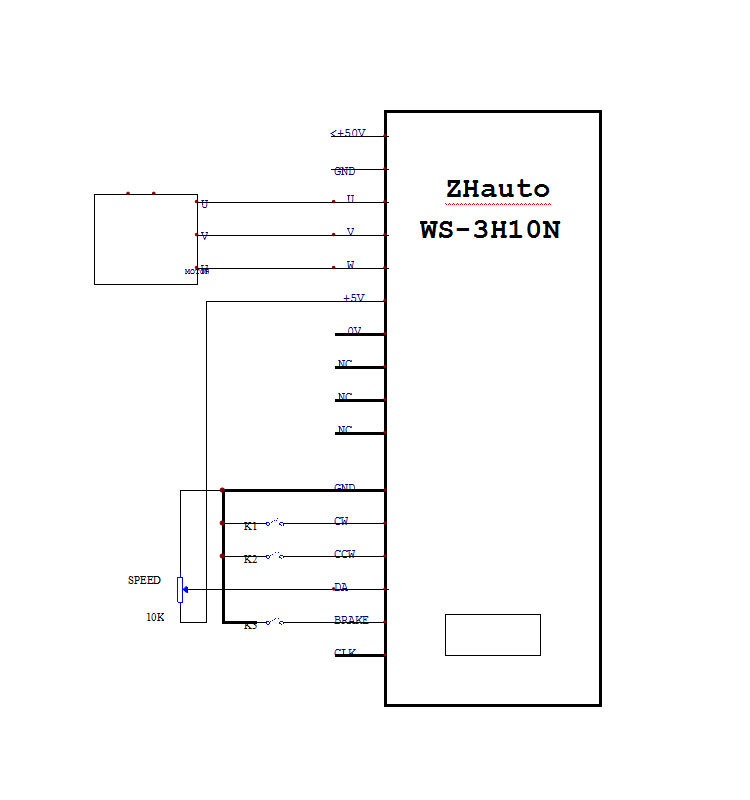

驅動器接線
