產品概述：
MB無級變速機經多年來在實踐使用中，證明在眾多的無級變速機家族中，具有獨特風格，由于該系列產品設計結構合操作方便、傳動穩定等特點，所以廣泛用于食品機械、印刷、造紙機械、橡膠、塑料機械、陶瓷機械、制藥機械及各種工作生產流水線中的要求工藝參數多變和速度連續變化的場合，還具備了新產品試制過程中探求機器的工作速度。
性能特點：
1、MB無級變速機所有傳動件都經過嚴格處理、精密加工、研磨、接觸與潤滑性能良好，所以運轉平穩、噪音低、使用壽命長。
2、無級變速機調速精度高，調速精度在0.5-1轉，這是同類產品的佼佼者。高度范圍大調速范圍Rb=5。
3、變速機的輸出轉矩和功率時隨著輸出轉數的變化而變化，具有變轉矩、變功率的機械特征。
4、MB變速機*大的特點就是有效地能當各種齒輪減速機、擺線減速機、蝸輪蝸桿減速機、減速電機相結合使用，從而增大了輸出轉矩和實現了各種不同場合的*低和*高輸出轉速，具有良好的適應性。
變速范圍：
1、基本型：200-1000r/min
2、變速機帶一級齒輪減速（i=2.5-5）：40-200r/min
3、變速機帶二級齒輪減速（i=7.1-25）：8-140r/min
4、變速機帶三級齒輪減速（i=42-100）：2-23.5r/min
技術參數：
輸入功率：0.18～15KW
輸出轉速：2～2000r/min
許用轉矩≤2002N.M
無級變速機型號：
1、基本型：MB02、MB04、MB07、MB15、MB15 MB22 MB40 MB55 MB75 MB150 MB220
基型臥式：MBW02 MBW04 MBW07 MBW15 MBW22 MBW40 MBW55 MBW75 MBW150 MBW220 MBWY02 MBWY04 MBWY07 MBWY15 MBWY22 MBWY40 MBWY55 MBWY75 MBWY150 MBWY220
基型立式：MBL02 MBL04 MBL07 MBL15 MBL22 MBL40 MBL55 MBL75 MBL150 MBL220 MBLY02 MBLY04 MBLY07 MBLY15 MBLY22 MBLY40 MBLY55 MBLY75 MBLY150 MBLY220

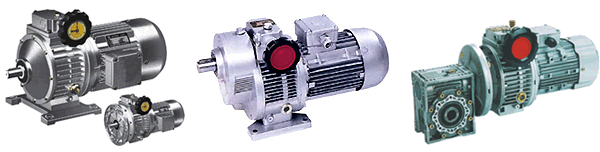

2、基礎型可以與任意的減速機進行組合（下面舉例說明）
1)、配齒輪組合：MBW-C MBWY-C MBW2-C MBW2Y-C MBW3-C MBW3Y-C
2)、配單級擺線針輪減速機組合：MB-X
3)、配蝸輪減速機組合：MB-RV
4)、配R系列斜齒輪減速機組合：MB-R
5)、配S系列斜齒輪蝸輪蝸桿組合：MB-S
6)、配K系列斜齒輪-錐齒輪組合：MB-K
7)、配F系列平行軸斜齒輪組合：MB-F
8)、MBWY-CT陶瓷機械專用型

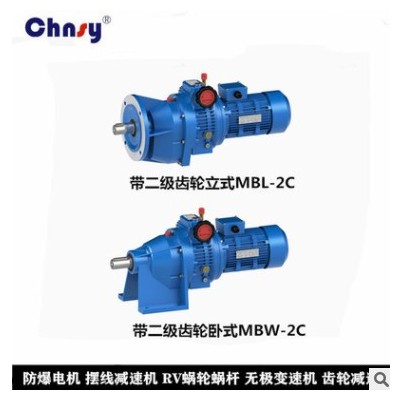

9)、配二級齒輪組合：MBW-2C
10)、配雙級擺線組合：MB-XE
本系列減速機統一標配Y系列普通三相異步電機，電機采用380V ~50Hz純銅電機，如需要 變頻、制動、防爆、變頻制動等電機，請聯系我們或自主備注。
型號表示方法
型號示例：MBW07-Y0.75-B3
MB：系列代號
W:臥式安裝(L:立式安裝，法蘭式安裝)
07：機座號
Y:三相異步電機(如需定制其他類型電機，請來電咨詢)
0.75：交流電機功率0.75KW
B3:安裝方位
調速方式：
1、手輪調速：分快慢手輪和指針手輪兩種。2、配直角器調速3、電動調速
輸出顯示：
1、快慢手輪：直接看不出轉數
2、指針手輪：指針上顯示的速度與實際輸出軸轉數有3-5°轉的偏差。
3、數碼測試儀：顯示速度與實際輸出轉數完全一致。
工作濕度：
MB型無級變速器部件磨合（空機運轉）開始時，升溫可高于環境溫的40°-50°，當運轉60-80小時后，溫度逐漸降低。溫度約高于環境溫度25°，并保持恒定。（注：若用2級電機時，溫度升高10°-20°，這種情況屬于正?，F(xiàn)象。）
基型的型號規格 型號MB02MB04MB07MB15MB22MB40MB55MB754極輸入功率（KW）0.180.370.550.751.11.52.2345.57.56級輸入功率（KW）//0.370.550.751.11.52.2345.5輸出許用扭矩N.m1.5~33~65~106~129~1812~2418~3624~4832~6445~9059~118輸出轉數r/min當電機輸入數為（4極）1400r/min其輸出轉數=1000~200 r/min當電機輸入數為（6極）960r/min其輸出轉數=650~130r/min
|
配一級齒輪型號規格 機型號0204071522405575額定功率（KW）0.180.370.550.751.11.52.2345.57.5傳動比變動范圍（r/min)許用輸出扭矩N.m5200~407~1515~3022~4530~6044~9060~12090~180120~240160~320220~450300~6003.3300~604.6~9.39.3~18.615.5~3118.6~3728~5637~7456~11175~15099~198140~279186~3722.5400~803.6~7.57.4~1510~2015~3020~4030~6045~9060~12080~160110~220150~3002500~1002.9~5.75.7~119.5~1911.5~2317~3422.8~2334~6846~9161~12186~171114~2282/31500~300///5.8~128~1612~2416~3221~4229~6040~801/22000~400///4.4~96~129~1812~2416~3222~4530~60 |
