一、結構

    擺線針輪減速機全部傳動裝置可分三部分：輸入部分；減速部分；輸出部分。

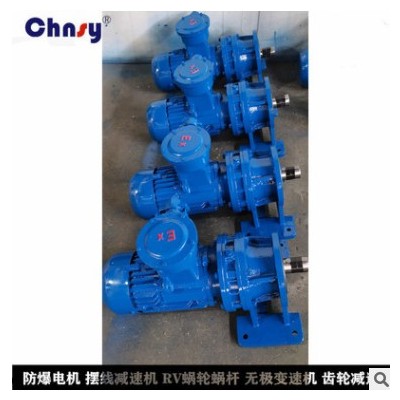

    直聯型減速機與Y系列專用電動機及Ｙ系列派生專用電動機組裝在一起，如YB防爆電動機、YVP調速電動機、YEJ制動電動機等。

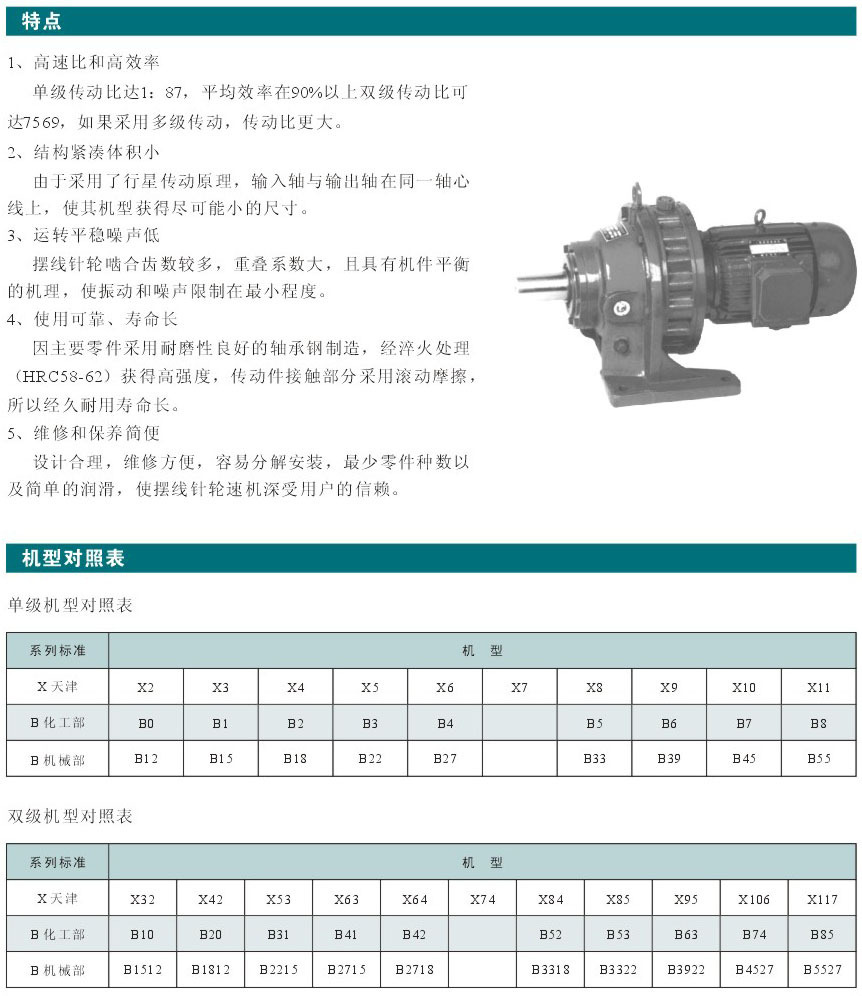

    二、特點

    １、傳動比大：一級減速時傳動比為1：9～1：87,二級減速時傳動比為1：99~1：7569。

    ２、傳動效率高：由于該機嚙合部位采用了滾動嚙合，平均效率可達90%以上。

    ３、體積小，重量輕：由于不僅采用了行星傳動原理，輸入軸和輸出軸在同一軸線上而且有與電動機直聯呈一體的獨特之處，因而本身具有結構緊湊，體積小、重量輕的特點。

    ４、故障少、壽命長：本機主要傳動嚙合件使用軸承鋼制造，因此機械性能好，耐磨性能好，再加采用滾動磨擦，故使之故障少、壽命長。

    ５、運轉可靠平衡：本機傳動過程中多齒嚙合，所以使之運轉可靠、噪音低。

    ６、拆裝方便，容易維修：由于結構設計合理拆裝簡單便于維修。

    ７、本機具有過載能力強、耐沖擊、慣性力矩小適用于起動頻繁和正反轉的特點。

    三、技術規格

    １>機型號：按傳動比分為：一級、二級。　　

    一級機型：0，1，2，3，4，5，6，7，8，9，10，11?！　?/span>

    二級機型：20，31，42，53，63，64，74，84，85，95，106，117。

    按結構型式分為：臥式、立式、雙軸型、直聯型四種。

    以上是我公司生產的標準減速機，以外，為了滿足用戶需要還可以承接非標設計制造。
