| 品牌 | 時代超群 |
|---|
⑴.S-250W開關電源特性參數
| |||||||||||
| 型號 | S-250-5 | S-250-7.5 | S-250-12 | S-250-13.5 | S-250-15 | S-250-24 | S-250-27 | S-250-48 | |||
輸出 | 直流輸出電壓 | 5V | 7.5V | 12V | 13.5V | 15V | 24V | 27V | 48V | ||
輸出電壓容差 | ±2% | ±2% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% | |||
額定輸出電流 | 40A | 30A | 20A | 18.5A | 16.6A | 10A | 9.3A | 5.2A | |||
輸出電流范圍 | 0-40A | 0-30A | 0-20A | 0-18.5A | 0-16.6A | 0-10A | 0-9.3A | 0-5.2A | |||
輸出功率 | 250W | 250W | 250W | 250W | 250W | 250W | 250W | 250W | |||
紋波及噪音 | 200mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | |||
直流電壓可調范圍 | -10%，+12% | ±20% | -16%，+10% | -12%，+11% | -10%，+20% | -16%，+10% | -4%，+18% | -15%，+17% | |||
啟動、上升、保持時間 | 200ms,50ms,20ms滿載 | ||||||||||
輸入 | 輸入電壓范圍 | 90～132 VAC/180～264VAC47～63 Hz；由開關選擇254～370VDC | |||||||||
交流輸入電流 | 5.5A/115 V 3.5A/ 230 V | ||||||||||
效率 | 74% | 76% | 78% | 79% | 78% | 82% | 82% | 83% | |||
沖擊電流 | 25A/115V50A/230V | ||||||||||
漏電流 | ＜3.5 mA/240VAC | ||||||||||
保護特性 | 過載保護 | 105%～135% | |||||||||
保護方式： 電流限制，自動恢復 | |||||||||||
過電壓保護 | 115%～135% | ||||||||||
保護方式：打嗝模式，自動恢復 | |||||||||||

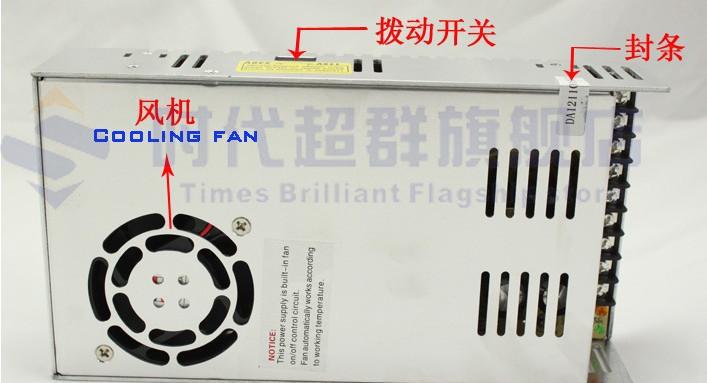

冷卻方式 | RTH3≥45℃風機開≤40℃風機關,≥85℃切斷輸出 | ||||||||||
環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90 %RH | |||||||||
保存溫度、濕度 | -20℃～+85℃；10%～95 %RH | ||||||||||
抗震性 | 10～500Hz，2G 10min./1周期，時長60分鐘，各軸 | ||||||||||
安全 | 耐壓性 | 輸入輸出間：1.5KVAC輸入與地：1.5KVAC輸出與地：0.5KVAC | |||||||||
絕緣電阻 | 輸入輸出間，輸入與地，輸出與地：100M Ohms/500VDC | ||||||||||
符合標準 | 安全標準 | 符合UL1950 | |||||||||
EMC標準 | 符合EN55022，EN55024，EN61000 | ||||||||||
其它 | 重量 | 1Kg | |||||||||
包裝 | 20pcs/20kg/1CUFT | ||||||||||
備注 | 1．所有參數在未特別指明時，都是在230VAC電壓輸入，額定負載和25℃條件下測量所得值。 2．紋波和噪聲電壓是在20MHz帶寬示波器帶12英寸雙絞線末端加0.1μ和47μ電容時測得。 3．容差是電壓設定誤差、電壓調整率和電流調整率之總和。 | ||||||||||
