| 產品類型 | 步進控制器 |
|---|---|
| 產品屬性 | 四軸控制器 |
| 顯示 | 液晶顯示屏 |
| 品牌 | 時代超群 |
| 型號 | CM20L-40 |
新價格不含接口板
|
￥85.00
概述
本公司最新研制的“運動控制器”采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
本控制器可控制四個電機運動，可實現點位、直線插補的操作。具有循環、跳轉等功能。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。
主要功能
參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到最佳狀態。
手動操作：可實現高、低速手動、點動、回程序零、回機械零等操作。
程序管理：可對當前加工程序進行修改、保存。
自動加工：可實現單段/連續、空運行、暫停等功能。
系統組成
數控系統主要由以下幾部分組成：
高性能、高速度32位
液晶顯示器(分辨率:192×64)
專用運動控制芯片(信號輸出為:5V TTL)
輸入/輸出(10路光電隔離24V輸入,10路光電隔離24V輸出)
用戶加工程序存儲器(可存儲48個程序)
最大程序行數440行
薄膜按鍵陣列(28鍵)
技術指標
最小數據單位 0.001mm
最大數據尺寸 ±9999.999mm
快速點位運動限速 8000mm/min (脈沖當量為0.001毫米時)
最高加工速度限速 8000mm/min (脈沖當量為0.001毫米時)
最高脈沖輸出頻率 150KHz
控制軸數 2軸(X,Y)
聯動軸數 2軸(X,Y)
電子齒輪 分子:1-65535,分母:1-65535
系統主要功能 自動、手動、程序編輯、系統參數、自檢、設置等

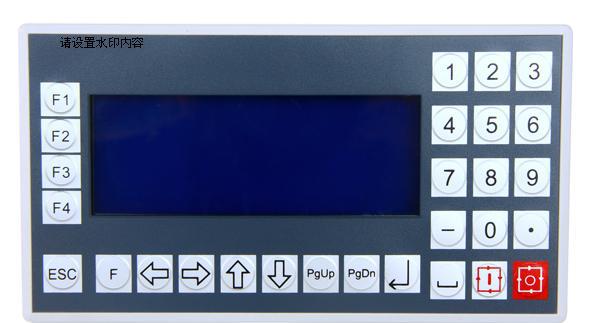

外觀及面板

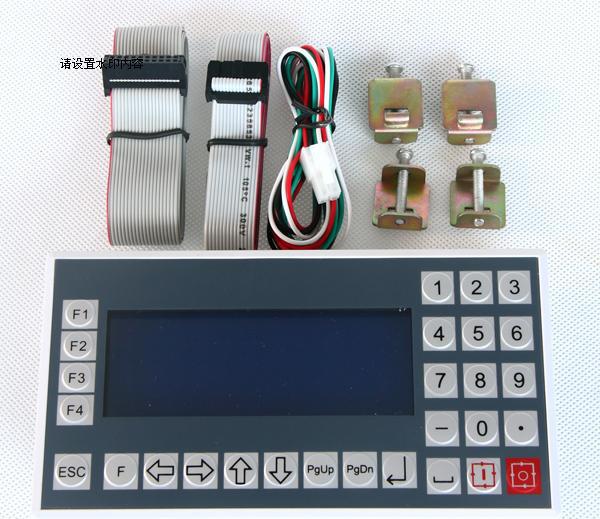

控制器外觀：見封面
外形尺寸：長172mm，寬94mm，厚30mm
嵌入孔尺寸：長162mm，寬84mm，前面板厚4mm

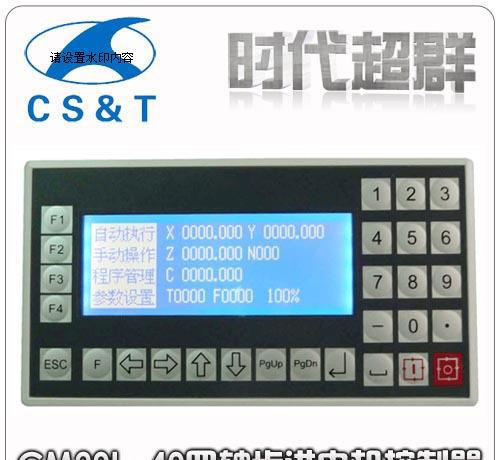

高性能液晶顯示屏，可實現復雜步進電機運動控制。
| 北京時代超群步進電機選型表格 | ||
| 類型 | 步進電機型號 | 配套驅動器 |
兩 相 步 進 電 機 | 20BYG250-33（20mN.m,0.6A) | 單軸：ZD-6209-V2,ZD-8731雙軸:ZD-6209-D,ZD-8731-D |
| 28BYG250-34（60mN.m,0.75A) | ||
| 39BYG250-22（0.1nm，0.48A） | ||
| 39BYG250-26（0.13nm，0.45A） | ||
| 42BYG250-33（0.21nm，0.4A） | ||
| 42BYG250-40（0.33nm，0.4A） | ||
| 42BYG250-48（0.5nm，0.4A） | ||
| 57BYG250-50（0.7nm，0.6A） | 單軸：ZD-6209-V2,ZD-8731ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-56（0.9nm，2A） | ZD-6560-V2/ZD-6560-V3/ZD-6560-V3C調速控制驅動器 | |
| 57BYG250-76（1.5nm，3A） | ZD-6560-V2/ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-80（2nm， 3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 57BYG250-112（2.4nm，3A） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-65（2.8nm，3A） | ZD-6560-V4/2HD8080 | |
| 86BYG250-80（4nm，4A） | 2HD8080 | |
| 86BYG250-98（7.5nm，4A） | 2HD8080 | |
| 86BYG250-113（8.5nm，4A） | 2HD8080 | |
| 86BYG250-150（12nm，4.4A） | 2HD8080 | |
| 110BYG250-115（12.7nm，4A） | 2HD8080/2HA1180 | |
| 110BYG250-150（20nm，4A） | 2HA1180 | |
| 雙出軸電機 | 42BYG250-45（0.4nm，1A，雙出軸） | 單軸：ZD-6209-V2,ZD-8731-V1雙軸:ZD-6209-D,ZD-8731-D |
| 57BYG250-56（0.9nm，2A，雙出軸） | ZD-6560-V2/ZD-6560-V3 | |
| 57BYG250-76（1.5nm，3A，雙出軸） | ZD-6560-V4/ZD-6560-V4C調速控制驅動器 | |
| 86BYG250-113（8.5nm，4A，雙出軸） | 2HD8080 | |
| 三相步進電機 | 86BYG350-98（6nm，4A） | 3HB606 |
| 86BYG350-113（6nm，5.2A） | 3HB606 | |
| 110BYG350-130(12nm，5.2A) | 3HB2208 | |
| 110BYG350-160(16nm，5.2A) | 3HB2208 | |
| 110BYG350-220(20nm，5.2A) | 3HB2208 | |
| 110BYG350-250(25nm，5.2A) | 3HB2208 | |
| 130byg350-180(27nm，5A) | 3HB2208 | |
| 130byg350-230(37nm，5A) | 3HB2208 | |
| 130byg350-280(50nm，5A) | 3HB2208 | |
| 無刷直流電機 | 57BL52-230(24V,60W,3000rpm,0.18nm) | ZD-6716-V2 |
| 57BL70-225(24V,100W,2500rpm,0.4nm) | ZD-6716-V2 | |
| 57BL90-230(24V,180W,3000rpm,0.6nm) | ZD-6716-V2 | |
| 60BL100-230（24V,150W3000RPM,0.5NM） | ZD-6716-V2 | |
| 60BL120-430（48V,250W3000RPM,0.75NM） | ZD-6716-V3 | |
| 80BL145-440（48V,550W4000RPM,1.6NM） | ZD-6716-V3 | |
