| 產品類型 | 步進控制器 |
|---|---|
| 產品屬性 | 單軸控制器 |
| 顯示 | 液晶顯示屏 |
| 品牌 | 時代超群 |

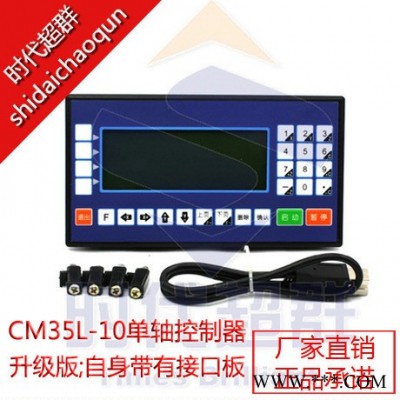

| 型號 | CM35L-10 |
| ||||||||||||||||||||||||
| ||||||||||||||||||||||||
.概述
本公司最新研制的運動控制器采用高性能 32 位 CPU，驅動裝置采用細分步進電機或者伺
服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，
操作簡單等特點。
2.1 主要功能
自動：自動運行、空運行、單步運行
手動：電機正反轉、回程序零、回機械零、輸出控制
程序：程序的編輯，讀入、刪除、保存
參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等
外部手動：控制電機正反轉，啟動、暫停、報警、急停等
指令豐富：20 條控制指令

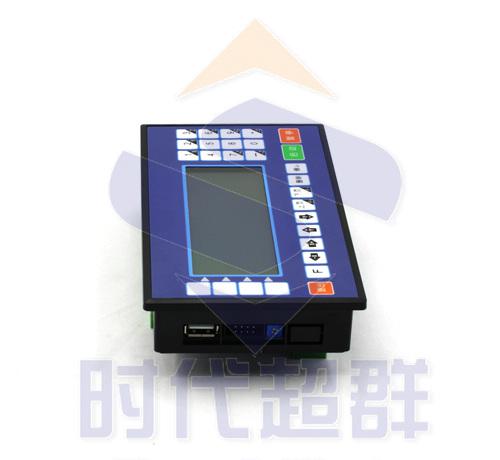

USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作
隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力最大可到 1A

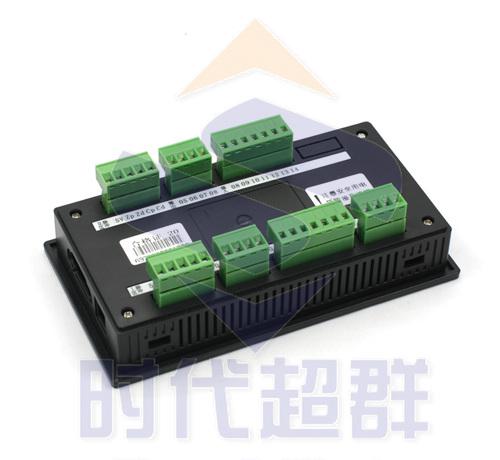

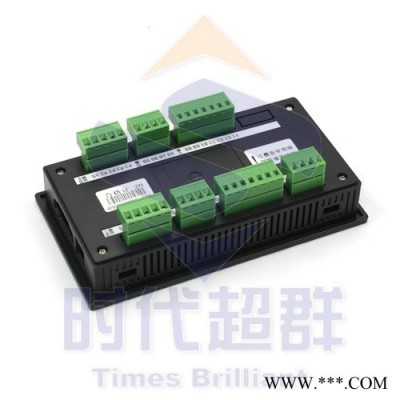

背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本
2.2 系統組成
控制系統主要由以下幾部分組成：
? 高性能、高速度 32 位
? 液晶顯示器（分辨率：192×64）
? 專用運動控制芯片（信號輸出為：5V 脈沖+方向）
? 輸入/輸出（14 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA）
? 最大程序行 480 行
? 觸點按鍵陣列（28 鍵）
2.3 技術指標
? 最小數據單位：0.001mm
? 最大數據尺寸：±99999.999mm
? 快速運動限速：9000mm/min（當脈沖當量為 0.001mm 時）
? 最高加工速度限速：9000mm/min（當脈沖當量為 0.001mm 時）
? 最高脈沖輸出頻率：150KHz
? 控制軸數：1-4 軸（X,Y,Z,C）
? 聯動軸數：X,Y,Z,C 軸可做直線插補，X,Y 可做圓弧插補
? 電子齒輪：分子:1-99999,分母：1-99999
? 系統主要功能：自動、手動、程序、參數、自檢、設置等

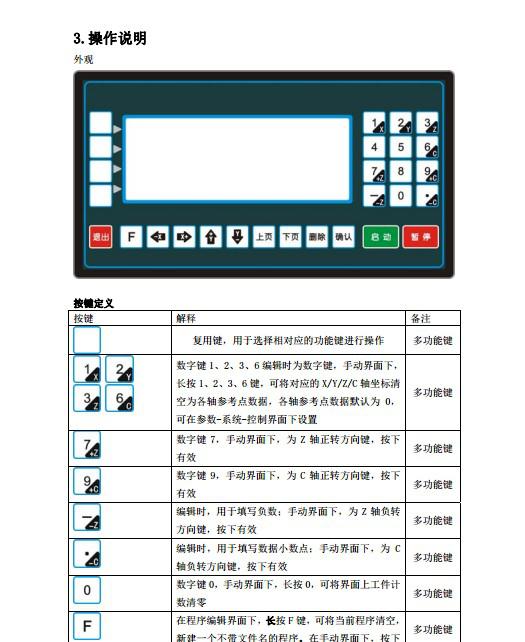

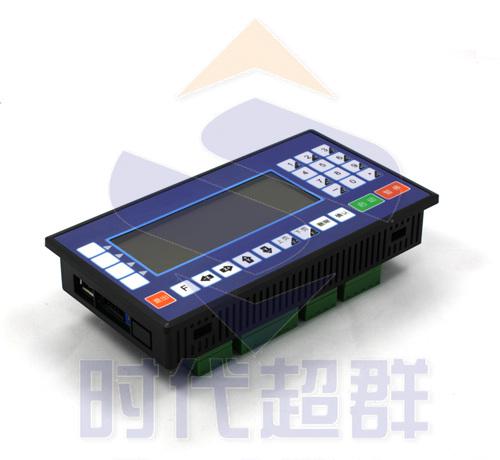

2.4 外觀及面板
? 外形尺寸：長×寬×厚 172×94×48mm
? 嵌入口尺寸：長×寬 162×84mm，前面板厚 4mm
詳細資料可到店鋪首頁 下載中心 下載控制器說明書 或者和店內客服聯系索要。
| ||||||||||||||||||||||||
| ||||||||||||||||||||||||
